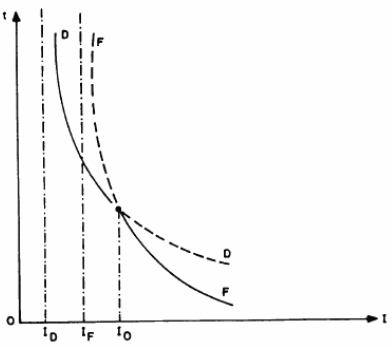

A figura a seguir apresenta uma coordenação típica da proteção entre disjuntor (curva D na figura) e fusível (curva F na figura). Em relação ao funcionamento correto dos dispositivos, apresentado no gráfico, é correto afirmar:

Para qualquer corrente inferior a Io, o fusível funciona primeiro.
Para qualquer corrente inferior a Io, o disjuntor funciona primeiro.
Para valores superiores a Io, o disjuntor atua antes do fusível.
Para valores superiores a IF e inferiores a Io, o fusível atua primeiro que o disjuntor.
Há necessidade de se instalar um sistema de proteção para uma rede de média tensão que, em presença de funcionamentos anormais, isole o defeito. O requisito para esse sistema de proteção é que tenha três níveis de detecção de curtos-circuitos e de funcionamento por tempo independente, nos quais o tempo de atuação poderá ser mais rápido, sendo que o primeiro nível deve ser ajustado com uma corrente de detecção na ordem de 1,3ln, em que ln é igual à corrente nominal máxima em carga. O sistema de proteção adequado para a situação exposta é o:
( ) Somente as afirmativas II e III são verdadeiras.
( ) Somente as afirmativas I e III são verdadeiras.
( ) Somente as afirmativas I, II e IV são verdadeiras.
( ) Somente as afirmativas III, IV e V são verdadeiras.
( ) Somente as afirmativas IV e V são verdadeiras.

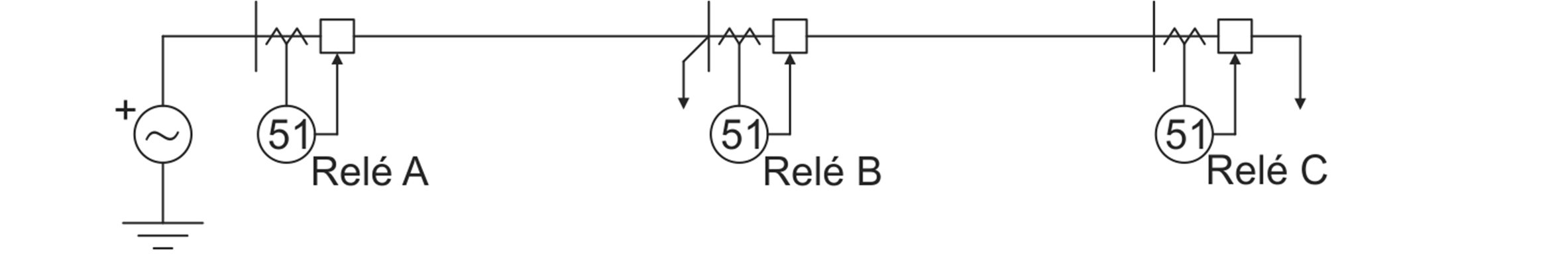

Uma instalação elétrica radial possui três disjuntores acionados por três relés de sobrecorrente de tempo inverso (função ANSI 51), conforme o unifilar ilustrado.

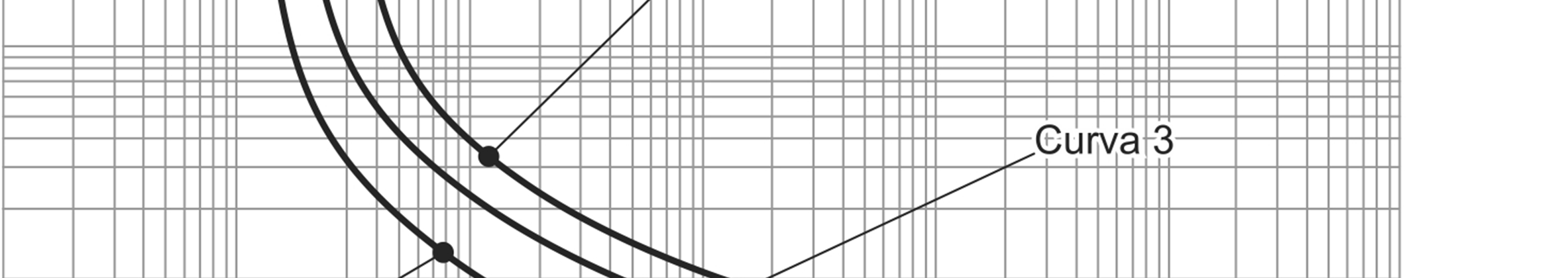

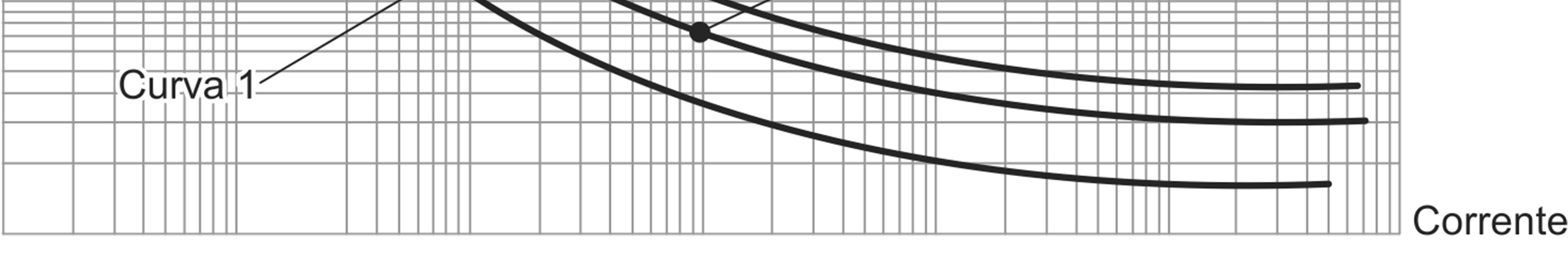

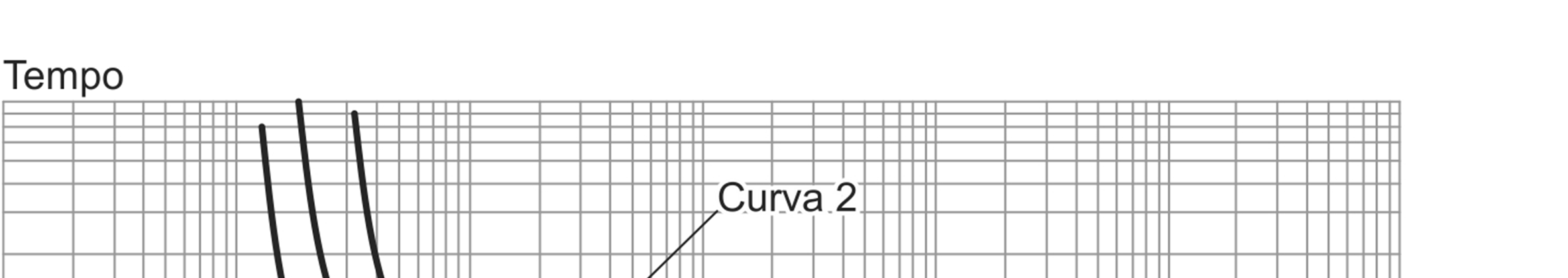

Considerando as curvas tempo vs. corrente apresentadas no coordenograma, a correta associação da curva ao relé de sobrecorrente do unifilar, considerando que eles estão corretamente coordenados, é
curva 1 relé A; curva 2 relé B; curva 3 relé C.
curva 1 relé B; curva 2 relé C; curva 3 relé A.
curva 1 relé C; curva 2 relé A; curva 3 relé B.
curva 1 relé A; curva 2 relé C; curva 3 relé B.
curva 1 relé C; curva 2 relé B; curva 3 relé A.

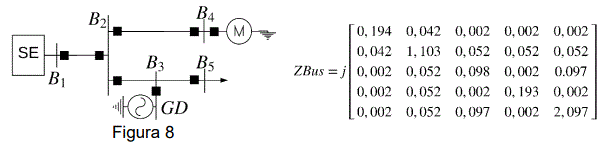

Um quadro elétrico monofásico é instalado no final de um trecho de cabo distante 200 metros do ponto de entrega. A tensão no ponto de entrega é de 4400 V e o cabo usado para conectar o quadro ao mesmo possui uma impedância de j . 0,01 ohms/m. Sabendo que a impedância do equivalente de Thévenin no ponto de entrega é de j . 0,4 ohms, a intensidade de corrente de curto-circuito, em A, no quadro elétrico, é de aproximadamente
1000 A.
4000 A.
2000 A.
500 A.
200 A.

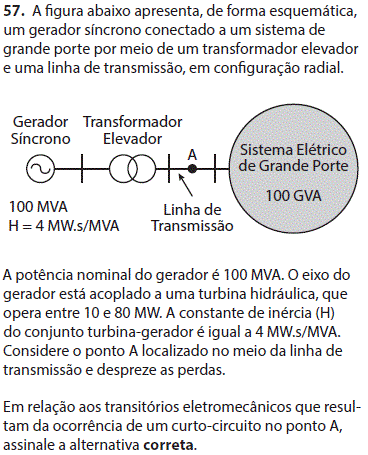

A figura abaixo apresenta, de forma esquemática, um gerador síncrono conectado a um sistema elétrico de grande porte por meio de um transformador elevador e de uma linha de transmissão, em configuração radial.
A potência nominal do gerador é 100 MVA. O eixo do gerador está acoplado a uma turbina hidráulica, que opera entre 10 e 80 MW. Considere o ponto A localizado no meio da linha de transmissão e despreze as perdas.
Em relação aos transitórios eletromecânicos que resultam da ocorrência de um curto-circuito no ponto A, assinale a alternativa correta:
O curto-circuito não provoca aceleração do rotor do gerador síncrono. No entanto, a velocidade do rotor aumenta durante o curto-circuito.
O curto-circuito provoca aceleração do rotor do gerador síncrono. Quanto maior a constante de inércia (H) do conjunto turbina-gerador, menor é a aceleração do rotor durante o curto-circuito.
O curto-circuito provoca aceleração ou desaceleração do rotor do gerador síncrono, a depender do seu despacho (potência ativa) prévio. O rotor do gerador síncrono acelera quando o despacho é superior a 50% de sua potência nominal; o rotor desacelera quando o despacho é inferior a 50% de sua potência nominal.
O curto-circuito provoca desaceleração do rotor do gerador síncrono. A desaceleração é maior durante um curto-circuito trifásico do que aquela observada durante o curto-circuito monofásico.
O curto-circuito provoca aceleração do rotor do gerador síncrono. A aceleração do rotor não é afetada pela constante de inércia (H) do conjunto turbina-gerador, mas é afetada pelo tipo de curto-circuito.

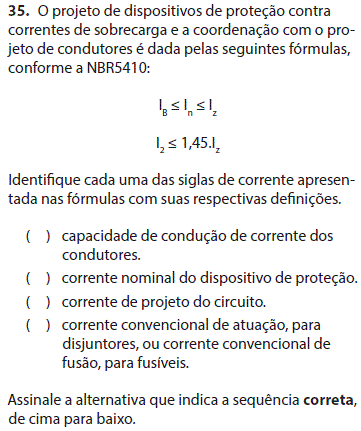

I2 • Iz • IB • In
I2 • IB • Iz • In
In • Iz • I2 • IB
Iz • In • I2 • IB
Iz • In • IB • I2
Seja um gerador síncrono trifásico, conectado em Y, com neutro aterrado através de uma reatância de 0,05 pu (base: 30 MVA, 13,8 kV).
Esse gerador síncrono possui as seguintes características: 30 MVA, 13,8 kV, reatâncias de sequência positiva, negativa e zero iguais a 10%, 10% e 5%, respectivamente. O gerador está operando em vazio com tensão nominal nos seus terminais.
Qual o valor da magnitude da corrente (em pu na base: 30 MVA, 13,8 kV) de sequência 0, quando nos terminais do gerador ocorre um curto-circuito sólido monofásico à terra na fase a?
0,5000 pu
1,0000 pu
2,5000 pu
3,3333 pu
5,0000 pu
Dois dispositivos de proteção em série ou cascata de uma fonte de alimentação estarão corretamente coordenados se ajustados de forma que:
I – se o dispositivo de proteção mais próximo do defeito atuar logo após o dispositivo de proteção mais próximo da fonte falhar em sua atuação.
II – se o dispositivo de proteção mais próximo da fonte atuar logo após o dispositivo de proteção mais próximo do defeito falhar em sua atuação.
III – se o dispositivo de proteção mais próximo do defeito atuar logo após o dispositivo de proteção mais próximo da fonte falhar ou não em sua atuação.
IV – se o dispositivo de proteção mais próximo da fonte atuar logo após o dispositivo de proteção mais próximo do defeito falhar ou não em sua atuação.
Das assertivas apresentadas, pode-se afirmar:
I e III são verdadeiras.
Apenas II é verdadeira.
Apenas I é verdadeira.
II e IV são verdadeiras.
O curto-circuito não provoca aceleração do rotor do gerador síncrono. No entanto, a velocidade do rotor aumenta durante o curto-circuito.
O curto-circuito provoca aceleração do rotor do gerador síncrono. A aceleração é maior durante um curto-circuito monofásico do que aquela observada durante o curto-circuito trifásico.
O curto-circuito provoca desaceleração do rotor do gerador síncrono. A desaceleração é maior durante um curto-circuito trifásico do que aquela observada durante o curto-circuito monofásico.
O curto-circuito provoca aceleração ou desaceleração do rotor do gerador síncrono, a depender do seu despacho (potência ativa) prévio. O rotor do gerador síncrono acelera quando o despacho é superior a 50% de sua potência nominal; o rotor desacelera quando o despacho é inferior a 50% de sua potência nominal.
O curto-circuito provoca aceleração do rotor do gerador síncrono. Nesse caso, quanto maior o despacho (potência ativa) prévio do gerador, maior é a aceleração do rotor durante o curto-circuito.

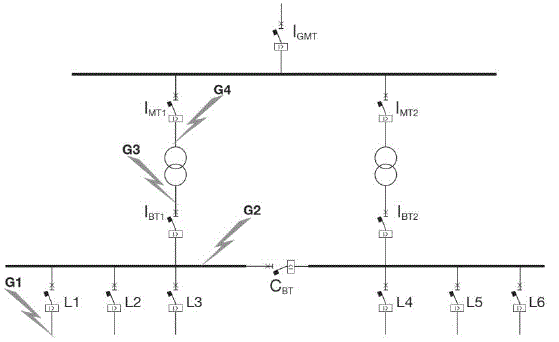

Uma subestação industrial exclusivamente consumidora, apresentada na figura abaixo, dispõe de dois transformadores abaixadores idênticos, disjuntores IGMT (disjuntor geral), IMT1, IMT2, IBT1, IBT2, CBT (disjuntor de paralelismo), L1, L2, L3, L4, L5 e L6 e proteções de sobrecorrente de fase temporizadas não direcionais associadas a esses disjuntores.
Considerando as situações de curtos-circuitos não simultâneos nas posições de G1 a G4, indicadas na figura e, supondo que todos os disjuntores no instante pré-defeito de cada situação, exceto CBT, estejam fechados, analise as afirmações a seguir:
I. Quando da ocorrência de curto-circuito em G1, com CBT fechado, a corrente monitorada pelo relé de L1 deve ser inferior à corrente monitorada pelo mesmo relé, quando CBT operar aberto e o mesmo defeito acontecer em G1.
II. Quando da ocorrência de curto-circuito em G2, a corrente monitorada pelo relé de IBT1 não sofre alteração em sua magnitude, seja quando CBT operar aberto seja fechado.
III. Supondo CBT aberto, quando da ocorrência de curto-circuito em G4, o relé associado a IMT1 deve atuar mais rapidamente que o relé associado a disjuntor geral (IGMT).
IV. Quando da ocorrência de curto-circuito em G3, é importante que o relé associado a IMT1 atue com rapidez adequada à curva de suportabilidade do transformador a correntes de curto-circuito passantes.
Estão CORRETAS
I, II, III e IV.
I e II, apenas.
III e IV, apenas.
I, III e IV, apenas.
I, II e III, apenas.
“O sistema de proteça o que possui esta propriedade é capaz de reconhecer e selecionar as condiço es que deve operar, a fim de evitar operações desnecessárias”. Esta afirmação refere-se a qual propriedade básica de um sistema de proteção de sistemas elétricos de potência?
Sensibilidade
Confiabilidade
Velocidade
Seletividade
Sobreposição
Os sistemas de proteção empregam grandezas elétricas como tensões, correntes e potências para desempenhar funções que são capazes de avaliar o estado operativo das redes elétricas. Considerando esse contexto, assinale a alternativa correta.
Em sistemas elétricos com múltiplas fontes, pode-se utilizar a função de distância para calcular a magnitude da corrente e compará-la com um valor pré-determinado.
A função de sobrecorrente é utilizada normalmente em redes de distribuição radiais, onde o fluxo de potência é unidirecional.
A função de sobrecorrente direcional utiliza os sinais de tensões e correntes para estimar a impedância e avaliar se o sistema encontra-se em condições anormais de operação.
A confiabilidade de um sistema de proteção é caracterizada pela sua tendência de não operar para defeitos fora da sua zona primária.
Sistemas de proteção seguros são aqueles que têm a tendência de operar corretamente para falhas dentro da sua zona primária.

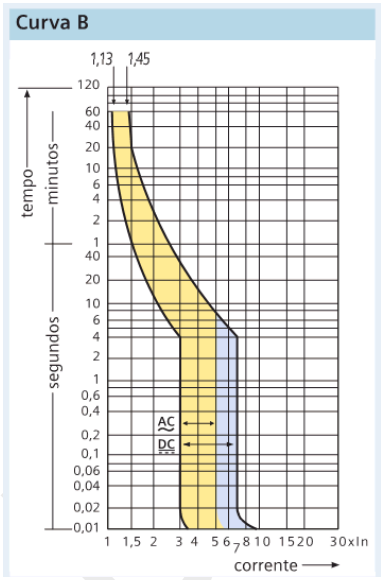

Os disjuntores termomagnéticos são equipamentos de proteção contra sobrecarga e curto circuito. A curva de operação desse equipamento é representada na figura a seguir, em que a ordenada indica o tempo de atuação do equipamento (abertura do circuito) e, na abcissa, a corrente do circuito em múltiplo da corrente nominal do equipamento. Um circuito elétrico está protegido com um disjuntor termomagnético tripolar de corrente nominal de 100A. Devido a uma avaria na carga atendida pelo circuito, sua corrente passou a ser de 200A. A partir desse instante, o tempo t em que o disjuntor abrirá o circuito é

1 minuto ≤ t ≤ 20 minutos.
2 minutos ≤ t ≤ 60 minutos.
t = 6 segundos.
t = 4 segundos.
10 segundos ≤ t ≤ 3 minutos.
Na análise de corrente fase de curto circuito, o modo no qual a limitação da corrente de curto se dá devido às impedâncias do transformador e do cabo, com percurso puramente metálico, resultando na menor impedância e na maior corrente, é conhecido como contato da fase com o:
Um circuito é formado por condutores de cobre com isolação de PVC (K=115) e seção de 25 mm2. O disjuntor termomagnético tripolar desse circuito está instalado em um local cuja corrente de curto-circuito calculada é 4,8 kA. De acordo com o critério de proteção contra as correntes de curto-circuito, o disjuntor deverá atuar num tempo não superior a
Em um ponto de um sistema de potência equilibrado, ocorre um curto-circuito entre uma fase e o terra, através de uma impedância de curto Zcurto. As impedâncias equivalentes de sequências positiva, negativa e zero do sistema, no ponto em que ocorreu o curto, são Z1, Z2 e Z0, respectivamente, e a tensão de sequência positiva no ponto, antes de ocorrer o curto, é igual a VP. O valor da corrente de curto que passa pela impedância Zcurto, em função dos dados apresentados, é:
3(Z1+Z2+Z0+3Zcurto)VP
Z1+Z2+ZcurtoVP
Z1+Z2+Z0+ZcurtoVP
Z1+Z2+Zcurto3VP
z1+z2+z0+3Zcurto3VP
Considere que três transformadores monofásicos, cada um com relação de transformação 1:3 e reatância equivalente série de X Ω referida ao lado de alta tensão (AT), são ligados de forma a constituir um banco trifásico. Considere, também, que os terminais de baixa tensão (BT) dos transformadores monofásicos são ligados em Y e são diretamente conectados a uma fonte trifásica equilibrada com tensão entre fases igual a E volts e, por fim, que o outro lado do banco é ligado em Δ. Para um curtocircuito trifásico franco nos terminais do lado AT, a corrente no lado BT é
XE amperes.
3XE amperes.
3XE amperes.
33 XE amperes.
31 XE amperes.
A corrente de curto-circuito é defeito indesejável, e se não for rapidamente eliminada, os danos nos equipamentos que integram a rede elétrica poderão ser elevados. Nesse sentido, considere os seguintes itens:
1. Conhecer a dimensão do seu valor.
2. Efetuar a coordenação de relés.
3. Considerar as harmônicas na frequência industrial, devido à carga na linha.
4. Ter relés de proteção, com tempo de atuação superior a 6 s.
São necessários para se dimensionar a proteção elétrica os itens:
1 e 2 apenas.
1 e 4 apenas.
3 e 4 apenas.
1, 2 e 3 apenas.
1, 2, 3 e 4.
