Questões de Concurso sobre Coordenação da proteção e Cálculos de curto-circuito

Na análise do cálculo da interrupção da corrente de curtocircuito, necessária para o dimensionamento dos dispositivos de proteção, a definição da integral de Joule que o dispositivo deixa passar é representada na letra:

Os transformadores são um dos principais componentes de um sistema elétrico de potência e, portanto, sua proteção deve ser feita de modo a garantir a integridade do equipamento e a continuidade do fornecimento de energia, uma vez que a eventual substituição desse equipamento, pode demorar horas e causar grandes prejuízos.

Para a proteção contra sobrecarga, usa-se

Seletividade de um sistema de proteção é a capacidade de selecionar à parte o circuito danificado e retirá-lo do serviço sem afetar os demais circuitos, mitigando os efeitos do dano. Além da seletividade, um bom sistema de proteção deve garantir a exatidão, segurança e sensibilidade de seus dispositivos. Acerca dessa questão, assinale a alternativa correta.

O estudo de curtos-circuitos possibilita a especificação de para-raios e a coordenação entre relés de proteção.

Se duas fases de um sistema elétrico de potência estão em contato entre si, então, nessa configuração, há um curtocircuito assimétrico.

Um curto-circuito corresponde a uma alteração estrutural abrupta num sistema elétrico de energia, caracterizada pelo estabelecimento de um contato elétrico fortuito, através de um circuito de baixa impedância entre dois pontos sob potenciais diferentes. Os curtos-circuitos podem ocorrer em locais diversos e por vários motivos, segundo a literatura brasileira. De acordo com esses locais e motivos, assinale a alternativa incorreta.

Considere a afirmação abaixo.

-

Para a proteção de sistemas elétricos, a garantia da seletividade entre disjuntores termomagnéticos em baixa tensão pressupõe que a corrente nominal do disjuntor a ...I... , ou seja, aquele mais próximo da ...II... , deve ser ...III... que a corrente nominal dos disjuntores a ...IV... , ou seja, aqueles mais próximos das ...V... e que todas as correntes nominais sejam ...VI... que a corrente de curto-circuito.

-

Preenche correta e respectivamente as lacunas de I a VI:

Um curto-circuito entre duas fases, sem qualquer impedância de contato entre elas, depende somente da(s) sequência(s)

A proteção dos transformadores presentes em uma rede de distribuição aérea de média tensão contra curtos-circuitos é realizada por:

Para uma falta Fase-Terra, a relação da corrente de falta com a corrente da componente simétrica de sequência positiva é:

Uma fonte trifásica simétrica na configuração estrela e sequência de fases ACB alimenta uma carga indutiva trifásica equilibrada de 8.700 W e fator de potência de 0,87. Sendo a tensão de fase da fonte de 200 V e, o ângulo da fase A, de 30^o, a corrente elétrica que fluí pela fase C é igual a

O intervalo de tempo da leitura de tensão, em que não ocorrem distúrbios elétricos capazes de invalidar a leitura, definido como sendo de 10 (dez) minutos, é chamado de:

Em relação aos tipos de curtos-circuitos em sistemas elétricos de potência, informe se é verdadeiro (V) ou falso (F) o que se afirma.

( ) Em um curto circuito monofásico, a componente de sequência positiva da corrente é igual a componente de sequência negativa.

( ) A componente contínua ou CC da corrente de curto-circuito é igual nas três fases durante um curto trifásico.

( ) As perturbações mais comuns e também as mais severas são os curtos-circuitos, que ocorrem em decorrência da ruptura do isolamento entre as fases ou entre fase e terra.

( ) Em faltas bifásicas não existe a componente de sequência zero. As correntes de sequência direta e inversa são iguais em módulo

A sequência correta é

Associe as colunas relacionando corretamente os termos utilizados em estudos de proteção e seletividade de sistemas de distribuição a sua definição.

TERMOS

(1)Bloqueio

(2)Coordenação

(3)Seletividade

(4)Capacidade de interrupção ou abertura

(5)Característica de operação

DEFINIÇÕES

( ) Capacidade do sistema de proteção mais próximo da falta (dispositivo protetor) de antecipar, sempre, a atuação do equipamento de retaguarda (dispositivo protegido), independentemente da natureza da falta ser temporária ou permanente.

( ) É a maior corrente que um equipamento pode interromper sem sofrer danos.

( ) É definida por uma curva tempo x corrente que descreve o modo como o religador, relé, elo fusível ou outro dispositivo de proteção atuará.

( ) Condição em que um dispositivo automático permanece, uma vez tendo efetuado uma ou mais operações de abertura de seus contatos, não os fechando novamente.

( ) Ato ou efeito de dispor dois ou mais equipamentos de proteção segundo certa ordem, de modo a atuarem numa sequência de operação pré-estabelecida, permitindo o restabelecimento automático para faltas temporárias e seletividade para faltas permanentes.

A sequência correta dessa associação é

Um disjuntor termomagnético tripolar instalado em um quadro de distribuição de baixa tensão faz a proteção de um circuito alimentador de um aparelho de condicionamento de ar. Em determinado momento, esse disjuntor passou a desarmar aparentemente sem causa, pois a corrente de operação do aparelho foi medida e encontrava-se abaixo da corrente nominal do disjuntor. Ao se efetuar uma análise termográfica do disjuntor, foi verificada uma elevada temperatura em um dos terminais de saída do alimentador.

Com base nessas informações, o provável defeito que produz o desarme do disjuntor é:

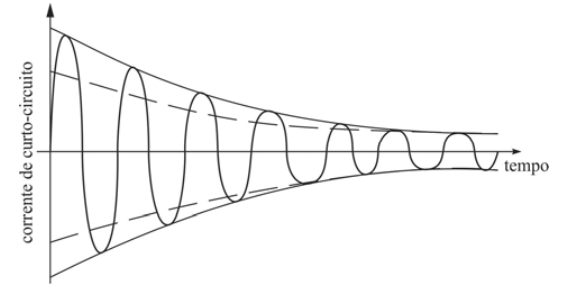

Considerando a figura apresentada, que ilustra o comportamento da corrente de curto-circuito de um sistema trifásico que sofreu uma falta, assinale a opção correta.

A potência de curto-circuito na entrada de uma subestação industrial, que possui um transformador de potência de 300 kVA, é de 150 kVA. Considerando que a tensão de base é igual à tensão de entrada do transformador e que a potência de base é igual à potência do transformador, a reatância reduzida do sistema, em pu, é igual a

A segur, é apresentada uma equação matricial que relaciona os componentes simétricos com grandezas fasoriais, considerando as condições de contorno de uma falta.

$\left|\begin{array}{c}{\overrightarrow{I}}_1\\ {\overrightarrow{I}}_2\\ {\overrightarrow{I}}_0\end{array}\right|$ $=\frac{1}{3}$ $\left|\begin{array}{ccc}1& \alpha & {\alpha }^2\\ 1& {\alpha }^2& \alpha \\ 1& 1& 1\end{array}\right|$ • $\left|\begin{array}{c}0\\ \overrightarrow{I}\\ -\overrightarrow{I}\end{array}\right|$

O tipo de falta apresentado é

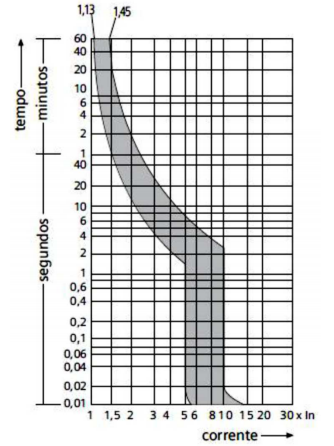

Uma instalação elétrica foi realizada com aterramento TN. O usuário dessa instalação foi submetido a um choque no chassi do equipamento. Na figura a seguir é apresentada a curva do disjuntor de proteção do circuito que entrou em contato com o chassi.

Dado: disjuntor de 20 A

Sabendo-se que o valor da corrente de falta no circuito, devido ao contato da fase com o chassi do equipamento, é de 160 A, o tempo de exposição ao choque usuário é, em segundos, igual a

A coordenação da proteção de uma instalação elétrica é feita para permitir que, no caso de um curto-circuito,
