Questões de Concurso sobre Coordenação da proteção e Cálculos de curto-circuito

Considere que, com a ação dos ventos, uma torre de linha de transmissão ruiu e as três fases atingiram o solo provocando curtos-circuitos para a terra. Nessa situação hipotética, houve uma falta assimétrica.

Em uma rede de distribuição em baixa tensão ocorreu um curto-circuito em uma das fases para o terra. A potência e a tensão de bases em toda rede são iguais a 10 kVA e 380 V. A tensão de pré-falta no local da falta é igual a 266 V e as resistências de Thévenin de sequências zero, positiva e negativa do ponto da falta, somadas perfazem 72,2 Ω.

Nessas condições, a corrente de falta é:

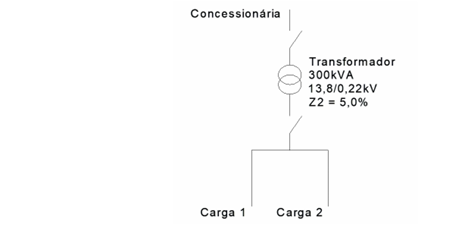

Observe o transformador trifásico da figura a seguir:

Para aplicação nas instalações elétricas da subestação em que será instalado, a corrente de curto-circuito simétrica nos terminais do secundário desse transformador deve ser de

A reatância reduzida do sistema elétrico que alimenta uma subestação industrial é igual a 0,01p.u., considerando como bases a potência e a tensão do lado de alta do transformador. A configuração do transformador é delta-estrela (delta no lado de alta) e sua potência é de 5√3 MVA.

Sabendo-se que a tensão no lado delta é igual a 50 kV, a corrente de curto-circuito nesse mesmo lado é igual a

Um gerador de 500kVA, 2kV e reatância de 0,04 p.u. alimenta um motor de potência 500kVA, 2kV e reatância de 0,08 p.u. através de uma linha de transmissão de reatância igual a j 0,32 Ω. Nos terminais do motor ocorre um curto-circuito trifásico.

Considerando como grandezas de base os valores nominais do gerador e sabendo que a tensão nos terminais do motor no momento da falta era de 1,5kV, a corrente de curto-circuito trifásica nas linhas é igual a

O estudo de curto-circuito é análogo ao estudo de um transitório eletromagnético envolvendo uma série de problemas no tratamento das fontes de tensão. De uma forma geral, circuitos em corrente alternada e de uma rede envolvendo elementos resistivos, capacitivos e indutivos (indutâncias próprias e mútuas), indicam que as principais fontes de curto-circuito presentes na rede são oriundas de:

I. Geradores Síncronos.

II. Motores Síncronos.

III. Motores de Indução.

Estão corretas as afirmativas:

A instalação elétrica de um armazém frigorífico possui cargas essenciais e cargas não essenciais. Devido à sua importância, essa instalação possui um sistema de alimentação ininterrupta com grupos de geradores diesel-elétricos estacionários de emergência, com partida automática na falta da alimentação da rede elétrica da concessionária local, transferência com sincronismo automática, descarte seletivo e proteções de sobrecarga e curto-circuito. Sobre esse sistema, é correto afirmar que

Um componente elétrico está em curto-circuito quando seus terminais estão interligados por um caminho de resistência:

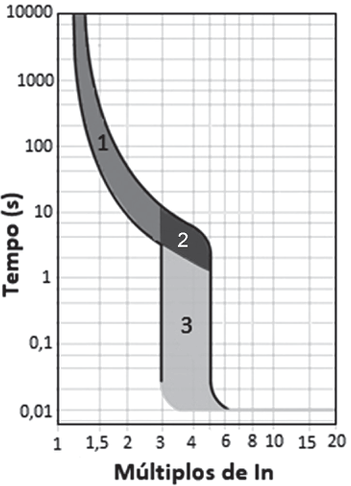

Os disjuntores termomagnéticos são dispositivos amplamente utilizados na proteção de circuitos elétricos em baixa tensão. A esse respeito, considere a curva típica de atuação desses dispositivos, apresentada na Figura abaixo:

O exame da curva mencionada permite afirmar que, na zona de atuação

Quanto à corrente de curto-circuito, escolha a assertiva INCORRETA:

Os disjuntores termomagnéticos que devem atuar para correntes de curto-circuito de 10 a 20 vezes à sua corrente nominal é (são) o(s) de curva(s)

Assinale a alternativa que completa corretamente as lacunas da frase abaixo.

__As correntes de curto-circuito adquirem valores de ___________ intensidade, porém com duração geralmente __________ a frações de segundo.

Dado o quadripolo da figura a seguir, assinale a alternativa que contempla os parâmetros de admitância de curto-circuito.

Seja o diagrama unifilar da Figura 5, representando trecho de um sistema elétrico. Nesse diagrama, são representados quatro disjuntores A, B, C e D e seus respectivos ajustes de corrente.

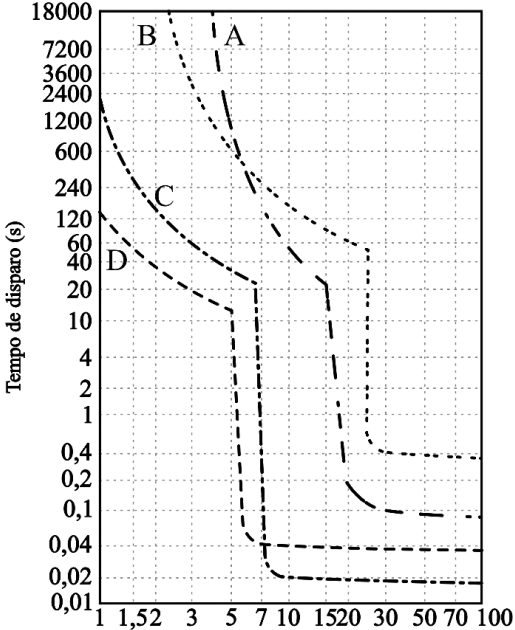

Considere-se agora a Figura 6 com as curvas características de disparo de cada um desses disjuntores.

Figura 6

Múltiplo da corrente de ajuste do relé

Adaptado de CREDER, H. Instalações Elétricas. 16ª edição. Rio de Janeiro: LTC, 2016.

Ocorrendo um curto-circuito no ponto P de intensidade 750 A, o disjuntor que irá atuar primeiro será o:

A fim de caracterizar os parâmetros equivalentes de um transformador monofásico podemos realizar ensaios de curto circuito e a vazio.

Para realizar o ensaio de Curto-Circuito em um transformador abaixador a fim de se estudar seus parâmetros, procedemos em alimentar o lado de baixa do transformador uma vez que desta forma podermos obter a corrente nominal no lado curtocircuitado a partir de uma tensão mais baixa.

Com base no esquema de ligação de aterramento da figura a seguir, determine a alternativa que descreve o sistema de aterramento adotado.

A corrente elétrica em um circuito que alimenta uma carga pontual é de 23 A. Foi utilizado um condutor para esse circuito que suporta, nas condições da instalação, uma corrente elétrica de 24 A em regime permanente. Sabe-se que o circuito pode suportar uma sobrecarga de até 45% durante um tempo especificado. Os disjuntores utilizados nessa instalação possuem os seguintes valores nominais: 17, 19, 26, 30 e 35 ampères e o fator de atuação para essa linha de disjuntores é igual a 1,3.

O disjuntor que deve ser adotado nesse circuito é:

Observação: Fator de atuação: permite determinar a corrente que garante a abertura desses disjuntores dentro do tempo especificado para sobrecarga de 45%.

As tensões entre as fases A e B; B e C; C e A, após uma falta FaseB-FaseC-Terra assumem valores relativos, respectivamente, iguais a:

Na entrada de uma instalação elétrica, será instalado um transformador trifásico rebaixador, com primário de 10,0 [kV], secundário de 173,0 [V], potência nominal de 1,0 [MVA] e xcc = 5,0 [%], que apresenta primário ligado em estrela aterrada e secundário ligado em delta. Sua reatância de curto-circuito referida ao primário e a defasagem das tensões de linha do secundário com relação às tensões de linha do primário são, correta e respectivamente:

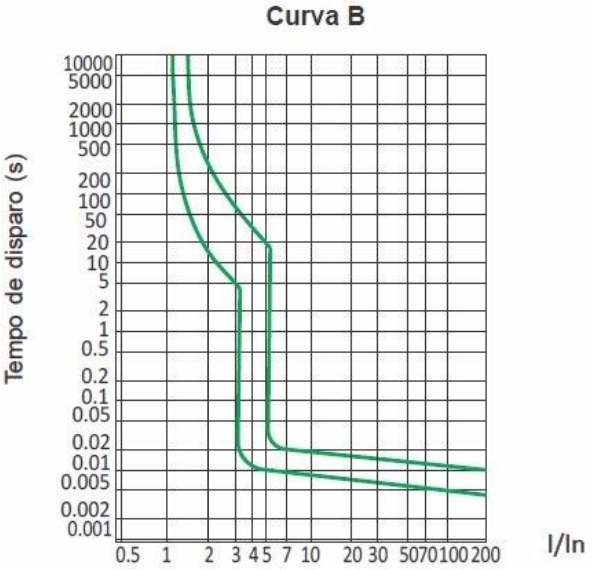

Observe o gráfico abaixo, que apresenta o comportamento de disparo de um disjuntor termomagnético acionando cargas resistivas. Considere que o disjuntor foi projetado para atender uma corrente nominal de 15 A. Para uma corrente de sobrecarga de 30 A, determine o tempo de atuação do disjuntor.
