Considere um sistema trifásico a quatro fios composto por uma fonte simétrica e uma carga desequilibrada.


A corrente de neutro - em função da corrente de sequência zero - é dada por


A


B


C


D


E

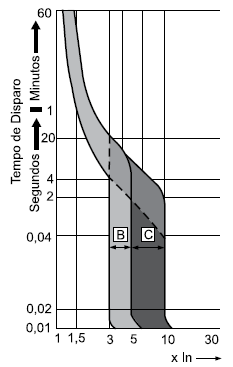

Considere a figura a seguir, que representa a curva de disparo de disjuntores termomagnéticos.


Curva de Disparo de Disjuntor


Imagem associada para resolução da questão


Para proteger adequadamente o circuito alimentador de um motor trifásico que opera com corrente nominal de 55 A, Fator de Potência igual a 0,85 e apresenta relação Ip/In igual a 8, o disjuntor mais adequado dentre as alternativas a seguir é:


A

Corrente Nominal = 50 A ; Curva B.


B

Corrente Nominal = 50 A ; Curva C.


C

Corrente Nominal = 63 A ; Curva B.


D

Corrente Nominal = 63 A ; Curva C.


E

Corrente Nominal = 40 A ; Curva C.

Em um sistema elétrico, a tensão de pré-falta no ponto de sua ocorrência é igual a 0,7 pu. A corrente de falta é igual a 5 kA em um setor onde a corrente de base é igual a 20 kA.


A impedância do equivalente de Thèvenin de sequência positiva, visto do ponto da falta, é


A

0,03 pu.


B

0,18 pu.


C

0,25 pu.


D

0,70 pu.


E

2,80 pu.

Um gerador trifásico apresenta duas fases em curto-circuito. Esse gerador está na configuração estrela aterrado.


Dados:

• tensão da sequência positiva na falta.

• e impedâncias nas sequências zero, positiva e negativa.


Assinale a opção que apresenta a expressão que determina a corrente de falta na sequência positiva.


A

2x


B


C


D


E

x

Entende-se por seletividade de um sistema de proteção de um Sistema Elétrico de Potência como sendo:


A

a probabilidade, sob dadas circunstâncias, de um componente, um equipamento ou um sistema satisfazer a função prevista.


B

a capacidade da proteção responder às anormalidades nas condições de operação, e aos curto-circuitos para os quais foi projetada.


C

a propriedade da proteção em reconhecer e escolher as condições para as quais uma imediata operação é requeria, e aquelas para as quais nenhuma operação ou um retardo de atuação é exigido.


D

a velocidade ou rapidez de ação, na ocorrência de um curto-circuito.


E

o tempo que um equipamento fica inativo.

Analise as afirmativas abaixo com relação à coordenação e proteção contra sobrecarga e curto-circuito.

1. Ao colocar um fusível em série com um disjuntor termomagnético, a seletividade é garantida quando a curva tempo É correta apenas a afirmativa 1. corrente dos dispositivos não se cruzarem.

2. Quando a corrente de curto-circuito for maior que a corrente de ruptura de um disjuntor, recomenda-se a utilização de um fusível em série com o disjuntor.

3. Quando for colocado um fusível em série com um disjuntor, este sempre deverá estar a jusante daquele.

Assinale a alternativa que indica todas as afirmativas corretas.


A
É correta apenas a afirmativa 1.

B
É correta apenas a afirmativa 2.

C
São corretas apenas as afirmativas 1 e 2.

D
São corretas apenas as afirmativas 2 e 3.

E
São corretas as afirmativas 1, 2 e 3.

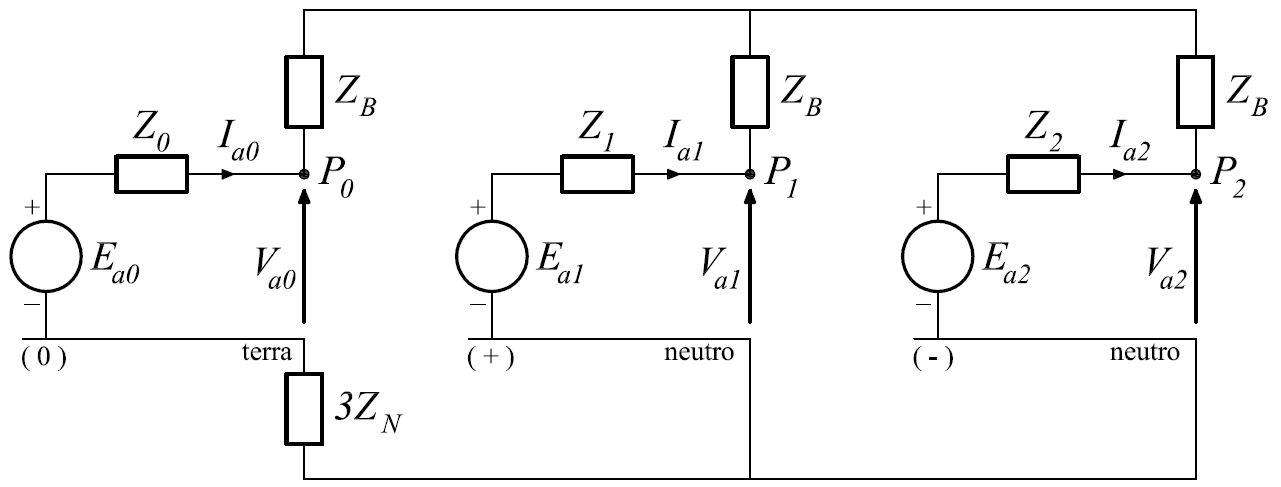

A seguir estão ilustradas as ligações dos diagramas de sequência zero, positiva e negativa para um determinado curto-circuito.


Imagem associada para resolução da questão


Figura: Ligação dos diagramas de sequência de forma a representar curto-circuito franco.


Assinale a alternativa CORRETA do tipo de curto-circuito correspondente para essas ligações:


A

AT


B

BC


C

BCT


D

ABC


E

ABCT

Dois condutores retos e longos no ar estão separados por uma distância de 20 cm e transportam, cada um, uma corrente nominal de 200A em sentidos contrários. Na condição de operação nominal, a força devida à corrente nominal nos condutores é de 1,6 N. Se considerarmos que, durante um curtocircuito, a corrente atinge 2000A, a força entre os condutores é de


A

160 N.


B

16 N.


C

1,6 N.


D

0,16 N.


E

1600 N.

A figura abaixo apresenta a curva de um disjuntor de proteção de um circuito terminal em uma instalação elétrica com esquema de aterramento TN.

Imagem associada para resolução da questão

O usuário dessa instalação foi submetido a um choque indireto. O tempo máximo que essa pessoa pode ficar submetida a esse choque é de 5 segundos.

Sabendo-se que o disjuntor é de 20 A, para que o usuário fique protegido, a corrente de falta deve ser pelo menos igual a:


A
5 A;

B
6 A;

C
40 A;

D
60 A;

E
120 A.

Ao projetar o sistema de proteção de uma subestação industrial, um engenheiro eletricista considerou os parâmetros descritos abaixo.

Imagem associada para resolução da questão


Transformador de 6MVA, 69kV/13,8kV, com TP com RTP de 13.800 - 115V:120.

A curva de temporização muito inversa, para a função temporizada de fase, utilizar o tempo de 0,9s (segundos). Corrente de curto circuito fase - fase - IFF =3000A e Corrente de curto circuito fase - terra - IFT = 1000A.

A carga do secundário é de 3MVA.

Fator de sobrecarga do sistema para relé de fase - K = 1,5.


O ajuste da unidade instantânea de fase (50) calculada para esse sistema é:


A

10,5A.


B

21,5 A.


C

50,0 A.


D

60,0 A.


E

77,2 A.

A figura a seguir apresenta as curvas de atuação da proteção de uma unidade consumidora (UC) atendida em média tensão de distribuição com subestação própria.


Imagem associada para resolução da questão


É correto afirmar que os elementos A, B, C e D são, nesta ordem:


A

A: Curva do relé da concessionária; B: Curva do relé da UC; C: Ponto ANSI do transformador da UC; D: Inrush do transformador da UC.


B

A: Curva do relé da UC; B: Curva do relé da concessionária; C: Ponto ANSI do transformador da UC; D: Inrush do transformador da UC.


C

A: Curva do relé da concessionária; B: Curva do relé da UC; C: Inrush do transformador da UC; D: Inrush do transformador da concessionária.


D

A: Curva do relé da concessionária; B: Curva do relé da UC; C: Inrush do transformador da UC; D: Ponto ANSI do transformador da UC.


E

A: Curva do relé da UC; B: Curva do relé da concessionária; C: Inrush do transformador da UC; D: Ponto ANSI do transformador da UC.

Analise a lista a seguir.


• Determinação da capacidade de ruptura dos disjuntores.

• Determinação das capacidades térmicas e dinâmicas dos equipamentos elétricos.

• Dimensionamento das proteções.

• Dimensionamento da seção dos condutores do circuito elétrico.

• Dimensionamento da seção dos condutores de malha de terra.


Nessa lista, encontram-se aplicações práticas para as


A

correntes de curto-circuito da instalação.


B

impedâncias por unidade da instalação elétrica.


C

potências dos transformadores da instalação elétrica.


D

tensões nominais dos motores trifásicos.

Com relação às funções e características de um sistema de proteção, analise as proposições e assinale (V) para verdadeira e (F) para falsa.



( ) Seletividade é uma qualidade inerente de um sistema de proteção, associada à coordenação de relés, e tem como objetivo assegurar a máxima continuidade do serviço e garantir que a menor área possível do sistema seja desligada na ocorrência de falhas.

( ) A proteção direcional de sobrecorrente possui como uma de suas principais funções a comparação de fases de sinais de tensão e de corrente.

( ) Dentre os requisitos básicos de um sistema de proteção estão velocidade, economia e simplicidade. Logo, a combinação de seletividade cronométrica com a seletividade lógica aumenta os tempos de eliminação de faltas.

( ) É correto afirmar que, por ordem crescente de complexidade dos equipamentos estão: fusíveis, chaves seccionadoras, relés de sobrecorrente direcionais e relés de sobrecorrente de tempo extremamente inverso com função de ajuste de atrasos de tempo.

( ) A principal vantagem da coordenação de relés de sobrecorrente via seletividade cronométrica por tempo inverso em sistemas de distribuição radiais é que: quanto maior a corrente e mais próximo o relé estiver da subestação, mais rápido ele atuará.


Assinale a alternativa correta, de cima para baixo.

A

( ) V – F – V – F – V


B

( ) F – V – V – F – F


C

( ) V – V – F – F – F


D

( ) V – F – F – F – F


E

( ) V – V – F – F – V

As faltas ou curtos-circuitos são caracterizados por variações da impedância equivalente do sistema no ponto de ocorrência e, geralmente, levam os sistemas elétricos a condições severas de operação. Com relação à ocorrência de um curto-circuito trifásico (falta 3 φ ), analise as proposições que correspondem matematicamente às suas características no ponto de ocorrência.


I. O somatório das correntes de falta nas fases a, b e c é nulo Imagem associada para resolução da questão


II. A corrente de sequência zero de uma falta 3 φ na fase a é nula, logo  Imagem associada para resolução da questão


III. A corrente de sequência negativa de uma falta 3 φ na fase a é nula, logo Imagem associada para resolução da questão


IV. A corrente de sequência positiva de uma falta 3 φ é igual à própria corrente de falta da fase a:  Imagem associada para resolução da questão


V. O somatório das tensões nas três fases que estão sob condição de falta 3 φ é nulo mesmo se a impedância de falta Zf for diferente de zero  Imagem associada para resolução da questão



Assinale a alternativa correta.


A

( ) Somente a afirmativa V é verdadeira.


B

( ) Somente as afirmativas I e V são verdadeiras.


C
( ) Somente a afirmativa I é verdadeira.

D

( ) Somente a afirmativa IV é verdadeira.


E

( ) Todas as afirmativas são verdadeiras.

Sendo IN a corrente elétrica nominal do dispositivo de proteção, IB a corrente de projeto do circuito e IB a capacidade de condução de corrente de condutores vivos de acordo com o tipo de instalação, para o dimensionamento do dispositivo de proteção contra correntes de sobrecarga, devem ser satisfeitas as seguintes condições:


A

IB ≥ IN 𝑒 IN ≤ IZ.


B

IB ≤ IN 𝑒 IN ≥ IZ.


C

IB ≤ IN 𝑒 IN ≤ IZ.


D

IB ≥ IN 𝑒 IN ≥ IZ.

Uma das condições mais importantes do processo de dimensionamento de disjuntores de baixa tensão é a especificação do nível de curto circuito. Em uma instalação industrial com um disjuntor de proteção com as características abaixo, cuja tensão nominal do circuito é de 380 V trifásico, o nível de curto pode chegar a 5 kA e, devido a importância da carga, a continuidade de serviço é recomendada.

...

Capacidade de interrupção:

Icn = 6 kA – 380 V - NBR IEC 60898

Icu = 4 kA – 440 V - NBR IEC 60947-2

Icu = 6 kA – 380 V - NBR IEC 60947-2

Icu = 10 kA – 220 V - NBR IEC 60947-2

Ics = 75% Icu – p/ Icu ? 6 kA – NBR IEC 60947-2

Ics = 50% Icu – p/ Icu ? 10 kA – NBR IEC 60947-2

...

Este disjuntor está de acordo com as características do circuito e com o que estabelecem as normas?


A

Sim, independente da instalação, Icn ou Icu ou Ics ≥ 5 kA em 380 V.


B

Sim, em uma instalação industrial Icn ≥ 5 kA em 380 V.


C

Não, em uma instalação industrial Icu ≥ 5 kA em 380 V.


D

Não, para garantir a continuidade de serviço, Ics ≥ 5 kA em 380 V.
