Questões de Concurso sobre Coordenação da proteção e Cálculos de curto-circuito

Considere um circuito elétrico composto de cabos de cobre com isolamento do tipo PVC e seção de 10 mm2. Assumindo um fator K = 115 e que esse circuito é afetado por uma corrente de curto-circuito de 10 kA, assinale a alternativa que corresponde à duração máxima pela qual a proteção desse circuito deve atuar.

Em uma rede de distribuição de 13,8 kV com frequência de operação de 60 Hz ocorreu um evento de curto-circuito. Observa-se que, no momento em que ocorreu o curto-circuito, a tensão estava crescente e tinha valor nulo, resultando em uma corrente eficaz de curto-circuito simétrica de 10.000 A. Assumindo R ≫ X, em que R é a resistência e X é a reatância até o ponto da falta, assinale a alternativa que corresponde ao valor da corrente de curto-circuito após 1/4 de ciclo do início do defeito.

Transformadores de corrente para medição são projetados para saturar mais rápido que os de proteção, pois não precisam reconhecer curtos-circuitos.

O incêndio relacionado com o curto-circuito ocorre quando a corrente de curto-circuito é superior à capacidade de interrupção do dispositivo de proteção; neste caso, o disjuntor termomagnético. Uma forma de dimensionamento é por meio do tempo de atuação do dispositivo, conhecendo parâmetros por intermédio da curva do disjuntor. Suponha que a corrente presumida de curto-circuito, em um circuito com bitola de 6,0 mm², que irá utilizar um disjuntor termomagnético de corrente nominal de 46 A, seja 50 vezes superior à corrente nominal. No manual do fabricante, a corrente de ruptura do dispositivo é de 6 kA. A razão entre a corrente presumida de curto-circuito e corrente nominal do dispositivo, leva na curva do dispositivo a um tempo de atuação do dispositivo de 0,05 s. O tempo limite de atuação do dispositivo depende da bitola do condutor a ser escolhido, da corrente presumida de curto-circuito e do tipo de material dos condutores e isolação, como pode ser visto na equação:

$t=\frac{K^2.S^2}{I_{cs}^{}{}^2}$

Em que:

1. K: constante numérica relacionada ao tipo de condutor e material isolante;
2. S: bitola dos condutores em mm²;
3. I_cs: corrente elétrica presumida de curto-circuito;
4. $t$: tempo limite de atuação do dispositivo de proteção.

Considere que o curto-circuito é simétrico com duração inferior a 5,0 s. Se os condutores são de cobre com isolação em PVC (K = 115), é correto afirmar que o tempo limite de atuação do dispositivo para proteção contra curtos-circuitos e a recomendação do dispositivo, são respectivamente:

Basicamente são utilizados quatro tipos de encapsulamentos para envolver, proteger e proporcionar a devida dissipação de calor nos chips. Assinale a alternativa que não corresponda à um tipo de encapsulamento:

Em 1918 C. L. Fortescue publicou o trabalho intitulado "Method of Symmetrical Coordinates Applied to the Solution of Polyphase Networks", onde ele apresentou uma poderosa ferramenta para tratar circuitos polifásicos desequilibrados: a teoria de componentes simétricas. A partir de então esta técnica tem sido amplamente utilizada pelos pesquisadores e engenheiros principalmente na análise de curto-circuitos. Considerando os conceitos de componentes simétricas, assinale a alternativa correta.

O operador de um equipamento foi submetido a um choque em decorrência de um contato da fase na estrutura metálica do equipamento. O esquema de aterramento da instalação é do tipo TN e a proteção desse equipamento se dá por meio de um disjuntor de 30 A. O tempo máximo de exposição a esse choque, indicado na curva desse disjuntor, corta a faixa de atuação no disjuntor nos valores correspondentes aos múltiplos de sua corrente nominal iguais a 5, 6, 7, 8, 9 e 10, sendo que 5 e 10 são os valores das extremidades da faixa de atuação.

A corrente de falta, para que o disjuntor propicie a proteção do operador, deve ser:

Considere a seguinte instalação elétrica composta por quatro motores de indução idênticos.

Dados dos motores de indução

20 cv

380 V

II Polos

Fp = 0,736

Ƞ = 0,8

R = 0

X = 25% (Nas bases de tensão nominal e da soma das potências em cv)

Considerando que a impedância assinalada no circuito está na base de 100 kVA, qual o valor da corrente de curto-circuito trifásico simétrica na Barra 1 em pu?

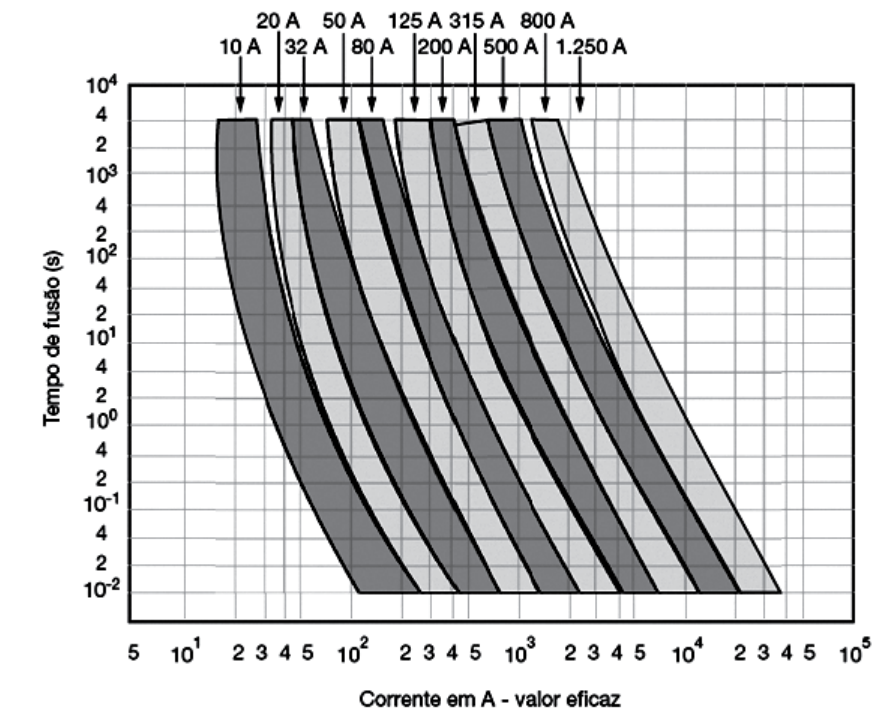

Considere as curvas de atuação abaixo referentes a fusíveis NH.

Com relação a esses fusíveis, é CORRETO afirmar que,

Assinale a opção que apresenta o tipo de seletividade de circuitos elétricos que é fundamentado no princípio de que as correntes de curto-circuito crescem à medida que o ponto de defeito se aproxima da fonte de suprimento.

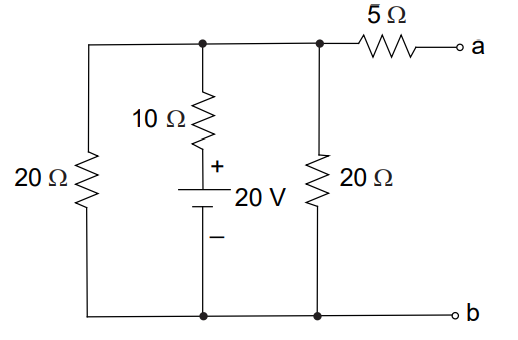

Considere o circuito elétrico mostrado na Figura, em que todos os componentes são considerados ideais.

Se for aplicado um curto circuito entre os pontos a e b, a potência elétrica total fornecida pela bateria, em W, será de

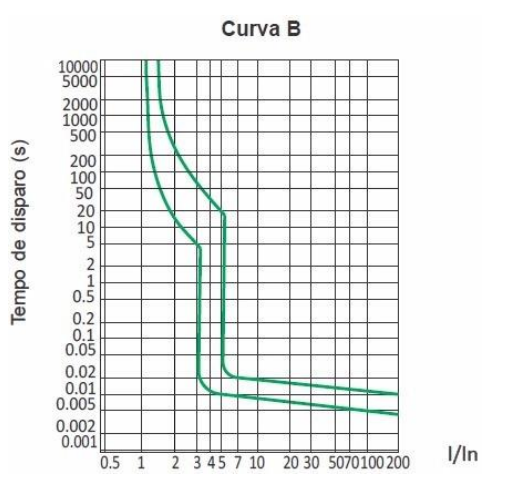

Considere o gráfico abaixo, que apresenta o comportamento de disparo de um disjuntor termomagnético acionando cargas resistivas. Considere que o disjuntor foi projetado para atender uma corrente nominal de 10 A. Para uma corrente de sobrecarga de 25 A, determine o tempo de atuação do disjuntor.

Um sistema elétrico de proteção seletivo desliga toda a instalação com a finalidade de protegê-la em caso de falha.

Para que seja aplicado o princípio da superposição, basta que se substitua a fonte de tensão por um circuito aberto e a fonte de corrente por um curto-circuito.

Em um dado ponto numa instalação elétrica trifásica de média tensão, é conhecido seu circuito equivalente de Thevenin. Ele é representado por uma fonte trifásica simétrica ligada em estrela, com tensão de 100.$\sqrt{3}$ [kV], impedância série por fase de j.10,0 [Ω] e com o centro estrela (neutro) da fonte ligado à terra por meio de uma impedância de j.10,0 [Ω]. Admitindo que as fases sãs desse sistema permanecem em vazio, é correto afirmar que, nesse ponto, um curto-circuito franco

Determinação das correntes de curto-circuito presumidas: As correntes de curto-circuito presumidas devem ser determinadas em todos os pontos da instalação julgados necessários. Essa determinação pode ser efetuada por cálculo ou por medição. Na proteção contra curtos-circuitos de condutores em paralelo pode ser usado um único dispositivo de proteção ou mais de um. Assinale a alternativa que apresenta qual critério deve ser observado quando a proteção de condutores em paralelo contra curtos-circuitos for provida com o uso de mais de um dispositivo.

Em um determinado ponto de uma linha de distribuição de uma grande empresa, ocorreu um curto-circuito trifásico em que a corrente de falta tinha intensidade 10 pu e ângulo de fase -30°. A tensão de falta é a nominal do sistema com ângulo de fase 0°. Sabendo que as bases do sistema são 1 kV e 100 kVA, o módulo e natureza da impedância equivalente vista pelo ponto de falta são, respectivamente:

Com base nas noções básicas de eletricidade, assinale a alternativa correta relacionada ao curto-circuito:

Um alimentador saindo do QGBT alimenta um QDC, conforme apresentado no esquema no diagrama unifilar abaixo:

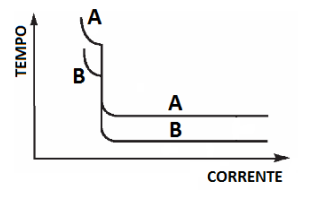

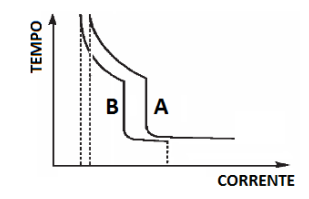

A fim de coordenar a proteção, as curvas mais adequadas dos disjuntores A e B devem ser:

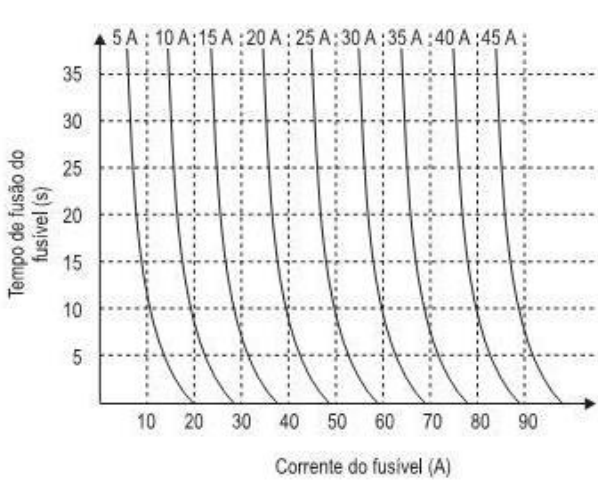

Um técnico eletricista precisa dimensionar o fusível de proteção de um motor de indução monofásico de 1,1 kVA/220 V, que demora 5 s para partir. Considere que a relação Ip/In é igual 6. Sabendo-se que o fusível não pode fundir-se durante a partida da máquina, o valor de corrente, em A, escolhido para o dispositivo de proteção, deve ser de:
