Questões de Concurso sobre Normas ABNT

Quais são os métodos aceitáveis descritos na norma de Proteção contra Descargas Atmosféricas (ABNT NBR 5419-3:2015), utilizados na determinação da posição dos elementos do subsistema de captação?

A ABNT NBR 5419:2015 é a norma brasileira de proteção contra descargas atmosféricas. Segundo a versão 2015 da norma, é correto afirmar:

Conforme definição sobre as instalações de rede de distribuição aérea de energia elétrica com condutores nus, assinale a alternativa que descreve corretamente o nome do tipo da estrutura ilustrada a seguir:

FONTE: NBR 15688 - Redes de distribuição aérea de energia elétrica com condutores nus

De acordo com a NR5410 - Instalações elétricas de baixa tensão, leia as afirmativas a seguir:

I.Os componentes da instalação não devem representar perigo de incêndio para os materiais adjacentes. Devem ser observadas, além das prescrições desta norma, as respectivas instruções dos fabricantes.

II.Componentes da instalação que contenham líquidos inflamáveis em volume significativo devem ser objeto de precauções para evitar que, em caso de incêndio, o líquido inflamado, a fumaça e gases tóxicos se propaguem para outras partes da edificação.

III.Os materiais de invólucros aplicados a componentes da instalação durante a execução da obra devem suportar a maior temperatura que o componente possa vir a atingir. Só se admitem invólucros de material combustível se forem tomadas medidas preventivas contra o risco de ignição, tais como revestimento com material incombustível, ou de difícil combustão, e baixa condutividade térmica.

Está(ão) CORRETO(S):

De acordo com a ABNT NBR 5410, o ponto de utilização consiste no ponto de uma linha elétrica destinado à conexão de equipamento de utilização. Sobre esse assunto, assinale a alternativa incorreta:

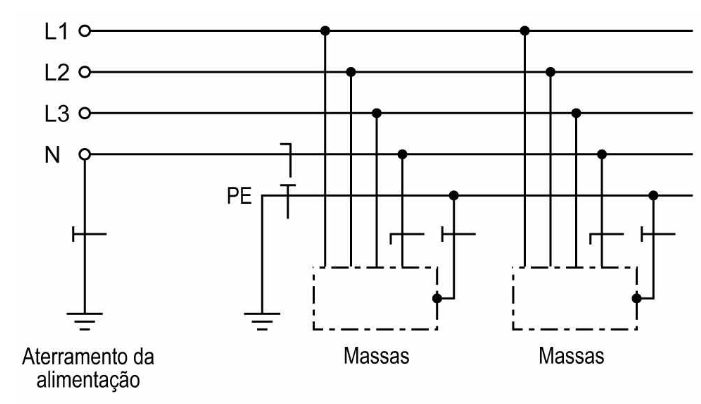

Em uma instalação elétrica de baixa tensão, com base na NBR 5410, o esquema de aterramento TN possui um ponto da alimentação diretamente aterrado, sendo as massas ligadas a esse ponto através de condutores de proteção. São consideradas algumas variantes de esquema TN, de acordo com a disposição do condutor neutro e do condutor de proteção. Com base nisso, assinalar a alternativa que identifica corretamente a variante de esquema TN representada na figura a seguir:

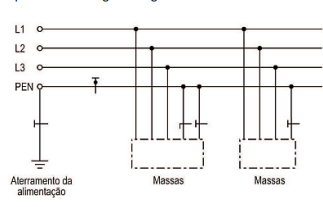

Na NBR 5410, temos diversos esquemas de aterramento, conforme a imagem a seguir:

A imagem acima corresponde ao esquema:

Com base na Norma Brasileira ABNT NBR 5410, assinale a alternativa incorreta.

A classe de SPDA (Sistema de proteção contra descargas atmosféricas) é determinada a partir da norma NBR 5419/2015 parte 2- Análise de Risco, sendo que os níveis são calculados na análise de necessidade ou análise de risco. Dentro das características das classes de SPDA, assinale a alternativa que se refere a um fator não dependente da classe do SPDA.

Fonte: https://www.pabloguimaraes-professor.com.br/post/ como-determinar-a-classe-de-um-spda

Em uma instalação elétrica industrial, deve-se prever circuito de reserva nos Quadros de Distribuição de forma a satisfazer os critérios determinados pela NBR 5410. Deve ser considerado um espaço para no mínimo 4 circuitos de reserva, quando houver quadros de distribuição:

A norma NBR 5419-3 estabelece condições para o posicionamento do subsistema de captação utilizando o método das malhas. Uma malha de condutores pode ser considerada um bom método de captação para proteger superfícies planas, mas, para tanto, devem ser cumpridos alguns requisitos. Sobre o tema, analise as assertivas abaixo e assinale a alternativa correta.

I. O método das malhas é apropriado para proteger superfícies laterais planas contra descargas atmosféricas laterais.

II. Se o declive do telhado exceder 1/10, condutores paralelos, em vez de em malha, podem ser usados, adotando a distância entre os condutores não maior que a largura de malha exigida.

III. O conjunto de condutores do subsistema de captação deve ser construído de tal modo que a corrente elétrica da descarga atmosférica sempre encontre pelo menos duas rotas condutoras distintas para o subsistema de aterramento.

IV. O método das malhas é apropriado para telhados horizontais e inclinados sem curvatura.

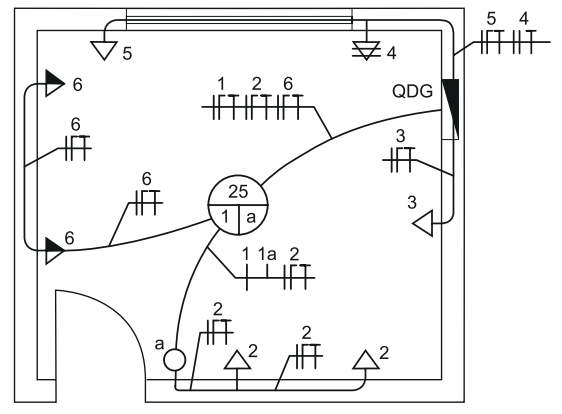

Observe a planta de uma instalação elétrica de baixa tensão, mostrada na figura a seguir, onde o fornecimento de energia é bifásico, 220/127 V:

(Arquivo pessoal. Imagem usada com autorização.)

Com as informações contidas nessa representação, é correto afirmar que

Um engenheiro está fazendo o projeto de instalações elétricas de um prédio residencial. A copa-cozinha dos apartamentos tem o formato retangular, com dimensões de 10 m por 5 m.

Seguindo-se as normas brasileiras, quantos pontos de tomada devem ser previstos para a copa-cozinha dos apartamentos?

Assinale a alternativa correta.

O contator de potência que aciona um motor de indução trifásico deve ser adequadamente representado no diagrama de força e no diagrama de comando.

A NBR 5410 denomina “serviços de segurança” as instalações elétricas que – por motivos de segurança, econômicos ou administrativos – não podem sofrer interrupções. Nesse sentido, analise o trecho abaixo:

Em instalações de segurança sem seccionamento, há dois tipos de fonte: normal e de segurança. Ocorrendo uma falha de alimentação normal, a fonte de segurança é ligada automaticamente, restabelecendo-se a alimentação dos circuitos de segurança em breve intervalo (de 2 a 10 segundos). (1ª parte). Nas instalações de segurança não permanentes, os circuitos de segurança não estão permanentemente ligados, o que somente acontece quando ocorre falha no abastecimento normal. Desse modo, a confiabilidade é bem menor; por isso, é usado em locais de menor aglomeração de pessoas, como hotéis, museus, salas de aula etc. (2ª parte). Em instalações de segurança não automáticas, as falhas do abastecimento normal não necessitam ser prontamente atendidas pela fonte de segurança. Pode ser usado em pequenos hotéis, restaurantes, edifícios etc., onde, ocorrendo interrupção na fonte normal, a fonte de segurança é ligada manualmente (3ª parte).

Quais partes estão corretas?

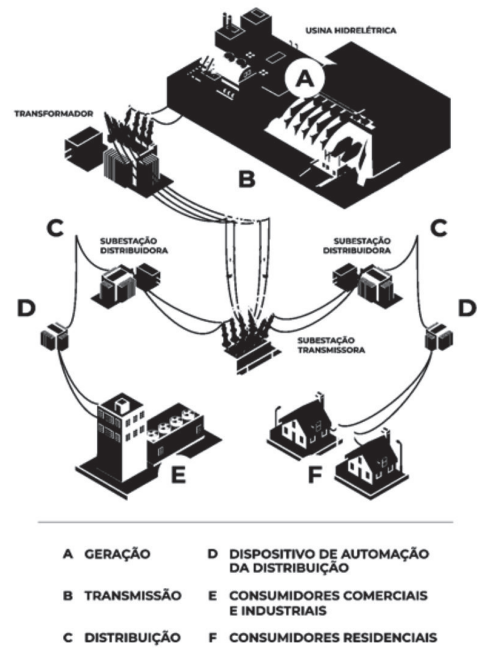

As redes elétricas são providas por componentes. A Norma ABNT NBR 5410 define componentes como: Termo empregado para designar itens da instalação que, dependendo do contexto, podem ser materiais, acessórios, dispositivos, instrumentos, equipamentos (de geração, conversão, transformação, transmissão, armazenamento, distribuição ou utilização de eletricidade), máquinas, conjuntos ou mesmo segmentos ou partes da instalação (por exemplo, linhas elétricas). A rede elétrica brasileira é composta por geração, transmissão, comercialização e distribuição, conforme mostra a imagem abaixo:

Figura - Como funciona o setor de energia elétrica no Brasil.

Em cada um destes sistemas (geração, transmissão e distribuição) existem componentes que são cruciais para o devido funcionamento da rede elétrica. Com base no exposto, marque a alternativa que melhor descreve corretamente os componentes desses sistemas

Em relação à NBR 5410, é correto afirmar que

No que se refere a leitura e interpretação de desenhos de instalação elétrica predial, associe a simbologia a seguir ao seu real significado, relacionada aos motores e transformadores:

FONTE: NBR 5444 - Símbolos gráficos para instalações elétricas prediais

Avalie as afirmações abaixo e coloque V para verdadeiro e F para falso. Em seguida, assinale a alternativa com a sequência correta.

( ) As cores dos cabos elétricos são definidos pela NR-35.

( ) A cor definida para os condutores Neutro é a vermelha.

( ) A cor definida para os condutores de Proteção é a amarela.

( ) Os condutores Fase podem ser de quaisquer cores, menos aquelas definidas para os condutores Neutro e Proteção.

As Normas Regulamentadoras são conjuntos de regras e diretrizes estabelecidas para garantir a segurança e a saúde dos trabalhadores, abrangendo aspectos como equipamentos de proteção, prevenção de acidentes e doenças ocupacionais.

Assinale a alternativa que descreve corretamente a principal função da NR-12.
