Questões de Concurso sobre Normas ABNT

Em uma escola de ensino fundamental da cidade de Bombinhas, que atende crianças de 6 a 10 anos, foi afixado o seguinte aviso: "ATENÇÃO, CRIANÇAS! Por medida de segurança estabelecida na NR-10, é proibido aceder ou apagar as luzes nos interruptores elétricos nas entradas das salas de aula e banheiros". Quando a escola foi questionada pela mãe de uma aluna sobre a proibição, a resposta apresentada pela direção da escola continha as três afirmativas a seguir. Analise-as:

I. Informamos que esta medida foi tomada para atender o que estabelece a norma de segurança NR-10, do Ministério do Trabalho e Emprego, no seu item 10.6.1.2.

II. Pedimos desculpas pelo equívoco. Na verdade, esta é apenas uma medida interna da escola para evitar brincadeiras de "liga-desliga" das luzes das salas e banheiros. A referência à NR-10 não cabe nesse caso.

III. As instalações elétricas da escola são construídas, montadas, operadas, reformadas, ampliadas, reparadas e inspecionadas de forma a garantir a segurança e a saúde dos trabalhadores e dos usuários.

É correto o que se afirma em:

A NBR que define o caderno de especificações técnicas o conceitua como o conjunto de discriminações técnicas, critérios, condições, procedimentos e regime de execução estabelecidos pelo contratante para contratação, execução, fiscalização, controle e pagamento de serviços relativos ao objeto pactuado.

O número de condutores carregados considerado no dimensionamento de um alimentador a quatro fios é independente da eventual circulação de uma corrente harmônica de terceira ordem.

O número de pontos de tomada deve ser determinado em função da destinação do local e dos equipamentos elétricos que podem ser aí utilizados, observando-se no mínimo os seguintes critérios:

I. Em banheiros, deve ser previsto pelo menos um ponto de tomada, próximo ao lavatório, atendidas algumas restrições como, distância mínima de locais contendo banheira ou chuveiro, por exemplo.

II. Em cozinhas, copas, copas-cozinhas, áreas de serviço, cozinha-área de serviço, lavanderias e locais análogos, deve ser previsto no mínimo um ponto de tomada para cada 3,5m, ou fração, de perímetro, sendo que, acima da bancada da pia, devem ser previstas no mínimo duas tomadas de corrente, no mesmo ponto ou em pontos distintos.

III. Em varandas, deve ser previsto pelo menos um ponto de tomada.

Está CORRETO o que se afirma:

Um esquema possível de condutores vivos em corrente alternada é o trifásico a quatro condutores.

Um quadro de circuitos de uma instalação de baixa tensão, com padrão de alimentação 220/127V, alimenta 12 luminárias de 127V, 10 tomadas de usos gerais de 127V, duas tomadas de arcondicionado de 220V, um ferro de passar roupas de 127V e um chuveiro elétrico de 220V.

A quantidade mínima de circuitos que deverão sair desse quadro é igual a

Ao realizar a instalação elétrica em uma edificação, é essencial seguir um processo adequado. Qual é a primeira etapa a ser considerada?

A caligrafia técnica, normatizada pela ABNT (NBR 8402), utilizada para descrever um desenho legível e fácil desenhável, padronizou algumas proporções e dimensões de símbolos gráficos, como mostra a imagem abaixo.

Assinale a alternativa que representa na imagem as letras (b e h).

A NR-10 é uma Norma Regulamentadora que estabelece os requisitos e condições mínimas para garantir a segurança e saúde dos trabalhadores que interagem direta ou indiretamente com instalações elétricas e serviços com eletricidade. Sobre a NR-10 é correto afirmar que

Conforme a norma ABNT NBR 5410, considera-se advertência explícita que deve estar contida em quadros de distribuição destinados a instalações residenciais e análogas

I uma explicação quanto à atuação dos disjuntores de proteção, sem correlacioná-la a uma possível causa de subdimensionamento da proteção para a carga prevista.

II a citação de que desligamentos frequentes são aceitos e não são sinais de sobrecarga.

III a orientação de que nunca seja feita a troca de disjuntores ou fusíveis por outros de maior corrente (maior amperagem) simplesmente.

Assinale a opção correta.

De acordo com a NBR 5410/2004 versão corrigida em 2008, para que uma instalação elétrica esteja segura e de acordo com as diretrizes da norma, é necessário fazer uso de dispositivos de segurança, os quais serão responsáveis por proteger a instalação contra choques, sobreaquecimentos ou surtos de corrente e/ou tensão. Assinale a alternativa INCORRETA:

A documentação de projeto pode conter especificações técnicas de materiais que apresentem potencial de restringir o caráter competitivo da licitação, desde que adequadamente fundamentadas com base em estudos técnicos que indiquem a sua essencialidade para atender às necessidades do contratante.

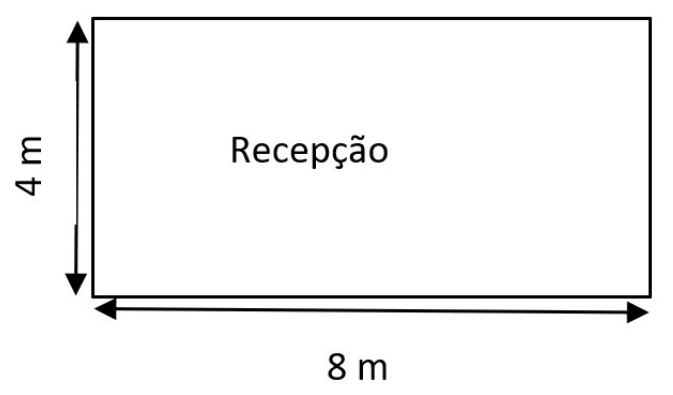

As instalações elétricas de baixa tensão devem ser projetadas de acordo com a norma ABNT NBR 5410:2004. Considerando a necessidade de definir o número mínimo de tomadas de uso geral para um projeto, analise a figura a seguir.

Qual é o número recomendado de tomadas a serem instaladas no ambiente ilustrado pela figura?

As Normas Regulamentadoras (NRs) são um conjunto de diretrizes estabelecidas pelo Ministério do Trabalho e Emprego no Brasil, com o intuito de garantir a segurança e a saúde dos trabalhadores em diversos setores. Elas abordam aspectos relacionados à prevenção de acidentes, à promoção do bem-estar e ao cumprimento de requisitos legais. As NRs visam criar um ambiente de trabalho seguro, organizando e padronizando práticas que protegem os trabalhadores contra riscos e doenças ocupacionais, promovendo a responsabilidade de empregadores e empregados na busca por condições adequadas de trabalho. Sobre o assunto, julgue as seguintes afirmações como verdadeiras (V) ou falsas (F):

(__)A NR 10 estabelece diretrizes que visam garantir a segurança dos trabalhadores que atuam em instalações e serviços com eletricidade, abrangendo tanto os aspectos técnicos quanto as condições de trabalho.

(__)A NR 10 inclui requisitos sobre a identificação e o controle de riscos elétricos, além de determinar a utilização de equipamentos de proteção individual (EPIs) apropriados durante as atividades.

(__)A norma exige que todos os profissionais que trabalham com eletricidade tenham formação específica em Engenharia Elétrica.

Assinale a alternativa cuja respectiva ordem de julgamento esteja correta:

Assinale corretamente a entidade que é responsável pela criação e manutenção das normas técnicas no Brasil.

Considere as afirmativas abaixo a respeito das linhas elétricas utilizadas em instalações de baixa tensão:

I. Os circuitos elétricos possuem a mesma capacidade de condução de corrente elétrica para qualquer tipo de linha, desde que os condutores possuam a mesma seção.

II. Condutores de mesma seção, em um mesmo tipo de linha, possuem capacidade de condução maior para os circuitos monofásico em relação aos trifásicos.

III. A queda de tensão nos circuitos independe do tipo de material utilizado na linha.

Está correto somente o que se apresenta em

Em um sistema de proteção contra descargas atmosféricas, a edificação utilizará telhas metálicas de alumínio na sua cobertura como elementos naturais de captação da descarga atmosférica (como se fosse uma malha com quadrículas de zero por zero metros - totalmente fechada). Nessa edificação, a proteção permite perfuração da telha, na incidência direta de um raio. De acordo com à NBR 5419/2005, a espessura mínima, em mm, da telha será:

A NR10 (Norma Regulamentadora 10) é uma regulamentação de segurança do trabalho que estabelece os requisitos mínimos para garantir a segurança dos trabalhadores que interagem com instalações elétricas e serviços com eletricidade. Ela define procedimentos, técnicas e medidas de proteção para prevenir acidentes e garantir a segurança e saúde dos trabalhadores em todas as fases de geração, transmissão, distribuição e consumo de energia elétrica.

Sobre a NR10, analise as afirmativas abaixo e marque V se ela for verdadeira e F se ela for falsa.

( ) A NR10 prevê, entre outras medidas, a realização de treinamento específico para segurança em instalações e serviços em eletricidade, composto por curso básico e por curso complementar, sendo o primeiro pré-requisito para o segundo.

( ) Na indústria as instalações elétricas somente serão consideradas desenergizadas e liberadas para o trabalho, se for realizado o procedimento: seccionamento, impedimento de reenergização, constatação da ausência de tensão, instalação de aterramento, proteção dos elementos energizados da zona controlada e sinalização do impedimento de reenergização.

( ) Em se tratando de tensões extrabaixas, os trabalhadores autorizados a fazer manutenção devem possuir treinamento específico em NR10 SEP.

( ) Nas operações elementares, como ligar e desligar circuitos elétricos, realizadas em baixa tensão, com materiais e equipamentos elétricos em perfeito estado de conservação, adequados para operação, só poderão ser feitos por pessoal que fez curso de NR10.

A sequência correta de marcação, de cima para baixo, é:

Os símbolos apresentados nas figuras a seguir são amplamente utilizados na representação de instalações elétricas prediais.

Os símbolos (I) e (II) indicam, respectivamente:

Em relação às quedas de tensão, a norma ABNT NBR 5410:2004 determina, em seu item 6.2.7.1, que: “Em qualquer ponto de utilização da instalação, a queda de tensão verificada não deve ser superior aos seguintes valores, dados em relação ao valor da tensão nominal da instalação:
