As Normas Regulamentadoras são conjuntos de regras e diretrizes estabelecidas para garantir a segurança e a saúde dos trabalhadores, abrangendo aspectos como equipamentos de proteção, prevenção de acidentes e doenças ocupacionais.
Assinale a alternativa que descreve corretamente a principal função da NR-12.
Apresentar regras para trabalhos em espaços confinados.
Estabelecer regras para trabalhos com eletricidade.
Estabelecer regras de segurança para trabalhos em altura.
Promover a segurança e a saúde no trabalho em máquinas e equipamentos.
Segundo a norma da ABNT aplicável, a proteção geral da subestação de entrada de energia em média tensão para uma capacidade instalada superior a 300 kVA deve ser feita
por meio de disjuntor acionado através de relés secundários com as funções 50 e 51 ou por meio de chave seccionadora e fusível.
exclusivamente por meio de disjuntor acionado através de relés secundários com as funções 50 e 51.
exclusivamente por meio de chave seccionadora e fusível.
exclusivamente por meio de fusíveis limitadores de corrente.
exclusivamente por meio de fusíveis do tipo expulsão.
A norma brasileira que trata do procedimento básico para elaboração de projetos de cabeamento de telecomunicações para rede interna estruturada é a NBR?
NBR 5410.
NBR 14555.
NBR 13456.
NBR 5419.
NBR 14565.
A divisão correta dos circuitos elétricos em uma instalação residencial é fundamental para garantir sua segurança e eficiência. A NBR 5410 estabelece critérios para essa divisão. Assinale a alternativa que apresenta um desses critérios.
Finalidade do circuito.
Potência do circuito.
Tensão do circuito.
Frequência do circuito.
De acordo com a norma NBR 14039 - Instalações Elétricas de Média Tensão de 1,0kV a 36,2kV, a proteção geral contra sobrecorrentes em instalações com capacidade instalada superior a 300 kVA é realizada por meio de
um disjuntor, exclusivamente, acionado por meio de relés secundários com as funções 50 e 51, fase e neutro (onde é fornecido o neutro).
um disjuntor acionado por meio de relés secundários com as funções 50 e 51, fase e neutro (onde é fornecido o neutro), ou mediante chave seccionadora e fusível, sendo que, neste caso, adicionalmente, a proteção geral na baixa tensão deve ser realizada por disjuntor.
uma chave seccionadora e jogo de fusíveis, exclusivamente, sendo que, neste caso, adicionalmente, a proteção geral, na baixa tensão, deve ser realizada por disjuntor.
um disjuntor acionado através de relés secundários com as funções 50 e 51, fase e neutro (onde é fornecido o neutro), associado a proteção geral, na baixa tensão, realizada exclusivamente por fusíveis NH.
um jogo de fusíveis HH, exclusivamente, sendo que, neste caso, adicionalmente, a proteção geral na baixa tensão deve ser realizada exclusivamente por fusíveis NH.
Ao projetar uma instalação elétrica residencial, é fundamental considerar várias medidas de segurança relacionadas à rota dos condutores e ao número de condutores colocados no mesmo conduto. Em uma instalação elétrica de baixa tensão, a colocação de vários circuitos em um único eletroduto requer a aplicação de um fator específico. Assinale qual das seguintes alternativas corresponde a esse fator:
Fator de potência.
Fator de agrupamento.
Fator de demanda.
Fator de temperatura.
A ISO 9000 é uma norma internacional aplicável a diferentes setores, incluindo o setor de geração, transmissão e distribuição de energia elétrica, em que a qualidade e a eficiência são aspectos fundamentais.
Assinale a alternativa que apresenta uma relação correta entre a ISO 9000 e os sistemas elétricos.
A ISO 9000 estabelece requisitos específicos para a operação e a manutenção de sistemas elétricos.
A ISO 9000 promove a padronização técnica dos processos de fabricação de equipamentos elétricos.
A ISO 9000 auxilia na garantia da qualidade dos serviços elétricos prestados pelas empresas.
A ISO 9000 define normas de segurança para a instalação de sistemas elétricos.
A NBR 5410 estabelece parâmetros para garantir a segurança e a eficiência de sistemas elétricos. Dentre os diversos parâmetros que devem ser observados, há o da seção mínima dos condutores fase em circuitos de iluminação. Assinale a alternativa que apresenta a seção mínima do condutor para esse fim.
1,0 mm².
1,5 mm².
2,5 mm².
6,0 mm².
De acordo com a norma técnica NBR 5410, a seção mínima dos condutores para as tomadas de uso geral é ______ e para os circuitos de iluminação é ______.
A alternativa que preenche correta e respectivamente as lacunas, é
1,5mm² - 2,5mm²
4,0mm² - 1,5mm²
2,5mm² - 2,5mm²
2,5mm² - 1,5mm²
Nos projetos elétricos existem alguns símbolos que são usualmente adotados em função de que eram previstos na NBR. Na tabela a seguir temos alguns dos símbolos utilizados em interruptores. Assinale a alternativa que indica corretamente a descrição desta sequência de símbolos, de cima para baixo.

Chave seccionadora abertura em carga, chave seccionadora abertura sem carga, disjuntor a seco, disjuntor a óleo.
Chave seccionadora abertura em carga, chave seccionadora abertura sem carga, disjuntor a óleo, disjuntor a seco.
Chave seccionadora abertura sem carga, chave seccionadora abertura em carga, disjuntor a óleo, disjuntor a seco.
Chave seccionadora abertura sem carga, chave seccionadora abertura em carga, disjuntor a seco, disjuntor a óleo.
Disjuntor a seco, chave seccionadora abertura em carga, disjuntor a óleo, chave seccionadora abertura sem carga.

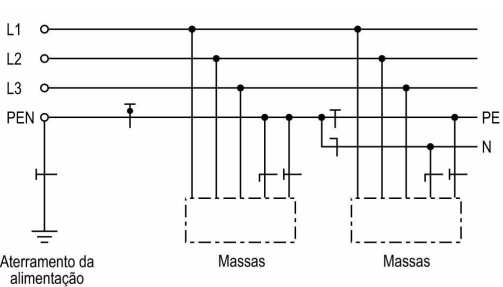

Analise a figura extraída da ABNT NBR 5410:2004.

Qual é o esquema de aterramento que é representado nesta figura?
Esquema TT.
Esquema TN-C-S.
Esquema IT.
Apenas esquema TN-C.
Apenas esquema TN-S.
Em instalações elétricas de média tensão, conforme a norma ABNT NBR 14039:2021, quais cores devem ser empregadas para identificação dos condutores de fase?
Fase A: Verde, Fase B: Azul, Fase C: Amarela.
Fase A: Preta, Fase B: Cinza, Fase C: Verde.
Fase A: Vermelha, Fase B: Branca, Fase C: Marrom.
Fase A: Amarela, Fase B: Verde, Fase C: Vermelha.
Fase A: Azul, Fase B: Preta, Fase C: Cinza.
O termo condutor elétrico é utilizado para designar um corpo formado por um material condutor e destinado primordialmente à condução de corrente elétrica. Em uma instalação elétrica industrial, comercial ou residencial, como a norma ABNT NBR 5410:2004 indica o tipo de condutor elétrico a ser utilizado?
Condutores de cobre com seção de 1,5 mm² para circuitos de iluminação e com seção de 2,5 mm² para circuitos de tomadas.
Condutores de alumínio em fita para sistemas de aterramento.
Condutores de cobre, alumínio ou aço desde que possuam seção suficiente para conduzir as correntes calculadas para cada circuito elétrico.
A capacidade de condução de corrente deve ser calculada levando-se em conta o tipo de isolação do condutor, a forma da instalação, a quantidade de condutores carregados e os fatores de agrupamento.
Os condutores a serem utilizados como "fase" devem ter suas isolações em cor preta ou vermelha; os utilizados como "neutro", em cor verde-amarelo; e os condutores de proteção, em cor azul.
Considerando a norma ABNT NBR IEC 60255, que estabelece padrões para relés e equipamentos de proteção de sistemas elétricos e suas curvas características, qual das alternativas descreve os diferentes tipos de curvas de atuação dos relés?
Curva de tempo inverso padrão, curva extremamente inverso, curva de tempo muito inverso e curva de tempo definido.
Curva de tempo diretamente proporcional, curva de tempo inverso, curva de frequência fixa e curva indiretamente proporcional.
Curva de tempo exponencial, curva de tempo logarítmica, curva de tempo linear e curva de tempo definido.
Curva de corrente constante, curva de corrente variável e curva de corrente pulsante.
Curva de potência ativa, curva de potência reativa e curva de potência aparente.
Em relação à norma ABNT NBR 5419 – Proteção Contra Descargas Atmosférica, assinale a afirmativa incorreta.
O SPDA externo é projetado para interceptar [as] descargas atmosféricas diretas à estrutura, incluindo as [descargas laterais às estruturas], e conduzir a corrente da descarga do ponto de impacto à terra. Tem também a finalidade de dispersar esta corrente na terra sem causar danos térmicos ou mecânicos, nem centelhamentos perigosos que possam iniciar fogo ou explosões.
O SPDA interno é destinado a reduzir os riscos com centelhamentos perigosos dentro do volume de proteção criado pelo SPDA externo, utilizando ligações equipotenciais ou distância de segurança entre os componentes do SPDA externo e outros elementos condutores internos à estrutura.
A falta de continuidade da blindagem e/ou sua espessura inadequada permite a penetração da corrente da descarga atmosférica e seus efeitos pela blindagem, podendo causar danos físicos e risco de vida e falha dos sistemas internos.
Condutores de descida devem ser instalados em linha reta e vertical, constituindo o caminho mais curto e direto para a terra. Cada condutor de descida de um SPDA deve ser provido de uma conexão de medição instalada próximo ao ponto de ligação do aterramento.
Métodos aceitáveis na determinação da posição do subsistema de captação incluem o método do ângulo de proteção, método da esfera rolante, e método das malhas. Os métodos da esfera rolante e das malhas são menos adequados que o método do ângulo de proteção.
De acordo com a NBR5419 - Proteção contra descargas atmosféricas, leia as afirmativas abaixo:
I.A escolha das medidas mais adequadas de proteção deve ser feita pelo responsável técnico e ser protegida, de acordo com o tipo e valor de cada tipo de dano, com os aspectos técnicos e econômicos das diferentes medidas de proteção e dos resultados da avaliação de riscos.
II.Uma proteção ideal para estruturas é envolver completamente a estrutura a ser protegida por uma blindagem contínua perfeitamente condutora, aterrada e de espessura adequada, e, além disso, não é necessário providenciar ligações equipotenciais adequadas para as linhas elétricas e tubulações metálicas que adentram na estrutura nos pontos de passagem pela blindagem.
III.Para efeitos da ABNT NBR 5419, são considerados quatro níveis de proteção contra descargas atmosféricas (I a IV). Para cada NP, é fixado um conjunto de parâmetros máximos e mínimos das correntes das descargas atmosféricas.
Est(á)ão CORRETO(S):
Os itens I, e II, apenas.
Os itens I e III, apenas.
Somente o item II.
Somente o item I.
Os itens I, II e III.
A necessidade de proteção contra descargas atmosféricas e a escolha das medidas adequadas de proteção devem ser buscadas pelos profissionais, por ocasião da elaboração dos projetos.
A proteção que visa a reduzir falhas em sistemas eletroeletrônicos, em uma estrutura a ser protegida, é pautada
pela escolha do método de proteção
pela avaliação de risco
pelas medidas de proteção de surtos
pelos níveis de proteção contra descargas atmosféricas
pelos sistemas de proteção de descargas atmosféricas
A área útil ocupável pelos condutores pode ser determinada a partir dos seguintes dados:
• De – diâmetro externo do eletroduto, em mm.
• ∆De – variação do diâmetro externo, em mm.
• Ep – espessura da parede do eletroduto, em mm.
Considerando:
• De = 62,5 mm
• ∆De = 0,7 mm
• Ep = 2,5 mm
Qual é a área útil compatível de um eletroduto de PVC rígido, tamanho 60, classe B?
2.174,7 mm².
2.192,8 mm².
2.264,2 mm².
2.346,4 mm².
2.532,6 mm².

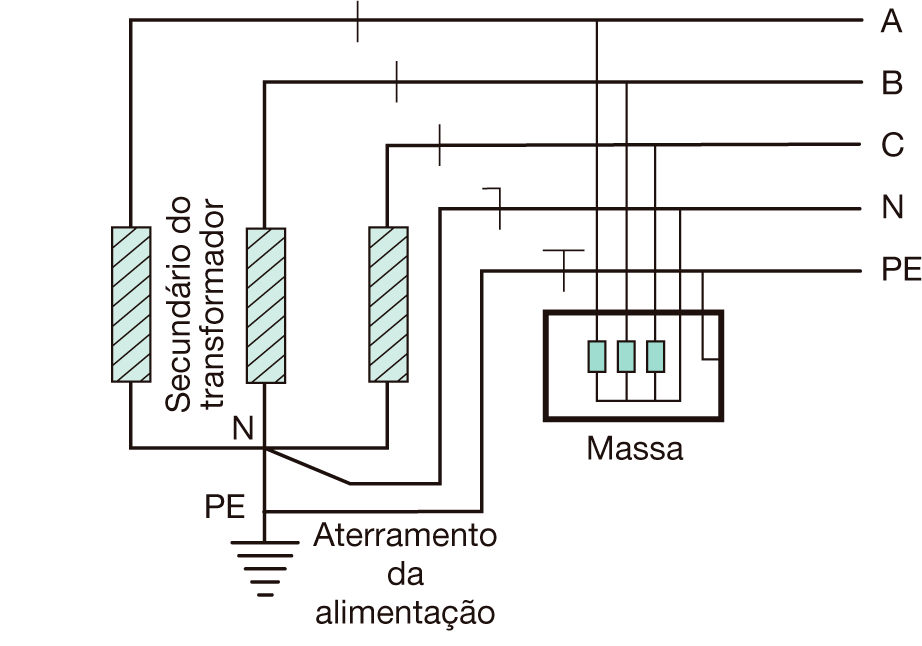

Um importante componente da instalação elétrica é o sistema de aterramento, pois este é capaz de evitar acidentes envolvendo pessoas que utilizam os equipamentos conectados às instalações elétricas e suas massas energizadas acidentalmente devido a algum defeito. A ABNT NBR 5410:2004 classifica os tipos de aterramento quanto a: alimentação em relação à terra, situação das massas em relação à terra e disposição dos condutores de neutro e de proteção (PE). Observe a figura apresentada.

Fonte: MAMEDE FILHO, João. Instalações Elétricas Industriais, 9. ed. Ed. LTC, 2017. Figura 3.9
Qual é o esquema de aterramento apresentado na figura?
IT.
TN-S-C.
TT.
TN-C.
TN-S.
Considerando a norma ABNT NBR 14039, analise as afirmativas a seguir.
1) Uma instalação pode ter várias tensões nominais, uma para cada parte. As tensões nominais das instalações regidas por essa norma são as seguintes: 3 kV, 4,16 kV, 6 kV, 13,8 kV, 23,1 kV e 34,5 kV.
2) No caso de emprego de cores para identificação dos condutores de fase em corrente alternada, devem ser utilizadas as cores vermelha, branca e marrom para as fases A, B e C, respectivamente.
3) As posições de “fechado” e “aberto” dos equipamentos de manobra de contatos não visíveis devem ser indicadas por meio de letras (I e O) e cores (vermelho e verde), devendo ser adotada a convenção I–vermelho para contatos fechados e O– verde para contatos abertos.
4) A documentação mínima que deve constar em um projeto elétrico é composta por: plantas, esquemas (unifilares e outros que se façam necessários), detalhes de montagem (quando necessário), memorial descritivo e especificação dos componentes.
Estão corretas:
1 e 2, apenas.
2 e 3, apenas.
2, 3 e 4, apenas.
1, 3 e 4, apenas.
1, 2, 3 e 4.
