Questões de Concurso sobre Normas ABNT

A NBR 5410 dispõe sobre manutenção elétrica, e sobre o período de manutenção é CORRETO afirmar que:

A norma NBR5410 cita como características e fenômenos susceptíveis de gerar perturbações ou comprometer o desempenho satisfatório de instalações os itens listados na coluna 1. Relacione esses itens com suas respectivas soluções na coluna 2.

Coluna 1 Fenômenos

1. Baixo fator de potência

2. Elevadas correntes de energização

3. Harmônicas

Coluna 2 Soluções

( ) Filtros sintonizados ou ativos

( ) Chaves de partida de motores

( ) Adição de capacitores em sistemas indutivos

Assinale a alternativa que indica a sequência correta, de cima para baixo.

Assinale a alternativa correta com relação ao dimensionamento de condutores em instalações elétricas de baixa tensão.

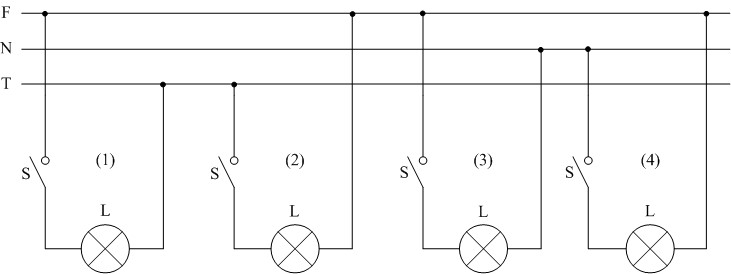

O circuito elétrico representado pela figura a seguir mostra um condutor de Fase (F), um condutor de Neutro (N) e um condutor de Terra (T). A figura também mostra quatro circuitos, numerados de 1 a 4, cada um deles alimentando uma lâmpada (L) por meio de um interruptor (S).

A lâmpada (L) irá acender com o fechamento do interruptor (S) em todos os casos, no entanto, apenas um dos circuitos está instalado de acordo com as recomendações da Norma Brasileira (NBR) n. 5410 da Associação Brasileira de Normas Técnicas (ABNT), que trata de instalações elétricas de baixa tensão. Qual dos circuitos de alimentação de lâmpadas atende às recomendações da ABNT NBR 5410?

Todo e qualquer projeto confeccionado no Brasil deve obedecer a documentos normativos que são elaborados sob responsabilidade da Associação Brasileira de Normas Técnicas (ABNT).

__Qual é a norma da ABNT que rege as instalações elétricas de média tensão de 1,0 kV a 36,0 kV?

Em relação à NBR-5410, a queda de tensão verificada em qualquer ponto de utilização da instalação deve ser inferior ou igual a determinados valores, dados em relação ao valor da tensão nominal da instalação.

A esse respeito, avalie o que se afirma.

I - 6%, calculados a partir dos terminais secundários do transformador MT/BT, no caso de transformador de propriedade da(s) unidade(s) consumidora(s).

II - 6%, calculados a partir dos terminais secundários do transformador MT/BT da empresa distribuidora de eletricidade, quando o ponto de entrega for aí localizado.

III - 5%, calculados a partir do ponto de entrega, nos demais casos de ponto de entrega com fornecimento em tensão secundária de distribuição.

IV - 7%, calculados a partir dos terminais de saída do gerador, no caso de grupo gerador próprio.

Está correto apenas o que se afirma em

De acordo com a NBR 5410, as instalações elétricas de baixa tensão devem obedecer, quanto aos aterramentos funcional e de proteção, a três esquemas de aterramento básicos (TT, TN e IT). Outras letras, especificam a forma de aterramento da massa, utilizando o aterramento da fonte de alimentação. A simbologia convencionada, a letra C, indica:

Em uma edificação, o quadro de distribuição é alimentado com quatro fios, sendo três 3 fases, um neutro e um terra. Sabendo-se que a tensão entre fase e neutro é 220 volts, de acordo com as normas técnicas, esse quadro

Para o correto dimensionamento de condutores, algumas tabelas consideram o número de condutores carregados.

Abaixo são colocados alguns esquemas de ligação de uma instalação.

Esquema de ligação

( ) Monofásico a dois condutores

( ) Monofásico a três condutores

( ) Bifásico sem neutro

( ) Bifásico com neutro

Assinale a alternativa que preenche corretamente o número de condutores carregados para cada esquema, de cima para baixo.

A grande maioria das instalações elétricas industriais utiliza-se do elemento condutor em cobre. Para reduzir o custo do projeto, convém utilizar o condutor em alumínio, entretanto a NBR 5410 restringe a utilização desse condutor em seções nominais que sejam iguais ou superiores a

Com base na norma brasileira de instalações elétricas, determine a potência aparente para as tomadas e iluminação necessárias para a cozinha de uma residência, conforme Imagem 20 abaixo.

Imagem 20

Segundo a NBR5410, em cada cômodo ou dependência deve ser previsto pelo menos um ponto de luz fixo no teto, comandado por interruptor. Contudo, em acomodações tais quais hotéis, motéis e similares tem-se a opção de se substituir o ponto de luz fixo no teto por tomada de corrente, com potência mínima de 100 VA, comandada por interruptor de parede.

O levantamento das potências é feito mediante uma previsão das cargas mínimas de iluminação e tomadas a serem instaladas. A NBR 5410/04, referente às instalações elétricas de baixa tensão, determina algumas recomendações para o levantamento de cargas de iluminação. Dadas condições para se estabelecer a quantidade mínima de pontos e previsão de cargas de iluminação, é CORRETO afirmar:

Baseado na norma brasileira de instalações elétricas, determine o número de TUG e a potência aparente total necessária para o ambiente da cozinha de uma residência conforme imagem abaixo:

A NBR 5410 permite a utilização de condutores de alumínio em instalações de estabelecimentos industriais desde que possuam seção nominal igual ou superior a 16 mm2 ou desde que a instalação seja alimentada diretamente por subestação de transformação própria.

Nas afirmações abaixo marque (V) se forem VERDADEIRAS e (F) se forem FALSAS, e em seguida assinale a alternativa com a sequência CORRETA.

( ) Uma das medidas de proteção contra choques elétricos, previstas na NBR 5410/2004, é a chamada separação elétrica. Assim como a proteção por seccionamento automático da alimentação, ela se presta a uso generalizado, não se restringindo a uma medida de aplicação pontual.

( ) Bloqueios e impedimentos são dispositivos que impedem qualquer contato com partes energizadas das instalações elétricas. São componentes que possam impedir que pessoas ou animais toquem acidentalmente as partes energizadas, garantindo assim que as pessoas sejam advertidas de que as partes acessíveis, através das aberturas, estão energizadas e não devem ser tocadas.

( ) Os isolamentos das partes vivas referem-se a elementos construídos com materiais dielétricos (não condutores de eletricidade) que têm por objetivo isolar condutores ou outras partes da estrutura que estão energizadas, para que os serviços possam ser executados com efetivo controle dos riscos pelo trabalhador.

Relacione os esquemas de aterramento listados abaixo, com suas respectivas descrições, segundo a NBR14039.

Coluna 1 Esquema

1. TNR

2. TTN

3. TTS

Coluna 2 Descrição

( ) O condutor neutro e o condutor de proteção das massas de subestação são ligados a um único eletrodo de aterramento.

( ) Possui um ponto de alimentação diretamente aterrado, sendo as massas da instalação e da subestação ligadas a esse ponto através de condutores de proteção.

( ) O condutor neutro e o condutor de proteção das massas da subestação são ligados a eletrodos de aterramento distintos.

Assinale a alternativa que indica a sequência correta, de cima para baixo.

À luz da NBR 9050, Norma Regulamentadora que trata de Acessibilidade a edificações, mobiliário, espaço e equipamentos urbanos, considere as seguintes afirmativas a respeito dos elementos de acionamento para abertura de portas:

-

I. As maçanetas devem, preferencialmente, ser do tipo alavanca.

II. As maçanetas devem, preferencialmente, ser do tipo bola.

III. Os acionamentos devem ser do tipo torção.

-

Está correto o que se afirma em

Relacione corretamente as normas de serviços de eletricidade.

Coluna 1 Norma

1. NBR14039

2. NBR5419

3. NBR5410

Coluna 2 Descrição

( ) Instalações elétricas de baixa tensão

( ) Proteção contra descargas atmosféricas

( ) Projeto e execução de instalações de média tensão

Assinale a alternativa que indica a sequência correta, de cima para baixo.

Assinale a alternativa correta em relação ao projeto de condutores em instalações de média tensão.
