Assinale a alternativa correta em relação aos sistemas de proteção contra descargas atmosféricas diretas em prédios residências.
A
O condutor de descida nunca deverá passar por um duto metálico.
B
Os sistemas de proteção contra descargas atmosféricas podem ser divididos em rede captora de descargas, descidas, fusíveis ou disjuntores, e aterramentos.
C
Deve-se tomar o cuidado de nunca conectar os sistemas de aterramento às ferragens estruturais e fundações de edificações.
D
Os sistemas de proteção contra descargas atmosféricas diretas têm por objetivo básico interceptar raios e interromper a corrente de descarga.
E
No mínimo, deverão ser instaladas duas descidas, independentemente de o cálculo efetuado indicar um valor menor.
Com base na Norma Brasileira ABNT NBR 5410, numere a COLUNA II de acordo com a COLUNA I, indicando as definições corretas para os esquemas de aterramento.
COLUNA I
1. TN-S
2. TN-C-S
3. TN-C
4. IT
5. TT
COLUNA II
( ) Aterramento no qual as funções de neutro e de proteção são combinadas em um único condutor, na totalidade do esquema.
( ) Esquema de aterramento que possui um ponto da alimentação diretamente aterrado, estando as massas da instalação ligadas a eletrodo(s) de aterramento eletricamente distintos do eletrodo de aterramento da alimentação.
( ) Instalações elétrica em que o neutro da alimentação é isolado ou aterrado por impedância.
( ) Esquema de aterramento no qual o condutor neutro e o condutor de proteção são distintos.
( ) Aterramento no qual as funções de neutro e proteção são combinadas em um único condutor em uma parte do circuito.
Assinale a sequência correta.
A
3 2 5 4 1
B
4 1 5 3 2
C
3 5 4 1 2
D
2 5 1 3 4
Com base na Norma Brasileira ABNT NBR 5410, assinale com V as afirmativas verdadeiras e com F as falsas.
( ) A Norma Brasileira ABNT NBR 5410 aplica-se às instalações elétricas de edificações em baixa tensão, exceto aquelas destinadas ao uso industrial, que possuem norma própria.
( ) A Norma Brasileira ABNT NBR 5410 aplica-se às instalações elétricas de edificações, incluindo circuitos em corrente contínua até 1500 V.
( ) A Norma Brasileira ABNT NBR 5410 não se aplica às instalações elétricas de iluminação pública ou redes públicas de distribuição de energia em baixa tensão.
( ) A Norma Brasileira ABNT NBR 5410 também se aplica às instalações elétricas de baixa tensão em minas.
Assinale a sequência correta.
A
V F V F
B
F V V F
C
F F F V
D
V V F V
Com base na Norma Brasileira ABNT NBR 5410, assinale com V as afirmativas verdadeiras e com F as falsas.
( ) O esquema de aterramento TN-S é aquele no qual as funções de neutro e de proteção são combinadas em um único condutor, na totalidade do esquema.
( ) O esquema de aterramento TT é aquele que possui um ponto da alimentação diretamente aterrado, estando as massas da instalação ligadas a eletrodo(s) de aterramento eletricamente distintos do eletrodo de aterramento da alimentação.
( ) Instalações elétricas em que o neutro da alimentação é aterrado por impedância é considerado esquema IT, desde que as massas da instalação sejam ligadas a um mesmo eletrodo de aterramento, o qual é distinto do eletrodo de aterramento da alimentação.
( ) No esquema de aterramento TN-C, o neutro e o condutor de proteção são conectados em um mesmo eletrodo de aterramento, mas as massas podem ser conectadas a eletrodos de aterramento diferentes.
Assinale a sequência correta.
A
V F V V
B
F V V F
C
V V F V
D
F V F F

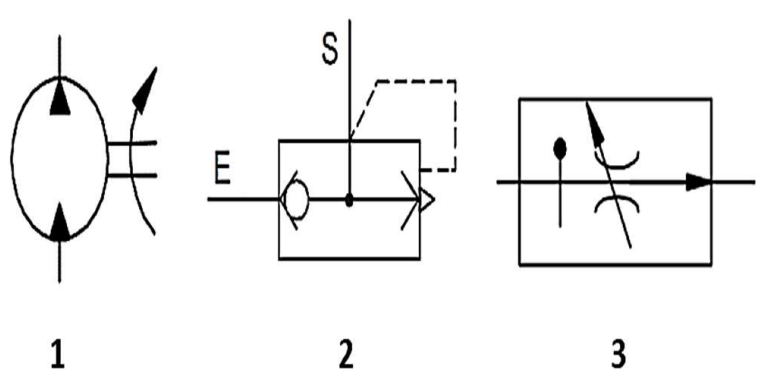

A Associação Brasileira de Normas Técnicas, através das referências normativas da ISO 1219-1, ISO 1219-2 e do Projeto de Norma Internacional ISO/DIS 14617-5, padronizou os símbolos gráficos e diagramas de circuitos dos sistemas e componentes hidráulicos e pneumáticos. De acordo com esta norma, assinale a alternativa que descreve a nomenclatura CORRETA dos símbolos abaixo, respectivamente.
A
1- Motor pneumático; 2- Válvula de alívio de simples estágio; 3- Válvula reguladora de vazão em série de três vias.
B
1- Bomba-motor hidráulico; 2- Válvula de alívio de duplo estágio; 3- Válvula reguladora de vazão em série.
C
1- Bomba-motor hidráulico; 2- Válvula de alívio operada eletricamente; 3- Válvula reguladora de vazão em série, de bloqueio.
D
1- Motor pneumático; 2- Válvula de sequência; 3- Válvula reguladora de vazão em série de duas vias.
E
1- Bomba-motor hidráulico; 2- Válvula de escape rápido; 3- Válvula reguladora de vazão em série, com compensação de pressão e temperatura.
A respeito da Norma 16819 de 2020, que versa sobre a eficiência energética em instalações elétricas de baixa tensão, analise as afirmativas a seguir.
I. Especifica requisitos para projetos de todos os tipos de instalações elétricas de baixa tensão, visando à eficiência energética, sem, contudo, abordar a geração local de energia.
II. Especifica as várias medidas baseadas na economia do consumo de energia em quilowatt-hora em edificações já existentes.
III. Prioriza o atendimento do conforto térmico e lumínico por meio de recursos naturais.
Está correto somente o que se afirma em:
A
I;
B
II;
C
III;
D
I e II;
E
II e III.
Ano:
2023
Banca:
Instituto Verbena

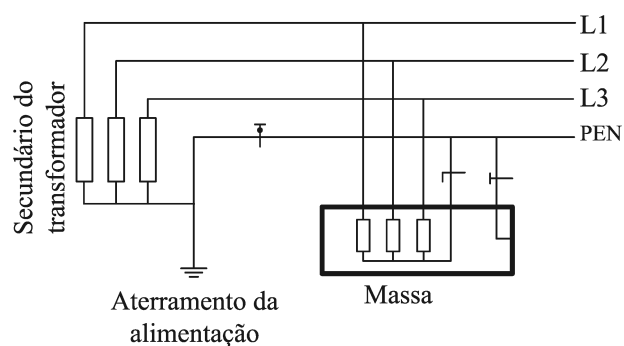

A Norma ABNT NBR 5410-2004 classifica o esquema de aterramento TN como sendo o que possui um ponto da alimentação diretamente aterrado, sendo as massas ligadas a esse ponto através de condutores de proteção. Observe a figura a seguir.
A variante do esquema TN apresentada na figura é a
A
TN-S.
B
TN-C-S.
C
TN-T.
D
TN-C.
Com base na Norma Brasileira ABNT NBR 5410, assinale com V as afirmativas verdadeiras e com F as falsas.
( ) O uso de dispositivos de proteção de corrente diferencial-residual não é reconhecido como proteção adicional contra choques elétricos, mas como proteção obrigatória, a partir da versão de 2004 da norma.
( ) Os dispositivos de proteção de corrente diferencial-residual devem possuir correntes diferenciais-residuais nominais inferiores a 10 mA.
( ) É obrigatório o uso de dispositivos de proteção de corrente diferencial-residual em residências, em locais como área de serviço e cozinha.
( ) No que se refere a tomadas de corrente, a exigência de proteção adicional por dispositivo de proteção de corrente diferencial-residual de alta sensibilidade se aplica apenas a tomadas com correntes nominais até de 32 A.
Assinale a sequência correta.
A
F F V V
B
V V F F
C
V F F V
D
F V F F
Marque como verdadeiro (V) ou falso (F) cada uma das seguintes afirmações sobre instalações elétricas em baixa tensão:
( ) Em instalações elétricas em baixa tensão, o dimensionamento de condutores leva em consideração a capacidade de corrente, a queda de tensão e a densidade de corrente máxima admissível.
( ) O fator de potência é uma preocupação importante apenas em instalações elétricas em alta tensão.
( ) A norma NBR 5410 trata especificamente das instalações elétricas em edificações.
( ) O dimensionamento de condutos deve considerar apenas a capacidade de corrente, não a queda de tensão.
( ) Os quadros de distribuição em instalações elétricas em baixa tensão são responsáveis apenas pelo controle de iluminação.
A
V - V - V - F - F
B
V - F - V - V - F
C
V - F - V - F - V
D
V - F - V - F - F
E
F - F - V - F - F
Um determinado circuito trifásico de uma instalação elétrica possui corrente nominal de 129,75 A. Esta é uma das informações que possibilita a escolha correta do condutor para este circuito através das tabelas 36 e 37 da ABNT NBR 5410:2004, que expressa a capacidade de condução de corrente dos condutores em função da sua seção transversal. Segundo a ABNT NBR 5410:2004, quais outras informações devem ser utilizadas/consideradas para a escolha correta do condutor de um circuito?
A
É necessário conhecer apenas a corrente do circuito para se determinar o condutor.
B
Modo de instalação do condutor, fator de agrupamento, fator de perdas e tipo de isolação.
C
Modo de instalação do condutor, fator de agrupamento, fator de temperatura e tipo de isolação.
D
Modo de instalação do condutor, fator de assimetria, fator de temperatura e tipo de isolação.
E
Modo de instalação do condutor, fator de agrupamento, fator de assimetria, fator de perdas e tipo de isolação.
Assinale a alternativa que corresponde ao símbolo abaixo.
A
Antena
B
Resistor
C
Reostato
D
Resistor variável
A Norma ABNT NBR 5410 estabelece os princípios fundamentais e as determinações das características gerais que orientam os seus objetivos e prescrições, sendo
A
a proteção contra choques elétricos obrigatória para o risco associado a contato acidental com parte viva perigosa, e não obrigatória para falhas que acidentalmente coloquem uma massa sob tensão.
B
proibido o seccionamento da alimentação da instalação elétrica, de seus circuitos e de seus equipamentos para fins de manutenção, verificação e localização de defeitos e reparos.
C
a execução da manutenção das instalações elétricas permitida por pessoal não qualificado, desde que o projeto tenha sido realizado por pessoal qualificado a conceber e a executar os trabalhos em conformidade com essa norma.
D
dispensada a inspeção da instalação no caso de reforma de projeto de instalação já existente e que tenha sido realizada inspeção, na execução original da instalação, antes da reforma, com vista a assegurar que ela foi executada de acordo com essa norma.
E
obrigatório que os condutores que não os condutores vivos e outras partes destinadas a escoar correntes de falta devem poder suportar essas correntes, sem atingir temperaturas excessivas.
Se o circuito de alimentação de um edifício é protegido por disjuntor com corrente nominal de 200 A, é correto afirmar que a corrente de projeto desse circuito não é superior a 200 A.
C
Certo
E
Errado
Seguindo as normas brasileiras pertinentes, assinale a alternativa que apresenta corretamente estruturas que podem ser usadas como condutores de proteção em sistemas de aterramento e equipotencialização.
A
Armações, coberturas metálicas ou blindagens de cabos.
B
Partes metálicas flexíveis.
C
Tubulações de água.
D
Armadura do concreto.
E
Estruturas e elementos metálicos da edificação.
Ano:
2023
Banca:
Instituto Verbena
Nos projetos de instalações elétricas, em unidades residenciais, o número de pontos de tomadas de uso geral deve ser fixado de acordo com critérios estabelecidos em norma. Considere um dormitório com área de 18,9 metros quadrados e perímetro de 17,8 metros. Segundo a NBR 5410 de 2004, qual deve ser o número mínimo de tomadas de uso geral para esse ambiente?
A
3.
B
4.
C
5.
D
6.
As normas regulamentadoras visam a garantir a segurança dos trabalhadores e a conformidade das práticas laborais e devem ser seguidas por empresas do setor elétrico.
Nesse contexto, assinale a alternativa que apresenta a importância da NR-10 na geração, transmissão e distribuição de energia elétrica.
A
A NR-10 define os procedimentos de manutenção preventiva dos equipamentos elétricos.
B
A NR-10 estabelece os requisitos para a formação e a capacitação dos trabalhadores envolvidos com eletricidade.
C
A NR-10 regula os custos de geração, transmissão e distribuição de energia elétrica.
D
A NR-10 estabelece os procedimentos de emergência em casos de falhas na geração, transmissão ou distribuição de energia elétrica.
O Padrão Brasileiro de Plugues e Tomadas, indicado pela norma NBR 14136, determina que a tomada padrão no Brasil é a que tem três orifícios redondos de:
A
3,8 mm ou 4,0 mm (a tomada tipo N ou B).
B
4,5 mm ou 5,0 mm (a tomada tipo B).
C
4 mm ou 4,8 mm (a tomada tipo N ou B).
D
4 mm ou 4,8 mm (a tomada tipo N).
E
4,2 mm ou 4,5 mm (a tomada tipo N).

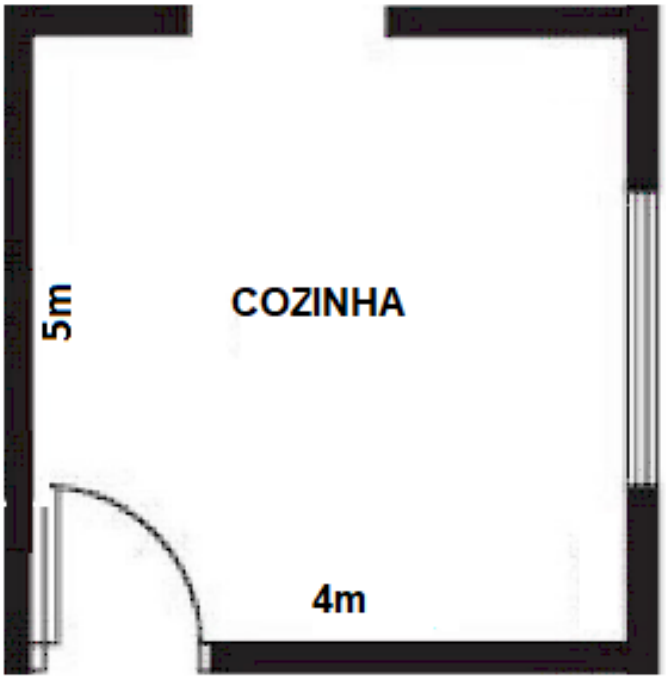

Considerando a Norma Brasileira de Instalações Elétricas, determine o número de TUG para a cozinha de uma residência.
A
3 TUG.
B
4 TUG.
C
5 TUG.
D
6 TUG.
E
7 TUG.
O escopo da norma ABNT NBR 16665:2019, apresenta um procedimento simplificado de cálculo de carga térmica de ar-condicionado para instalações residenciais, com os seguintes objetivos:
I. Partir das informações do cliente, calcular os parâmetros de capacidade de refrigeração e aquecimento.
II. Orientar o cliente nas ações para redução da necessidade de refrigeração/aquecimento, por exemplo, vidros com tratamento térmico de reflexão e/ou absorção da radiação solar.
III. Estimar o ponto de energia elétrica necessário e a sua compatibilidade com o disponível na instalação.
Quais estão corretas?
A
Apenas II.
B
Apenas I e II.
C
Apenas I e III.
D
Apenas II e III.
E
I, II e III.
De acordo com a ABNT NBR 16415:215, o uso de caminhos embutidos em paredes do tipo drywall exige que tipos específicos de cabos sejam utilizados. Em instalações fixas onde o impacto sobre o cabeamento instalado pode ocorrer (especialmente em caminhos de cabos até 50 mm de altura acima do piso acabado), deve haver uma proteção adicional por meio de:
I. Características elétricas da estrutura de caminho.
II. O local selecionado para a instalação do caminho.
III. Provisão de proteção elétrica adicional geral ou localizada.
Quais estão corretas?
A
Apenas II.
B
Apenas I e II.
C
Apenas I e III.
D
Apenas II e III.
E
I, II e III.
