Questões de Concurso sobre Partida e Controle de velocidade

Na partida de motores de indução trifásicos, é comum a utilização da chave delta-estrela: os motores partem com seus enrolamentos ligados em delta, para aumentar o conjugado de partida; em seguida, são ligados em estrela, para o funcionamento em regime permanente.

Considere as afirmativas a seguir a respeito de acionamento de motor por meio de uma chave estrela-triângulo.

I. Os terminais dos enrolamentos do motor devem ser acessíveis.

II. A potência na partida é $\sqrt{3}$ vezes menor.

III. A corrente de linha é 3 vezes menor.

É correto somente o que se apresenta em:

Em um projeto é usado um motor M1 de indução, trifásico, com rotor tipo gaiola de esquilo, que aciona uma carga mecânica de elevada inércia em um moinho. Há uma grande preocupação em controlar a partida de M1 para que seja reduzida sua corrente de partida. Uma solução possível é acionar M1 por meio de

Uma máquina elétrica apresenta torque máximo de 10 kgf.m e velocidade máxima de 1800 RPM. Essas medidas, no sistema internacional de unidades são, aproximadamente e respectivamente:

Em um sistema de controle de motores elétricos, qual é a função de um inversor de frequência e quais são as vantagens de sua utilização em comparação com métodos tradicionais de controle de velocidade?

Avalie as seguintes afirmativas a respeito das chaves estrela-triângulo:

I. São usadas em motores que possuem apenas três terminais acessíveis.

II. O primeiro estágio de partida do motor é o triângulo.

III. O torque de partida do motor é reduzido em 1/3 do torque nominal.

Está correto o que se afirma em

No método de partida com rampa dupla, utilizando-se um soft starter, é possível escolher entre dois perfis de partida, com tempo de partida e torque ajustáveis separadamente.

Para realizar periodicamente a inversão do sentido de rotação de um motor de indução do tipo gaiola de esquilo, basta permutar quaisquer duas das três linhas de alimentação do motor.

Sobre o acionamento de máquinas elétricas, a respeito da partida estrela-triângulo, analise as assertivas abaixo:

I. É utilizada em motores monofásicos que necessitam de altas correntes de partida.

II. Utilizada em motores trifásicos, esse dispositivo de partida estabelece na partida uma conexão nos enrolamentos do motor em configuração triângulo. Após algum tempo programado em um temporizador, o dispositivo estabelece nova conexão em configuração estrela, assumindo assim a configuração de funcionamento em regime permanente.

III. Utilizada em motores trifásicos, esse dispositivo limita a corrente na partida do motor, ao realizar configurações diferentes nos enrolamentos, um tipo de configuração durante o tempo de partida e após tempo de retardamento programado, outra configuração em regime permanente.

Quais estão corretas?

A aplicação de uma chave do tipo estrela-triângulo no acionamento de um motor de indução trifásico tem por objetivo:

Em função da interação entre os campos do rotor e do estator, o torque produzido no motor síncrono, a partir do momento em que ele alimentado pela rede trifásica de energia, é incapaz de realizar a partida do motor.

Um dispositivo empregado com sucesso para dar a partida no motor síncrono e que propiciou o advento dos motores de indução é o(a)

A respeito de partidas de motores de indução, é correto afirmar que:

Partidas indiretas são utilizadas para reduzir a corrente elétrica no instante da partida de um motor trifásico. Uma partida indireta bastante utilizada é a partida estrela-triângulo, cujo sistema realiza a partida do motor trifásico conectado em estrela e após alguns segundos, quando o motor já se encontrar em movimento, o sistema migrará para a conexão em triângulo.

Na partida estrela triângulo, o valor da corrente no instante do acionamento será aproximadamente:

Para reduzir a corrente de partida dos motores assíncronos, é usual acioná-los com a denominada chave delta-estrela; assim, durante a partida, os enrolamentos trifásicos desses motores são conectados em delta e, em regime permanente, passam a ser conectados em estrela.

Um sistema de HVAC foi proposto com unidades de condicionamento de ar, utilizando acionamento eletrônico de velocidade variável para os motores de seus compressores. Esse tipo de acionamento, que emprega um inversor de frequência, tem como vantagens:

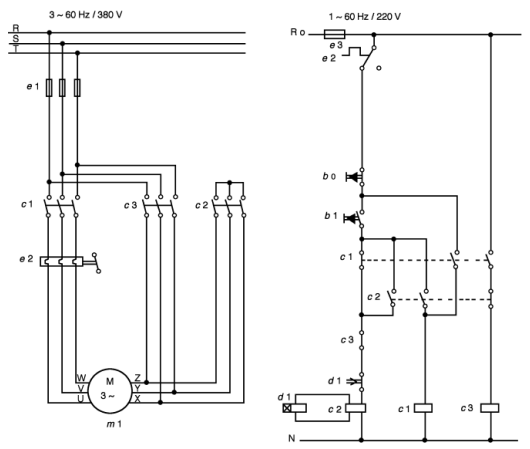

Analise a figura abaixo e as assertivas a seguir:

I. A figura apresenta os diagramas de força e de controle de um acionamento estrela-triângulo de máquina trifásica de indução.

II. No diagrama, o botão b1 ativa o acionamento da máquina.

III. Nesse tipo de acionamento, após um tempo pré-programado, a máquina inverte o sentido de rotação.

IV. As contactoras C1, C2 e o dispositivo de retardamento d1 são responsáveis pela sequência inicial de partida do motor em estrela.

Quais estão INCORRETAS?

O dispositivo C1 é responsável por acionar a parte triângulo da chave estrela-triângulo de partida do motor.

O aumento gradual da tensão eficaz fornecida a um motor, até chegar em seu valor nominal, é característica da partida:

Com relação a dispositivos atuadores, assinale a opção correta.

Entre os estudos pertinentes à solução de problemas de Engenharia Elétrica, uma análise importante é o efeito das partidas de motores, realizadas através dos seus circuitos de força e comando. Analise as assertivas abaixo em relação a motores trifásicos de indução:

I. Na partida com chave estrela-triângulo, a corrente de partida corresponde a 1/3 da corrente de partida do acionamento de forma direta.

II. Na partida com chave compensadora ajustada com o tape em 80%, o conjugado de partida corresponde a 80% do conjugado de partida do acionamento de forma direta.

III. Na partida com chave estrela-triângulo, o conjugado de partida é igual ao conjugado de partida do acionamento de forma direta.

IV. Na partida com chave compensadora ajustada com o tape em 80%, a corrente de partida corresponde a 64% da corrente de partida do acionamento de forma direta.

Quais estão corretas?
