O aumento da resistência de campo de um motor de corrente contínua com excitação em derivação implica que a máquina passe a operar com uma rotação mais elevada.

Com relação ao esquema de partida de motores de indução por meio de chave estrela-triângulo, é CORRETO afirmar que

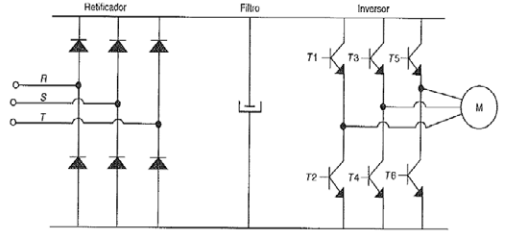

Inversores de frequência desempenham um papel crucial em sistemas de acionamentos, oferecendo controle preciso de motores elétricos.

Assinale a alternativa que apresenta corretamente o efeito de se aumentar a frequência de operação em um motor controlado por um inversor de frequência.

As chaves denominadas soft-starter utilizadas para partida de motores de indução também apresentam funções programáveis que permitem configurar o sistema de acionamento de acordo com as necessidades do usuário. O comando dos tiristores é feito por um microprocessador, o qual fornece algumas funções. Sendo assim, avalie as seguintes afirmações:

I. Possuem a função de controle das rampas de aceleração e desaceleração de motores.

II. Proteção do motor contra aquecimentos devido a sobrecargas ou a partidas demasiadamente frequentes.

III. Detecção de desequilíbrio ou falta de fases e de defeitos nos tiristores.

IV. Frenagem por injeção de corrente alternada com campo reverso, não sendo possível a frenagem por corrente contínua.

Assinale a alternativa que apresenta APENAS as afirmações CORRETAS.

O responsável pela manutenção elétrica e mecânica da empresa entregou o esquema abaixo para um eletricista:

É CORRETO afirmar que se trata de um acionamento de motor elétrico por:

Motores elétricos podem ser considerados como as principais cargas elétricas em ambientes industriais. A fim de tirá-los da inércia inicial, uma corrente consideravelmente acima da nominal é necessária. Dependendo da quantidade de equipamentos e de suas potências, essa corrente deve ser controlada para que não haja afundamento dos níveis de tensão e nem acionamento do sistema de proteção. Para tanto, diferentes esquemas de partidas são usados. Nesse contexto, dadas as afirmativas,

I. A partida com inversores de frequência é fundamentada no fato de a variação da frequência de alimentação de uma máquina variar a sua velocidade. Assim como os soft-starters, os inversores de frequência evitam solavancos causados pela variação repentina de tensão que outras partidas têm. Os custos entre inversores e soft-starters para uma mesma potência são próximos e a escolha é basicamente feita de acordo com a necessidade de controle de velocidade ou não.

II. O uso da partida estrela-triângulo é baseado na redução da tensão de partida e, consequentemente, da redução da sua corrente de partida. Nela a tensão de partida é reduzida para 58% e a corrente e o torque de partida são reduzidos para 33%, em comparação aos valores nominais.

III. A partida compensada geralmente tem componente mais caro do que a partida estrela-triângulo, mas não tem as limitações desta como a necessidade de o motor ter duas tensões diferentes ou de a tensão de alimentação ser igual à tensão do lado triângulo do motor.

verifica-se que está/ão correta/s

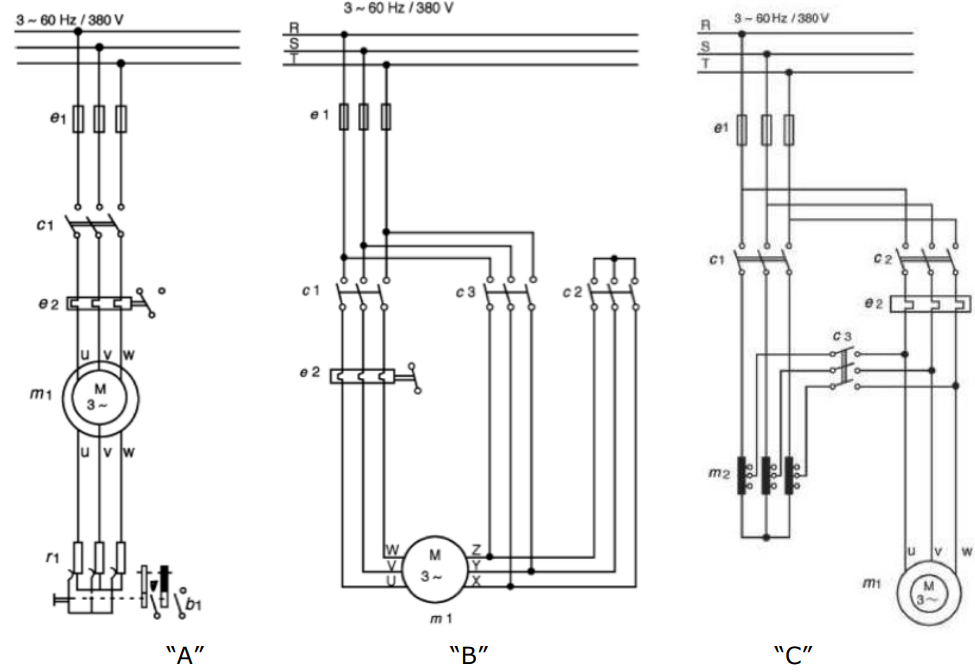

Sobre partida de motores, analise a Figura 8 e relacione a Coluna 1 à Coluna 2, associando os tipos de partidas de motores aos seus respectivos diagramas.

Figura 8

Coluna 1

1. Estrela-triângulo.

2. Rotor de anéis.

3. Autotransformador.

4. Acoplamento de Indução.

Coluna 2

( ) Diagrama “A”.

( ) Diagrama “B”.

( ) Diagrama “C”.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Um motor CC de 36,5 kW e tensão de alimentação de 220 V possui uma resistência de armadura de 0,05 Ω e uma corrente a plena carga menor que 200 A. Para reduzir a corrente de partida desse motor, foi empregada uma resistência de partida, em série com a armadura.

Qual deve ser o valor dessa resistência para que tenhamos uma corrente de partida de 550 A?

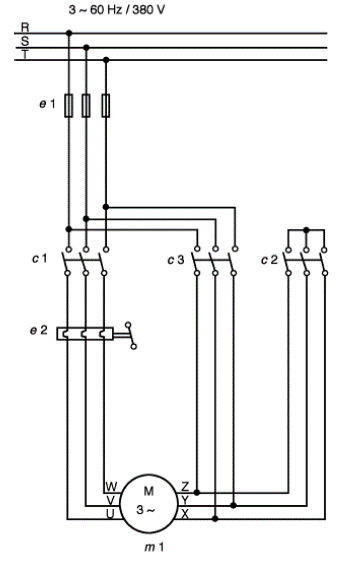

A partir do esquema de ligação do motor de indução trifásico da figura a seguir, pode-se afirmar que o esquema de ligação é uma partida do tipo:

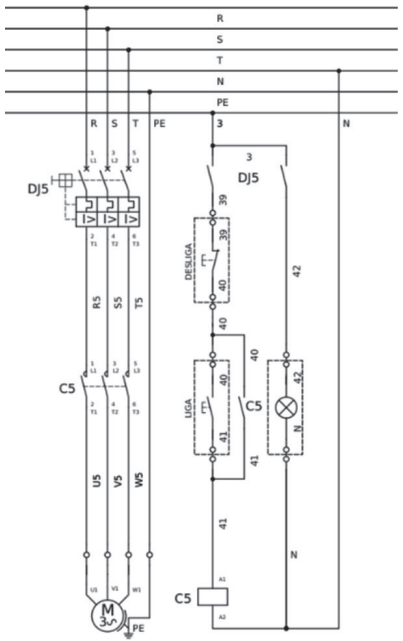

O motor elétrico, como um componente intrinsecamente ligado ao universo elétrico, requer a interação de múltiplos equipamentos para o pleno desempenho de suas funções. Esses equipamentos desempenham papéis de vital importância ao canalizar a energia elétrica, transformando-a com maestria em energia mecânica. Isso, por sua vez, viabiliza o movimento de máquinas, veículos e uma diversidade de aplicações industriais que sustentam o nosso mundo moderno. A figura abaixo apresenta de forma clara um diagrama trifilar que retrata o processo de partida direta de um motor elétrico. Dentre as opções fornecidas, selecione a alternativa que de maneira precisa, ordenada e correta elenca os equipamentos essenciais para a partida direta de um motor elétrico, seguindo o sentido da tensão primeiro no circuito de força e depois no circuito de comando.

Figura – Partida Direta de Motor.

O conceito de escorregamento para motores elétricos trata da diferença entre a velocidade no eixo do motor e a velocidade do campo girante. Para um motor de indução trifásico de 4 pólos, uma velocidade de 1750 RPM, em 60 Hz, o escorregamento é:

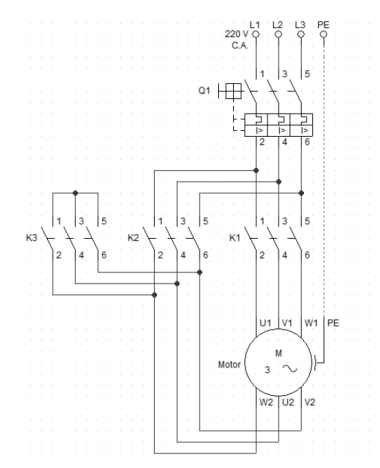

De acordo com o diagrama de ligação a seguir, podemos afirmar que este motor de indução utiliza o seguinte tipo de partida:

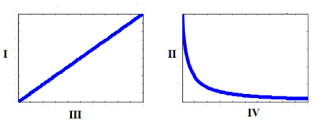

Considerando-se os gráficos abaixo, no que diz respeito ao controle de velocidade do motor de corrente contínua, assinalar a alternativa que identifica CORRETAMENTE os elementos indicados:

O motor de indução trifásico é amplamente utilizado na indústria há décadas, pois é projetado para aplicações em que

No diagrama de potência da partida direta de um motor de indução trifásico, basta que se represente o relé térmico e os contatos de força do contator.

Observe uma partida estrela triângulo com reversão:

Marque V para as afirmativas verdadeiras e F para as falsas.

( ) O eletricista verificou que, ao atingir 80% da velocidade nominal, o fusível e1 sempre se rompe. Um provável defeito é o contato KY com contatos atracados constantemente e independente do acionamento da bobina.

( ) No diagrama de carga há inversão de duas fases do KD para KE. Se houver a troca de três fases entre si também há reversão.

( ) O ajuste do relé de sobrecarga é realizado pela corrente de fase do motor vezes o fator de serviço.

( ) O desligamento de KY se dá primeiramente pela abertura de K delta contatos 21/22.

( ) Ao realizar o comando de reversão para a esquerda, o motor é desligado. Um provável defeito é o contato Ke contatos 43/44.

A sequência está correta em

A Figura 13 apresenta um diagrama de ligação de um tipo de partida de motor trifásico. Trata-se de uma ligação de partida:

Figura 13

Caso o motor possua seis terminais acessíveis e potência nominal de 5 CV com tensão trifásica 220/380 V, 60 Hz, então, para uma rede de alimentação, L1-L2-L3, de 380 V, 60 Hz, o motor deverá ser ligado na configuração estrela.

Assinale a alternativa que completa a frase abaixo.

Os motores elétricos, durante a partida, solicitam da rede de alimentação uma corrente de valor elevado, da ordem de _______ a _______ vezes sua corrente nominal.

Considere um motor shunt de 3795 rpm de velocidade sem carga. Quando esse motor é acionado com carga máxima, a velocidade cai para 3450 rpm. Qual é a sua regulação de velocidade?
