Questões de Concurso sobre Partida e Controle de velocidade

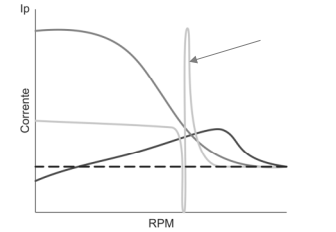

A figura a seguir representa as formas de partida de um motor e a variação de corrente em função da velocidade.

(Disponível em: https://blog.rhmateriaiseletricos.com.br)

A curva característica indicada pela seta representa

Em uma fábrica de automóveis, os motores elétricos são utilizados para acionar as máquinas e equipamentos. O tipo de acionamento utilizado pode influenciar na eficiência energética e no desempenho dos motores. Assinale a alternativa que apresenta 3 métodos de acionamento de motores elétricos de indução.

Qual é a função do componente identificado como K6, na figura que representa o circuito de comando?

Os motores elétricos são máquinas que recebem energia elétrica da rede e fornecem energia mecânica no seu eixo. Durante os primeiros segundos, após sua ligação, o motor absorve uma corrente bem acima da nominal, o que pode causar interferência no funcionamento de equipamentos instalados no mesmo sistema devido à queda de tensão excessiva, além da necessidade de superdimensionar os sistemas de proteção, com consequente aumento de custos. Em relação aos diferentes tipos de acionamento de motores, assinale a alternativa correta.

Analise o diagrama esquemático da Figura 8 (diagrama elétrico à esquerda e controle e acionamento lógico à direita).

Figura 8

Assinale a alternativa que indica o tipo de partida apresentado no diagrama.

A chave de partida soft starters é um dispositivo eletrônico utilizado para controlar o início suave de motores elétricos, reduzindo o estresse mecânico e elétrico no motor. Considerando a chave de partida soft-starter marque V para as afirmativas verdadeiras e F para as falsas, e assinale a ordem CORRETA de V e F.

( ) A soft starter controla a tensão da rede elétrica por meio do disparo de chaves MOSFET devido à alta frequência necessária para seu funcionamento.

( ) A soft starter controla a tensão da rede elétrica por meio do disparo de TBJ devido à alta corrente que o motor exige.

( ) No circuito de potência do Soft-Starter há um circuito snubber (geralmente um circuito RC) que possui a função de proteger contra variações da tensão aplicada nas chaves eletrônicas.

( ) Algumas chaves de partida Soft-Starter pode utilizar a injeção de corrente contínua para realizar a frenagem do motor.

A figura 5 mostra diagramas de força e de comando para a partida de um motor trifásico. Admita que a bobina da contatora deve ser acionada com tensão de linha.

Esse tipo de partida é denominado:

Tendo em vista um motor de indução trifásico com corrente de partida de 455 A e 220 V e considerando o máximo de quilovolts-ampères por HP de 6,3 referente à letra de código G (valor extraído da tabela de letras de código NEMA, indicando os quilovolts-ampères por HP do valor nominal de partida de um motor), assinale a alternativa que apresenta a velocidade síncrona do motor em HP (considere o valor com 1 casa decimal).

Qual é a velocidade de um alternador de 8 pólos e frequência de 60 Hz?

Para acionamento de motores elétricos em indústrias podem-se utilizar dois tipos de equipamentos: soft-starts e inversores de frequência.

As principais funções desses equipamentos são, respectivamente,

Para as mesmas características de potência e tensão de alimentação, um motor de indução com rotor bobinado pode ser alimentado pelos mesmos dispositivos de partida de um motor de indução trifásico do tipo gaiola de esquilo comandado com partida direta.

“O controle ____________ por orientação do fluxo magnético torna o desempenho dinâmico dos motores de ____________ comparável ao dos motores de corrente contínua com excitação ____________. A orientação consiste em ____________ no eixo direto do sistema de coordenadas ____________ um dos fluxos magnéticos: o de estator, o de rotor e o de entreferro.” Quanto à variação de velocidade de máquinas elétricas, assinale a alternativa que completa correta e sequencialmente a afirmativa anterior.

Um motor de indução trifásico, com estator ligado em delta com apenas três terminais acessíveis ABC, e com rotor tipo gaiola de esquilo, é acionado de forma direta por dois contatores, com contatos tripolares de potência NA. Um dos contatores aplica sequência direta ao estator do motor, enquanto o outro contator aplica sequência inversa em seus enrolamentos.

Sobre esse tipo de acionamento do motor, é correto afirmar que

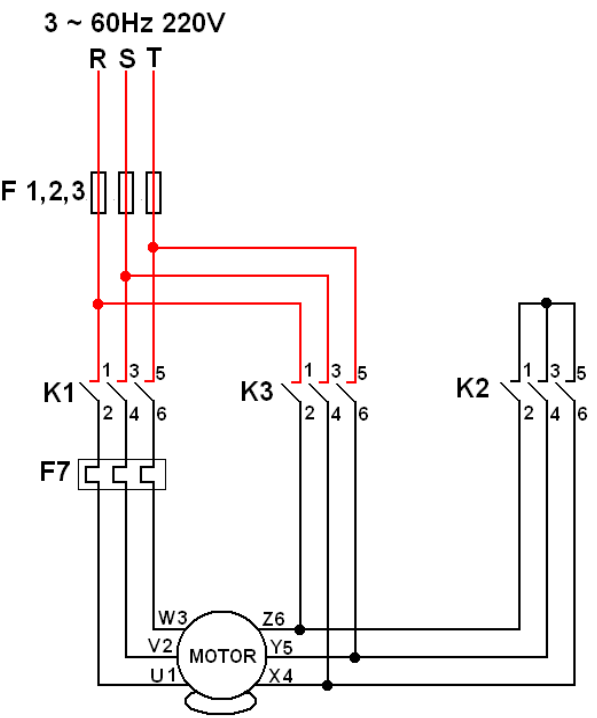

Para que esse diagrama faça o acionamento estrela-triângulo do motor M, as bobinas dos contatores A, B e C devem acionar, respectivamente, os contatos:

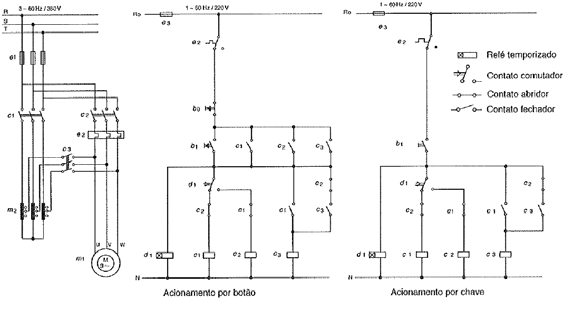

Analisar o diagrama abaixo:

O diagrama se trata de uma partida de motor de indução, trifásico e assíncrono. Esse tipo de partida pode ser definida como Partida:

quando ligado em Y, deve-se utilizar tensão de linha de 380 V.

De acordo com o diagrama, é correto afirmar que

O regime de partida de um motor deve ser indicado pelo fabricante e padronizado por norma técnica, com o propósito, entre outros, de proteger o motor contra o sobreaquecimento.

As chaves comutadoras são dispositivos do circuito de força, ou seja, são responsáveis por energizar ou desligar os motores.

Um motor trifásico de indução demanda uma corrente de partida igual a 6 vezes a sua corrente nominal, para qualquer configuração, delta ou estrela. Este motor possui potência mecânica de 10HP, rendimento de 0,8, fator de potência de 0,746 e tensão de alimentação de 380V.

A corrente de partida deste motor é igual a

Associe os tipos de acionamentos de motores às suas características

Tipo de acionamento de motor

1. Partida direta

2. Inversor de frequência

3. Soft-start

4. Chave compensadora

5. Chave Estrela-Triângulo

Característica

( ) Apresenta partida suave através de uma rampa controlada de tensão por meio de tiristores.

( ) É muito utilizada para cargas de baixa inércia e limita a corrente de partida.

( ) Apresenta baixo custo e reduz em 33% a corrente de partida.

( ) Representa a melhor condição para o motor e causa menor aquecimento na partida.

( ) Controla a velocidade do motor.

A sequência correta é
