Analise as afirmativas abaixo com relação à chave de partida estrela-triângulo:
1. A chave de partida estrela-triângulo pode ser realizada com qualquer motor de indução trifásico de três terminais.
2. A chave de partida estrela-triângulo reduz a corrente de partida, mantendo o torque nominal durante a partida.
3. A chave de partida estrela-triângulo reduz a corrente de partida através da aplicação de uma tensão reduzida nas bobinas do motor.
Assinale a alternativa que indica todas as afirmativas corretas.
A
É correta apenas a afirmativa 1.
B
É correta apenas a afirmativa 2.
C
É correta apenas a afirmativa 3.
D
São corretas apenas as afirmativas 1 e 2.
E
São corretas apenas as afirmativas 2 e 3.
Uma das vantagens de se utilizar uma chave estrela-triângulo para a partida de um motor é a redução da corrente de partida.
C
Certo
E
Errado

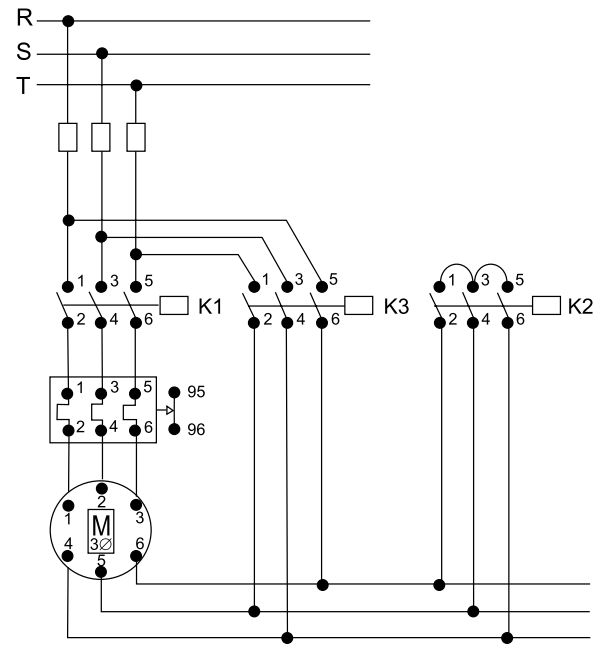

O esquemático apresentado é recomendado para uma partida de motor elétrico com chave compensadora.
C
Certo
E
Errado
Considere as afirmativas abaixo:
I – Além de apresentar um torque elevado (quando comparado a outras situações), a partida direta do motor de indução trifásico é o método mais barato.
II – Por ter acesso às correntes de linha do motor, pelo circuito de força, o relé térmico exibe a vantagem de proteger o motor contra curto-circuito.
III - A redução da corrente para 1/3 é a vantagem da partida estrela-triângulo em comparação com a partida direta.
IV- Porque a redução da corrente é feita via transformador, a partida compensadora reduz a corrente de entrada sem reduzir o torque do motor.
V – A aceleração do motor com a partida via softstarter exibe muitos trancos e golpes mecânicos porque a forma de onda da tensão de alimentação não é senoidal.
Das afirmativas é correto apenas o que se afirma em:
A
I e III.
B
II e IV.
C
II e III.
D
II e V.
E
III e IV.
Quando um motor trifásico em partida direta entra em funcionamento, há um aumento significativo de corrente, chamado corrente de pico (Ip). Para minimizar esse impacto, pode ser utilizado um equipamento chamado soft-starter. Qual das afirmações abaixo é VERDADEIRA sobre a utilização das soft-starters?
A
O processo de desligamento não pode acontecer em rampa, apenas quando o motor é ligado.
B
Permite que o motor trifásico opere normalmente com apenas uma fase.
C
Não possui proteção contra sobrecarga.
D
Aumenta o custo de energia.
E
É possível parametrizar rampa de aceleração e desaceleração.
A figura a seguir mostra o diagrama de força de uma forma clássica de partida de motores com corrente reduzida.
Trata-se da partida
A
direta.
B
por meio de resistência série-paralela.
C
por meio de chave compensadora.
D
por meio de reator.
E
por meio de chave estrela-triângulo.
Considere as afirmações seguintes sobre a partida e proteção de motores elétricos. Assinale a alternativa que traz a afirmação correta.
A
Na partida usando chave estrela-triângulo, liga-se o motor inicialmente na configuração estrela até que este alcance uma velocidade próxima da velocidade de regime, quando, então, esta conexão é desfeita e executada a ligação em triângulo.
B
Na partida por chave compensadora, utiliza-se um autotransformador com várias derivações para regular o processo de partida. Este autotransformador é ligado ao circuito do rotor.
C
O uso da partida direta é indicado quando a potência do motor é superior ao máximo permitido pela concessionária local e a unidade de consumo é alimentada em baixa tensão pela rede da concessionária.
D
A utilização de um reator em série com o circuito do motor durante a partida diminui a impedância do sistema, provocando a redução da corrente de partida.
E
Uma única chave de partida estática não pode ser usada para acionar mais de um motor.
Assinale a alternativa que apresenta corretamente a função dos botões b0, b1 e b2, respetivamente.
A
Ligar o motor, desligar o motor e inverter a rotação do motor.
B
Desligar o motor, ligar o temporizador c1 e ligar o temporizador c2
C
Ligar o motor, inverter a rotação do motor, ligar um temporizador
D
Ligar a partida suave, desligar o motor, acionar um segundo motor.
E
Desligar o motor, ligar o motor ou inverter a rotação do motor e ligar o motor ou inverter a rotação do motor.
No controle de velocidade de um motor CC por PWM, estando a carga continuamente 15 µs em 24 VCC e 25 µs em 0 VCC, o ciclo de trabalho, a frequência e a tensão média valem, respectivamente,
A
62,5%, 25000Hz e 15VCC.
B
62,5%, 40000Hz e 15VCC.
C
50%, 40000Hz e 12VCC.
D
60%, 40000Hz e 9VCC.
E
37,5%, 25000Hz e 9VCC.
Um inversor de frequência está acionando um motor de indução trifásico de 8 polos, enquanto um técnico constatou que a rotação em seu eixo é de 400 rpm. A esse respeito, assinale a alternativa correta.
A
A frequência do motor nessa rotação é de 26,66 Hz.
B
O escorregamento percentual é de 75%.
C
O binário desse motor é de 7800 Nm.
D
A reatância indutiva desse motor é de 560 Ohms.
E
A corrente de magnetização é maior do que a corrente de armadura. Sendo assim, o motor está em curto-circuito.
Em instalações que envolvem motores elétricos, um momento crítico é sua partida, visto que, neste momento, o consumo de corrente elétrica é muito superior que em serviço contínuo. Sobre isso, analise as afirmativas abaixo e dê valores Verdadeiro (V) ou Falso (F).
( )Esta elevação do consumo de corrente elétrica se deve à mudança de um estado de inércia do motor para um estado em movimento.
( )A amplitude e o tempo do pico da corrente inicial dependem das condições de partida. Por exemplo, se for uma partida sob carga, o pico será menor do que se for em vazio.
( )Visando minimizar os problemas de partida de motores elétricos assíncronos, existem diferentes formas de partida que podem ser utilizadas. São elas: partida indireta; partida estrela x triângulo; partida em vazio.
Assinale a alternativa que apresenta a sequência correta de cima para baixo.
A
F - V - V
B
V - V - F
C
F - V - F
D
V - F - F
E
V - V - V
Ano:
2022
Banca:
MS Concursos
Avalie as seguintes afirmações sobre máquinas de induções trifásicas, atribuindo respectivamente (V) verdadeiro ou (F) falso aos itens e assinale a alternativa que apresenta a sequência correta.
( ) O fator de potência do rotor durante o funcionamento em plena carga é alto.
( ) Uma máquina de indução alimentada, com uma tensão terminal de frequência menor que a nominal, terá sua corrente de magnetização reduzida.
( ) Em um acionamento em estrela-triângulo, a máquina opera com uma corrente de partida três vezes menor que a sua corrente nominal.
A
V – F – V.
B
F – V – F.
C
V – F – F.
D
V – V – F.
Para evitar altas correntes na partida, existem métodos de acionamentos de motores elétricos que proporcionam uma redução no valor da corrente de partida dessas máquinas. No caso do motor de 12 terminais, para tensão de 760V, a ligação deve ser:
A
estrela em série.
B
triângulo em paralelo.
C
estrela em paralelo.
D
triângulo em série.
E
estrela ou Triângulo em paralelo.
A respeito de partida de motores, informe se é verdadeiro (V) ou falso (F) o que se afirma a seguir e assinale a alternativa com a sequência correta.
( ) Na partida estrela-triângulo, há pelo menos um temporizador.
( ) A partida direta possui um conjugado de partida baixo.
( ) No diagrama de comando da partida direta, são necessários, no mínimo, dois contatores.
( ) Na partida com chave compensadora feita com um autotransformador, há pelo menos três bobinas de contatores e um temporizador.
A
V – V – V – V.
B
V – F – F – V.
C
V – F – V – F.
D
F – V – F – V.
E
F – F – F – F.
Os inversores de frequência utilizados para acionar motores de indução podem ser classificados de acordo com o seu método de controle. Considerando o controle escalar, analise as assertivas e assinale a alternativa que aponta as corretas.
I. O controle escalar impõe ao motor determinada tensão/frequência, mantendo a relação V/f constante.
II. Esse controle escalar é aplicado quando há a necessidade de respostas rápidas a comandos de torque e velocidade, tendo a capacidade de produzir um alto torque de partida.
III. O controle escalar do inversor de frequência é realizado somente em malha fechada.
IV. No controle escalar acima da frequência nominal do motor, o conjugado eletromagnético da máquina enfraquece, e o torque começa a diminuir.
A
Apenas I e III.
B
Apenas II e IV.
C
Apenas I e IV.
D
Apenas I, II e III.
E
I, II, III e IV.
Considerando o gráfico abaixo que compara as correntes dos diferentes tipos de partida de motor de indução trifásico, pode-se afirmar que a curva I, refere-se a partida:
A
direta.
B
softstarter.
C
estrela-triângulo.
D
chave compensadora.
E
chave magnética para frenagem por corrente retificada.
Analise o texto abaixo com relação à partida estrela triângulo de motores trifásicos de indução.
O procedimento para o acionamento do motor é feito, inicialmente, ligando-o na configuração ....................................... até que este alcance uma velocidade próxima da velocidade de regime, quando então esta conexão é desfeita e executada a ligação em ........................... .
Assinale a alternativa que completa correta e sequencialmente as lacunas do texto.
A
Paralelo • Série
B
Série • Paralelo
C
Estrela • Paralelo
D
Estrela • Triângulo
E
Triângulo • Estrela
Uma das opções para o acionamento de um motor que requer variação de velocidade na partida é o soft-starter.
C
Certo
E
Errado
Motores de corrente alternada são acionados a partir de uma fonte de corrente alternada, e utilizados, em sua maioria, em aplicações industriais.
O princípio de funcionamento dos motores assíncronos trifásicos que constituem a maioria dos motores em operação nas indústrias está baseado em:
A
alimentar cargas de valor muito superior ao da potência para a qual foram projetados
B
obter velocidades variáveis, usadas nos motores síncronos, normalmente construídos para potências baixas devido a seu alto custo relativo quando fabricados em potências menores
C
potência nominal, que o motor pode fornecer no eixo, em regime contínuo, sem que os limites de temperatura dos enrolamentos sejam excedidos aos valores máximos permitidos por norma, dentro de sua classe de isolamento
D
três enrolamentos instalados no estator, ligados à fonte de tensão, deslocados fisicamente de 120° e três tensões defasadas, formando um campo magnético girante, na velocidade angular definida pela frequência do sistema de alimentação
Analise as afirmativas abaixo com base no diagrama apresentado no caso 2.
1. Os sensores de corrente do tipo TC estão parametrizados para medir 80% da corrente nominal.
2. Um disjuntor motor é responsável pela proteção do motor contra sobrecorrentes.
3. Nessa chave de partida, as contatoras K2 e K1 não podem ser acionadas ao mesmo tempo.
Assinale a alternativa que indica todas as afirmativas corretas.
A
É correta apenas a afirmativa 1.
B
É correta apenas a afirmativa 2.
C
É correta apenas a afirmativa 3.
D
São corretas apenas as afirmativas 1 e 2.
E
São corretas apenas as afirmativas 2 e 3.
