Questões de Concurso sobre Partida e Controle de velocidade

Diferentes métodos podem ser aplicados quando a partida direta de um motor não é possível.

Assinale a alternativa que indica uma vantagem da partida estrela-triângulo em um motor de indução trifásico.

No acionamento estrela-triângulo de um motor trifásico, é utilizado um relé temporizado com duração típica de 30 ms a 100 ms, cujo objetivo é:

No instante de partida do motor, a corrente aumenta em relação à corrente nominal.

A esse respeito, assinale a alternativa correta.

Um motor de indução monofásico de capacitor de partida possui um enrolamento principal conectado diretamente à rede de alimentação e um enrolamento auxiliar, defasado eletricamente do enrolamento principal e conectado em série com um capacitor. O circuito que consiste do enrolamento auxiliar e do capacitor é conectado à rede de alimentação somente durante a partida do motor.

Em um motor de indução monofásico de capacitor de partida, alimentado na frequência de 60 Hz, em que a impedância do enrolamento principal é ${\overline{Z}}_p$ = (5 + 𝑗5) Ω e a impedância do enrolamento auxiliar é ${\overline{Z}}_a$ = (8 + 𝑗3) Ω, o valor da capacitância de um capacitor a ser colocado em série com o enrolamento auxiliar para alcançar uma diferença de fase de exatamente 90º elétricos entre as correntes dos dois enrolamentos durante a partida é:

Considere-se que um motor de indução trifásico, com acionamento estrela-triângulo, com tensão de operação igual a 380 V, possua razão entre corrente de partida e corrente de operação igual a 7,5 e corrente de operação a 380 V igual a 150 A. Com base nessa situação hipotética, é correto afirmar que a corrente de partida desse motor é maior que 1 kA, que os contatores C1 e C2 devem suportar, no mínimo, 80 A e que a chave C3 deve suportar, no mínimo, 40 A.

A correta aplicação do relé de falta de fase para a proteção de motores elétricos trifásicos exige que, no circuito de comando do acionamento, seja utilizado um contato do tipo NA do relé em série com a bobina do contator que aciona o motor.

Analise a placa de identificação e o diagrama de comando a seguir.

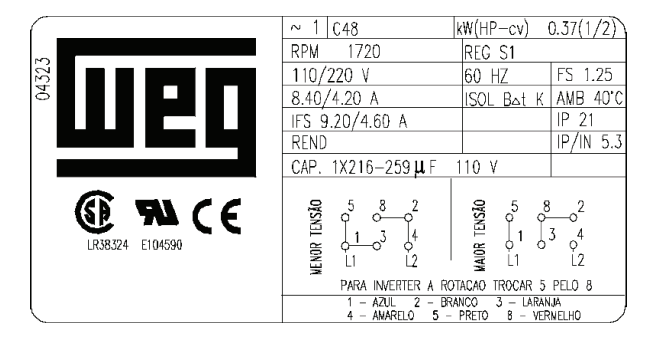

Placa de identificação

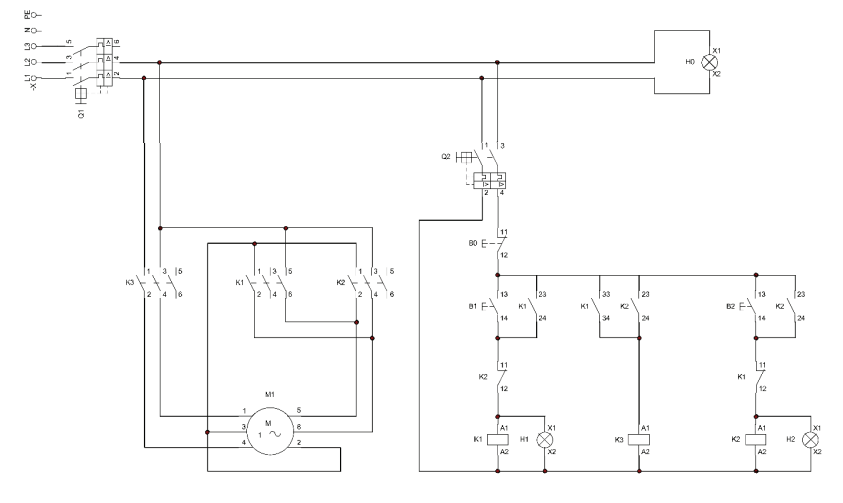

Diagrama de comando

O diagrama representa a realização de:

O funcionamento de um _____________________ se dá através de uma ponte tiristorizada (componentes semicondutores), que faze o chaveamento da tensão para que ela possa ser disponibilizada para o motor de forma crescente, ou seja, irá aumentar gradativamente, garantindo uma partida suave e com redução/supressão da corrente de pico. Esse chaveamento feito pela ponte é controlado por meio do sistema de controle e disparo, que é um módulo no qual é possível realizar as programações desejadas por meio de parâmetros. Este equipamento não atua no controle de velocidade do motor.

Assinale dentre as alternativas a seguir a que completa corretamente a lacuna do texto:

Os sistemas de acionamento de motores elétricos são construídos utilizando-se diversos componentes elétricos, como relés temporizados, contactores e transformadores e componentes eletrônicos, como os tiristores. Cada técnica de acionamento possui suas peculiaridades e aplicabilidades. Por exemplo, quando se deseja reduzir significativamente a corrente de pico na partida de motores de indução monofásicos de modo a evitar trancos no equipamento, prolongar a vida útil do motor, proteger o sistema elétrico periférico e, ainda, fazer com que a máquina acelere gradualmente, utiliza-se a

O rotor bobinado de motor de indução (CA) é utilizado quando se deseja um acesso externo aos valores de tensão e corrente do rotor, ou mesmo uma alteração da resistência do valor da resistência do enrolamento do rotor, visando à variação da relação conjugado versus velocidade do motor. Quando se deseja uma alta precisão na regulação da velocidade, operação mais suave em baixas frequências, alta performance dinâmica, entre outros fatores, deve-se utilizar:

O componente identificado por K1 é um elemento de conversão eletromecânica.

Considere um motor de indução trifásico de 50 cv, 60Hz, 380 V e suponha que o rendimento do motor seja de 90% e o fator de potência, 0,8. Qual é o valor aproximado da corrente de partida, supondo que ela seja 7 vezes a corrente nominal (corrente de linha) do motor? Considere: 1 cv = 736 W.

Um motor trifásico tem uma corrente de partida igual a oito vezes a corrente nominal para qualquer uma das configurações possíveis de seus enrolamentos, delta ou estrela. Esse motor possui potência máxima de 6.600$\sqrt{3}$ VA e é alimentado por um padrão de fornecimento de energia elétrica de 220/127 V.

O valor da corrente de partida desse motor, em A, utilizando-se de uma chave estrela-triângulo, é

Um motor de indução trifásico aciona uma carga de conjugado constante equivalente a 0,7·Cn, em que Cn é o conjugado nominal do motor. Sabendo-se que o conjugado de partida (Cp) desse motor corresponde a 1,5·Cn, o tipo de comando para acionamento adequado desse motor que possibilita a correta aceleração da carga, nessa aplicação específica, é

Os motores elétricos, ao serem ligados, instantaneamente, permitem que um grande fluxo de corrente elétrica circule através dos seus enrolamentos. Isso ocorre porque, estando parado, não há força contra-eletromotriz que se oponha ao fluxo de corrente. Ao iniciar as primeiras revoluções, com o surgimento da força contra-eletromotriz, o fluxo de corrente diminui e se estabiliza no seu valor nominal. O valor máximo instantâneo da corrente solicitada durante a partida varia em função do tipo de construção do motor e proporcionalmente a sua potência. Assinale a alternativa que se refere ao método de controle de partida caracterizado abaixo:

Controla a tensão sobre o motor através do circuito de potência, constituído por seis SCRs, variando o ângulo de disparo dos mesmos e consequentemente variando a tensão eficaz aplicada ao motor. Assim, pode-se controlar a corrente de partida do motor, de forma a não provocar quedas de tensão elétrica bruscas na rede de alimentação, como ocorre em partidas diretas.

Considere as imagens sobre ligação a rede do motor de indução trifásico a tensão de cada bobina de um motor de 12 pontas igual a 220 V. Relacione adequadamente as colunas a seguir.

1.

2.

3.

4.

( ) 220 V

( ) 760 V

( ) 440 V

( ) 380 V

A sequência está correta em

A figura abaixo refere-se às questões (38) e (39)

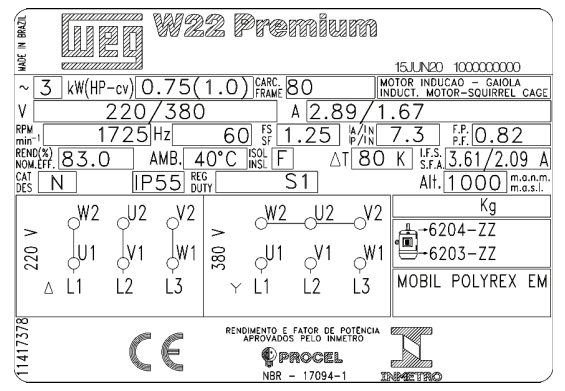

Considerando a placa apresentada, é correto afirmar que:

Para acionar esse motor empregando a chave de partida estrela-triângulo, a tensão da rede de alimentação para o correto funcionamento do conjunto motor/chave de partida é

Supondo que o eletricista responsável pela montagem do circuito de comando tenha esquecido de fazer a conexão indicada por um “X”, na figura, qual é o comportamento esperado quando a botoeira S₁ for pressionada, para ligar o motor, e liberada em seguida?

Em circuitos de comando de motores industriais com contatores podem-se utilizar os chamados blocos parasitas. A principal função desses blocos é

Analise as afirmativas abaixo em relação aos inversores de frequência para o acionamento de motores elétricos.

1. Um inversor de frequência que alimente um motor trifásico pode ter em sua entrada uma rede monofásica de alimentação.

2. Caso o rendimento do inversor seja de 90% e o rendimento do motor seja de 90%, isso indica um rendimento geral combinado do acionamento de 81%.

3. Inversores de frequência controlam a rotação das máquinas ao variarem a frequência de alimentação dos motores. Entretanto, possuem a limitação de não alterarem a amplitude da tensão de alimentação do motor.

Assinale a alternativa que indica todas as afirmativas corretas.
