Questões de Concurso sobre Perdas, rendimento, torque, potência, ângulo de potência e funcionamento geral

Os motores monofásicos são muito utilizados em potências baixas por serem de fácil aplicação, uma vez que dispensam o uso da rede trifásica. Na maioria dos motores monofásicos, é necessário o uso de um capacitor, o qual pode ser permanente ou somente para a partida. Sobre o motor monofásico com capacitor de partida, assinale a alternativa correta.

Para o motor de indução trifásico 7,5 hp, 220V, 60Hz e 1750 rpm na condição de carga nominal, determine o número de polos e a frequência da corrente no rotor. As respostas corretas são, respectivamente:

Um motor de indução trifásico de 4 pólos, 60 Hz, opera com velocidade de 1692 RPM. Nestas condições, a frequência elétrica da corrente no rotor do motor é igual a

Se uma tensão de 250 V é aplicada a um motor de corrente contínua, resulta numa corrente de armadura de 210 A. Assumindo uma resistência de 0,25 ω , encontre a tensão de armadura, a potência líquida de saída e o torque. Considere as perdas rotacionais de 1475 W a uma velocidade de plena carga de 1750 rpm. As respostas corretas são, respectivamente:

Um motor síncrono, 760√3 V, ligação Y, 60 Hz, reatância síncrona j1 Ω, resistência de armadura desprezível, aciona uma carga que demanda uma potência de 15 HP.

Sabe-se que a corrente de linha é 5 A e o fator de potência nessa condição de funcionamento é unitário.

Diante do exposto, as perdas do motor, em kW, são de

Um transformador abaixador tem no lado primário uma tensão de 13,2 KV e uma corrente de 2 A. Se a tensão no secundário é de 220 V, logo a corrente do lado secundário, desprezando as perdas, é igual a:

Em uma dada linha de transmissão de energia elétrica, o nível de tensão adotado é de 13,8kV. Na estação transformadora, ela passa por um transformador com 2500 espiras no enrolamento do primário e 1250 espiras no do secundário. Sabe-se que, no secundário do transformador, existe um TP com relação de transformação de 120:1 que está conectado a um voltímetro.

;;;

A tensão no secundário do transformador e a tensão mostrada pelo multímetro são de, respectivamente,

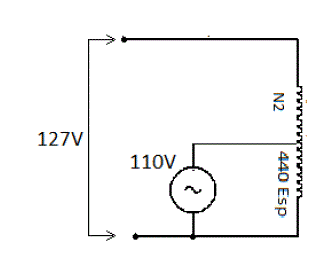

Devido à mudança de cidade, um morador necessitou ligar um dos seus equipamentos que originalmente foi projetado para 127V em uma rede 110V. Para tanto, solicitou a um engenheiro eletricista o cálculo do número de espiras de um autotransformador que fornecesse a tensão adequada de 127V. Baseado no transformador abaixo e sabendo que a compensação de queda de tensão pode ser feita aplicando uma compensação de 5% nas espiras, determine o número de espiras de N2.

Assinale a alternativa que apresenta a frequência do rotor do tipo gaiola, de um motor de 6 polos, girando a 1000 rpm e funcionando em uma rede de 60 Hz.

Um motor de indução trifásico de 4 polos, 60 Hz, é empregado para acionar uma máquina, operando a 360 RPM, que representa uma carga mecânica de conjugado resistente, constante e igual a 250 N^.m. O acoplamento entre o motor e a máquina acionada é realizado por meio de polias e correias em V. O volante acoplado na máquina tem diâmetro nominal de 500 mm. O motor de indução possui 12 terminais, possibilitando conexões nas tensões de 220/380/440/760 V e a tensão de linha da instalação é de 380 V. Considerando esses dados, desprezando o escorregamento do motor de indução e as perdas no acoplamento, determine a potência aproximada do motor e necessária ao acionamento adequado da máquina, o diâmetro da polia a ser instalada no motor de indução e o tipo de acionamento adequado à partida desse motor.

Dois motores de indução trifásicos, A e B, operam em regime permanente, conectados à mesma rede elétrica e diferem entre si, em suas especificações, apenas pela configuração de enrolamentos: o motor A possui enrolamentos por fase, concentrados em uma única ranhura, e o motor B possui enrolamentos por fase, distribuídos em mais de uma ranhura.

Referente às condições de A e B, assinale a alternativa CORRETA.

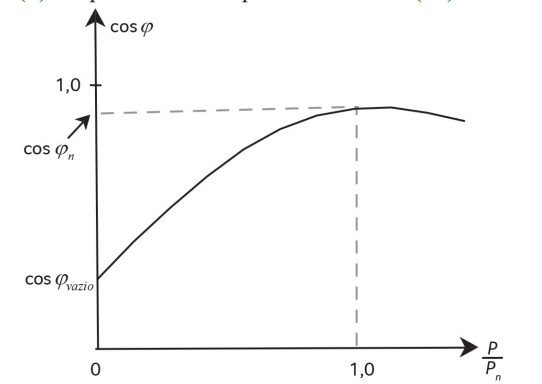

A figura mostra o comportamento típico do fator de potência em função da carga de um motor de indução trifásico. Observa-se que o fator de potência é muito baixo quando o motor funciona em vazio (φvazio) e aumenta até seu valor nominal (φn) conforme a potência exigida no eixo do motor (P) se aproxima de sua potência nominal (Pn).

Fonte: Eletrobrás. Motor Elétrico Premium. Rio de Janeiro, 2016.

Quanto a esse comportamento, é CORRETO afirmar:

Considere as afirmativas a seguir associadas a geradores elétricos:

I. Geradores elétricos convertem energia mecânica em energia elétrica.

II. As grandezas fundamentais para paralelar geradores são: tensão, frequência e defasagem angular.

III. Os geradores que utilizam a energia potencial da água represada em barragens para gerar energia elétrica são chamados de geradores termelétricos.

IV. Os geradores que utilizam a energia de combustíveis fósseis para gerar energia elétrica são chamados de geradores hidrelétricos.

Estão CORRETAS as afirmativas:

Considere um transformador trifásico de 1,0 MVA, com tensão de linha de 500 kV no primário, 10 kV no secundário e com reatância de 0,1 p.u.

A reatância no lado de baixa, em ohms, é igual a

Deseja-se calcular a potência nominal de um motor que será acoplado a uma bomba centrífuga cuja vazão de água potável é 0,1 m³/s. Considerando-se o rendimento da bomba de 70% e a altura de recalque mais altura de elevação de 40 m, a potência requerida pela bomba, em kW, vale:

O primário de um transformador alimentado por uma corrente elétrica alternada tem mais espiras do que o secundário. Nesse caso, comparado o enrolamento primário com o secundário, considera-se a seguinte afirmativa:

Em relação às condições necessárias para o paralelismo de dois transformadores de potência, analise as afirmações abaixo:

I. A relação de transformação dos dois transformadores de potência deve ser igual ou praticamente a mesma.

II. O defasamento angular no secundário dos dois transformadores deve ser idêntico.

III. As impedâncias em PU dos transformadores devem ser exatamente iguais.

Das condições apresentadas acima, são estritamente necessárias para o paralelismo de transformadores apenas:

De acordo com os dados de placa do transformador de potencial a seguir, assinale a alternativa que descreve corretamente estas características, respectivamente.

TP $\to$ P25; Kp=120:1 ; Vn=13,8kV ;

NBI=110kV

Considere um motor síncrono trifásico de 60 HP, 380 V, alimentado por um transformador trifásico de relação de transformação igual a 34,5. A tensão nominal no secundário do transformador é igual a 400 V. O motor opera com a tensão nominal, carga nominal, rendimento de 78,8% e fator de potência de 0,75 indutivo. Considerando 1 HP = 746 W, nessas condições, o motor solicitará uma corrente, aproximadamente, igual a
