Questões de Concurso sobre Perdas, rendimento, torque, potência, ângulo de potência e funcionamento geral

Uma determinada bancada didática do laboratório de eletrotécnica faz a utilização de motores elétricos de indução com o objetivo de ensinar o funcionamento da chave de partida conhecida como “estrela-triângulo”. O responsável pelo laboratório precisa pedir um novo motor para substituir o existente. Sabendo que a rede elétrica do local possui tensão de 220 volts entre fases e 127 volts entre fase e neutro, determine qual dos motores atende as especificações da aplicação especificada na questão:

Um alimentador deve abastecer os seguintes motores trifásicos: elevador social (10 cv/20 A), bomba d’água (7,5 cv/ 15 A) e exaustor (1 cv/ 5 A). Todos os motores são de indução, com rotor em gaiola, partida direta, tensão 220V, frequência 60 Hz, sendo o do elevador social com fator de serviço de 1,25 e os demais com fator de serviço 1,0. Qual a capacidade do alimentador em Ampères?

A corrente nominal e a corrente de curto-circuito do transformador correspondente à placa de identificação ao lado são, respectivamente:

Um motor de indução trifásico com 4 polos e 5% de escorregamento à plena carga é ligado em uma rede elétrica de 60 Hz. Qual é a velocidade mecânica de operação desenvolvida pelo eixo desse motor?

Um transformador monofásico de distribuição tem potência nominal de100kVA, tensão primária de 10.000V, tensão secundária de 200V e possui impedância de dispersão de 10%. Uma carga resistiva de 1 Ω é conectada ao lado de 200V. Desprezando as perdas ôhmicas do transformador e o seu ramo magnetizante, o circuito equivalente visto pelo lado de 10.000V tem uma impedância de

Um motor elétrico trifásico de indução, 40 CV, 4 polos, rendimento nominal de 85%, fator de potência de 0,80 indutivo, trabalha nas seguintes condições:

• Tensão de linha média das fases de 381 V;

• Corrente de linha média de 40 A.

O carregamento operativo para esse motor nessas condições é de, aproximadamente:

Um motor de indução trifásico de 10 CV, 2 polos, 60Hz, 380V (tensão de linha), conectado em Y, possui um escorregamento a plena carga de 2%. A velocidade mecânica do rotor e a frequência das correntes rotóricas são, respectivamente:

Você possui um motor de corrente contínua e precisa determinar a regulação de velocidade em valor percentual. Para isso você mediu a velocidade de rotação do eixo em vazio e depois em plena carga, obtendo respectivamente 1.500 rpm e 900 rpm. Sendo assim, qual é o valor aproximado da regulação de que você precisa?

Um transformador tem as seguintes características: 48 kVA e 2400:240 V. Com os instrumentos aplicados no lado de alta tensão, e com o lado de baixa tensão em curto-circuito, obtêm-se as seguintes leituras no lado de alta tensão 60 V, 20 A e 600 W. Um ensaio de circuito aberto, com o lado de baixa tensão energizado, fornece as leituras nesse lado de 240 V, 5 A e 200 W. Considere as afirmativas abaixo com relação ao transformador operando a plena carga:

I - As perdas no núcleo equivalem a 300 W.

II - A corrente do lado de alta tensão a plena carga é 25 A.

III - As perdas totais equivalem a 800 W.

IV - A impedância equivalente do transformador referida ao lado de alta tensão é 3 Ω.

V - A resistência equivalente do transformador referida ao lado de alta tensão é 1,5 Ω.

Assinale o item que correspondem às afirmativas CORRETAS.

Sobre o conceito de campo girante em máquinas elétricas, informe se é verdadeiro (V) ou falso (F) o que se afirma a seguir e assinale a alternativa com a sequência correta.

( ) O princípio fundamental do funcionamento das máquinas CA é que, se correntes trifásicas, todas de mesma intensidade e defasadas 120° entre si, estiverem fluindo em um enrolamento trifásico, um campo magnético girante de intensidade constante será produzido.

( ) O enrolamento trifásico do estator consiste em três enrolamentos espaçados de 180° entre si ao redor da superfície da máquina.

( ) Se um campo magnético for produzido pelo estator da máquina CA e o outro for produzido pelo rotor da máquina, então um conjugado será induzido no rotor, fazendo-o girar e se alinhar com o campo magnético do estator.

Considere um transformador monofásico com relação de transformação de 1000 V:100 V e potência aparente nominal de 20 kVA.

Se este mesmo transformador for conectado de modo a formar um autotransformador, com relação de transformação de 1000 V : 1100 V, qual será a potência aparente nominal deste autotransformador gerado?

Um transformador ideal com núcleo de ferro tem 1500 espiras primárias e 500 espiras secundárias. Um resistor de 120 é conectado através do enrolamento secundário. Encontre a tensão no resistor quando a corrente primária é de 5 A e assinale a opção correta.

Calcule a tensão gerada, na armadura de uma máquina de corrente contínua, com enrolamento de armadura de 4 polos, 804 condutores ativos, e 4 condutores em paralelo, girando a 1800 rpm. Considere o fluxo por polo de 20 mWb.

Um transformador monofásico instalado em uma rede elétrica de 120 V possui 600 espiras no primário e 150 no secundário. Assinale a alternativa que apresenta o valor correto de tensão no secundário desse transformador.

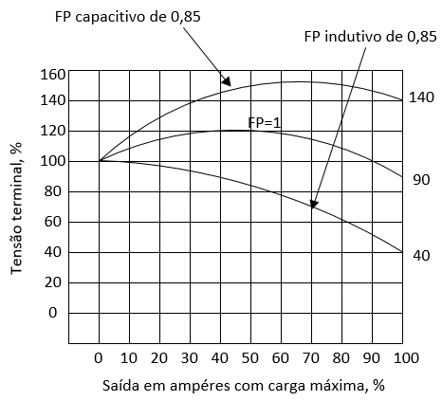

Um gerador possui uma curva característica que mostra a porcentagem da tensão no terminal em função da porcentagem de corrente na saída com carga máxima para três tipos de carga, como ilustrado na seguinte figura. Assinale a alternativa que apresenta a porcentagem da regulação de tensão desse gerador para os três tipos de carga.

Um elevador de carga é projetado para elevar duzentos e cinquenta quilogramas, possui uma cabina de duzentos quilogramas e um contrapeso de cento e cinquenta quilogramas. O motor que é capaz de acionar essa carga a uma velocidade de 50 [cm/s], considerando que ele aciona diretamente a polia, que os demais equipamentos mecânicos são ideais, sem perdas e/ou massa, que 1 [HP] é igual a 750 [W] e que a aceleração da gravidade é 10 [m/s²], possui potência de

Um transformador monofásico 13,8/0,22 [kV] possui impedância de curto-circuito de (0,02 + j · 0,04) [Ω], vista pelo lado de baixa tensão. Dado que esse transformador é alimentado por uma fonte ideal de 13,8 [kV] e que uma carga de (3,98 – j · 0,04) [Ω] é conectada ao seu secundário, o valor do seu rendimento, em [%], é:

Um motor síncrono trifásico e um motor de indução trifásico são conectados em paralelo e operam simultaneamente, cada um com sua respectiva carga. Considere que seus respectivos carregamentos não mudam e analise as proposições.

I. A operação em paralelo dos dois motores faz a velocidade angular do motor de indução aumentar.

II. A operação em paralelo dos dois motores faz a velocidade angular do motor de indução diminuir.

III. A operação em paralelo dos dois motores só causa alteração de velocidade angular no motor de indução se o motor síncrono estiver sobrexcitado.

IV. O motor de indução trifásico não altera a velocidade do motor síncrono.

V. Os dois motores operam normalmente como se não estivessem conectados em paralelo.

Assinale a alternativa correta.

Após a instalação de uma bomba d’água trifásica, o técnico verificou que o motor apresentava a rotação no sentido contrário ao do sentido necessário, para o bombeamento de água. Esse fato aconteceu porque
