Um motor de indução possui a seguinte relação:

Ns = (120.f)/p, onde:

Ns: velocidade do campo girante, em rpm.

f: frequência da rede de alimentação em Hz.

p: número de polos.

Para Ns, em hertz, a expressão passa a ser

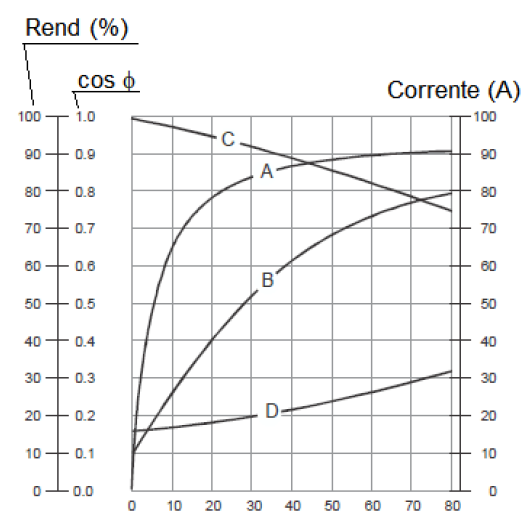

A curva característica de desempenho de um motor elétrico de 10CV é apresentada na figura a seguir:

Potência fornecida em relação à nominal (%)

Curva A: rendimento - Rend (%)

Curva B: fato de potência - cos $Ⲫ$

Esse motor foi colocado em operação com uma corrente nominal de 30A e uma potência de operação de 2CV. Nessas condições, os seus rendimento e fator de potência são, respectivamente, próximos de

Um motor de indução trifásico entrega ao rotor 153 kW, apresentando as seguintes perdas do estator e do rotor:

Considerando que o rendimento desta máquina é de 90%, e desprezando-se a perda no ferro do motor, sua perda mecânica é de

Considere um transformador ideal. Sabendo que a potência do transformador é de 10W e que ele possui 100 espiras no primário e 10 espiras no secundário, se alimentarmos o primário com 10V, qual corrente pode ser fornecida no secundário pelo transformador?

A leitura no voltímetro ideal indica um valor pico a pico superior a 73,0 V.

A regulação de um transformador representa a variação de tensão no seu secundário, desde o seu funcionamento a vazio até a operação a plena carga, considerando-se a tensão primária constante. Assim, quanto maior for a regulação do transformador, menores serão as quedas de tensão internas dos seus enrolamentos primário e secundário.

Um técnico instalou um motor CC em derivação em uma fábrica, o qual é equipado com enrolamento de compensação, tem potência, tensão e velocidade nominais iguais a 8 HP, 250 V e 2050 rpm, respectivamente. Além disso, as resistências de armadura e de campo são 2 Ω e 250 Ω, respectivamente. Durante o funcionamento da máquina, o técnico percebeu que, para atender a cargas distintas, ocorria uma variação na velocidade do eixo motor. Em um dos pontos de operação, quando a máquina foi alimentada com 250 V, mediram-se uma corrente de rede de 31 A e uma velocidade no eixo do motor de 1900 rpm. Mantendo-se o alimentador do motor no ponto de operação anterior, alterou-se a carga e obteve-se uma corrente da rede de entrada de 21 A.

Diante dessas informações, qual a velocidade do motor no novo ponto de operação, em rpm?

Em um sistema trifásico de tensão de linha de 220 V foi conectado um motor de indução de 60 HP, 6 polos, em Y. As resistências de fase do estator e do rotor referida ao estator são 0,06 Ω e 0,02 Ω, respectivamente. Em um determinado ponto de operação, quando o motor funciona com um escorregamento de 2 %, a corrente do rotor referida ao estator corresponde a 80 A.

Considerando-se que as perdas rotacionais são iguais a 816 W, qual a potência no eixo do motor?

O deslocamento angular de um transformador trifásico do tipo YNd11 é igual a 11^o, entre as grandezas dos enrolamentos primário e secundário.

Um transformador está sendo enrolado para fornecer uma tensão de 12 V. O secundário do transformador, contendo 20 espiras, é de 5 V. Para fornecer a tensão de 12 V, se este transformador for reenrolado, a quantidade de espiras no novo enrolamento secundário será de

Analise as afirmações a seguir e assinale aquela que está correta.

Com relação aos tipos de transformadores, dois são descritos a seguir:

I. É um equipamento que reproduz, no seu circuito secundário, a corrente que circula em um enrolamento primário com sua posição vetorial substancialmente mantida, em uma proporção definida, conhecida e adequada. É utilizado em aplicações de baixa e alta tensão – 0,6kV a 36,2kV –, situações essas em que circulam frequentemente altas correntes. Fornece correntes suficientemente reduzidas e isoladas do circuito primário, de forma a possibilitar o seu uso por equipamentos de medição, controle e proteção.

II. É um equipamento usado principalmente para sistemas de medição de tensão elétrica, sendo fabricado tanto para baixa tensão como para alta tensão – 0,6kV a 24,2kV –, sendo capaz de reduzir a tensão do circuito para níveis compatíveis com a máxima tensão suportável pelos instrumentos de medição. Sua principal aplicação é na medição de tensões com valores elevados, ou seja, em seu circuito primário é conectada a tensão a ser medida, sendo que, no secundário, será reproduzida uma tensão reduzida e diretamente proporcional à do primário. Assim, com menor custo e maior segurança, pode-se conectar o instrumento de medição voltímetro no secundário. A tensão reduzida do circuito secundário do TP também é usada para alimentar, de forma igualmente segura, os circuitos de proteção e controle de subestações.

Pelas características descritas, os tipos descritos em I e II são conhecidos, respectivamente, como transformadores de

Ensaios feitos em um transformador monofásico de 15kVA, 2300V / 230V, 60 Hz apresentaram os seguintes resultados:

Ensaio a vazio: 230V, 2,1A e 50W

Ensaio em curto-circuito: 47V, 6A e 160W

É correto afirmar que o percentual (%) de eficiência desse transformador quando ele alimenta uma carga com fator de potência de 0,8 será, aproximadamente, de

Assinale a alternativa que completa respectivamente as lacunas do texto abaixo:

Os motores classificados com categoria ___________ demonstram conjugado de partida __________ e corrente de partida __________.

Motores de corrente alternada são os mais utilizados, sendo aplicados em locais em que a fonte de suprimento de energia é a corrente alternada. Esse tipo de motor, conhecido como “rotor em gaiola”, pode ser monofásico ou trifásico.

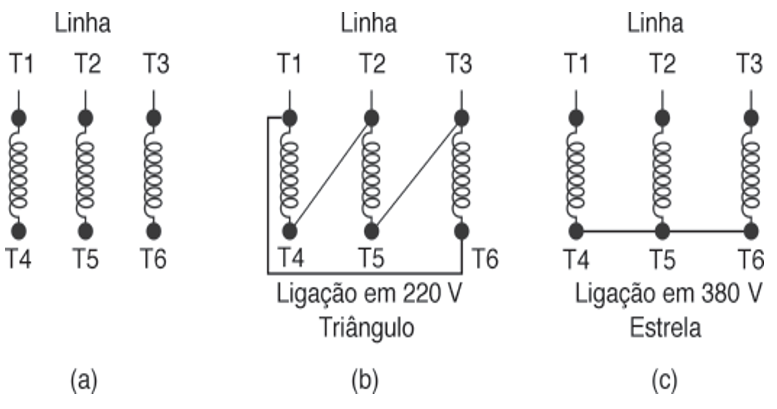

A figura a seguir mostra esquema de ligação das bobinas nas configurações triângulo e estrela.

Fonte: CREDER, Hélio. Instalações elétricas. 2021

Em relação aos motores de corrente alternada, o profissional deve:

Considerando as informações sobre motores de potência nominal não superior a 100 cv, assinale a alternativa incorreta.

Considerando-se um transformador ideal com N_p espiras no primário e N_s espiras no secundário, ao se aplicar uma fonte de tensão senoidal Vp no primário, espera-se que a tensão no secundário seja V_s = V_p ∙ N_s / N_p, em regime permanente

O rendimento de um transformador de potência depende das perdas no ferro, das perdas nos enrolamentos de cobre e da potência nominal do transformador, mas é independente do fator de potência da carga.

Em relação ao funcionamento dos transformadores, assinale a única alternativa INCORRETA:

Abaixo são listadas as características nominais de um motor trifásico, necessárias para o cálculo da corrente nominal no motor, exceto em:
