Questões de Concurso sobre Perdas, rendimento, torque, potência, ângulo de potência e funcionamento geral

Em uma rede de energia trifásica de tensão de linha de 220 V foi conectado, em Y, um motor de indução trifásico. Sabe-se que a resistência do rotor e o módulo da corrente do rotor referidos ao estator são 0,05 Ω e 30 A, respectivamente, para um determinado ponto de operação. Além disso, no mesmo ponto de operação, as perdas rotacionais e o escorregamento são 300 W e 5%, respectivamente.

A potência mecânica no eixo do motor é de

Considere um transformador trifásico com ligação em estrela equilibrado. O engenheiro mediu a tensão de linha com um multímetro e encontrou 85V. Sabendo que a tensão de fase deveria ser de 110V, determine a queda de tensão entre fase e neutro, sem casas decimais.

Um transformador de corrente 300 – 5 A que possui um equipamento conectado nos terminais do secundário com carga de 25 VA, incluindo a potência dissipada pelo circuito de ligação do TC. Determine o valor de tensão nos terminais do transformador de corrente para 10 vezes a corrente nominal e assinale a alternativa CORRETA.

Considere um transformador monofásico 1500 / 150 V, 60 Hz. Em uma situação emergencial, o transformador terá que ser usado em uma rede cuja frequência é 50 Hz.

Para que o transformador possa operar nessas condições sem sofrer danos, a máxima tensão do lado de AT, em volts, é:

Um motor de indução trifásico de 4 (quatro) polos solicita uma potência elétrica de entrada de 12 kW quando opera com velocidade de 1700 rpm e fornece um torque no eixo de saída do motor de 60 Nm.

Considere π=3.

O total de perdas do motor para esse ponto de operação é

Um transformador monofásico com relação de transformação 10 V / 100 V e potência nominal de 20 VA pode ser conectado como um autotransformador monofásico com relação de transformação 100 V / 110 V, passando a fornecer uma potência nominal de 220 VA, respeitando-se os limites de cada enrolamento do transformador.

Um motor de indução trifásico de 135 kW, em plena carga, opera com eficiência de 90% e um fator de potência de $\frac{\sqrt{3}}{2}$ indutivo. O motor é alimentado por uma tensão eficaz de linha de 440 V. Nessas condições, qual é o módulo da corrente de linha do motor?

Dado um motor monofásico alimentado por uma tensão de 220 V, com uma corrente de 3,5 A e um cos $\phi$= 0,8, as potências aparente (S) e ativa (P) do mesmo são:

A leitura no amperímetro ideal indica um valor pico a pico superior a 0,30 A, em corrente alternada.

Um transformador real é caracterizado por possuir perdas denominadas:

Considere um transformador monofásico ideal (sem perdas) que possui 100 espiras no primário e 200 espiras no secundário.

Sabendo que a corrente eficaz no secundário é 10 A, qual será a corrente eficaz no primário desse transformador?

Se, para um alternador de 200 MVA, 10 kV, a reatância transitória é 10%, então, considerando-se as bases da rede elétrica iguais a 121 MVA e 11 kV, o valor da resistência nas bases da rede será

Em relação à conversão eletromecânica de energia das máquinas de corrente alternada, assinale a alternativa correta.

Um motor de indução trifásico de 100kW, 60 Hz, 6 polos gira com um escorregamento de 2%.

Nesta condição, qual a velocidade de giro do motor (rpm)?

Em determinada região rural a energia elétrica disponível pela linha de transmissão é de 13800 V. Com a aquisição de um transformador deseja-se baixar essa tensão para 220 V.

Sobre este transformador é correto afirmar que

A respeito dos transformadores, considere:

I. O núcleo laminado do transformador serve para diminuir as perdas causadas pelas correntes de Foucault.

II. O núcleo laminado do transformador ajuda a diminuir o acoplamento magnético entre suas bobinas.

III. Se uma tensão contínua for aplicada no primário do transformador, só haverá indução no secundário no momento da abertura e fechamento do circuito do primário.

IV. Para que haja uma tensão induzida no secundário do transformador é necessário que haja uma variação do fluxo magnético.

Está correto o que se afirma APENAS em

À plena carga, a frequência das correntes induzidas no rotor do motor M2 será superior a 2,0 Hz.

Um centro de carga trifásico equilibrado, que consome 40 MW e 30 MVAr indutivo, está conectado ao sistema elétrico por meio de um transformador (trafo) trifásico de 50 MVA, 138/15 kV e X = 1,5%. No lado da baixa tensão do trafo, onde o centro de carga está conectado, a tensão é nominal.

A perda total (trifásica) no transformador (MVAr) é

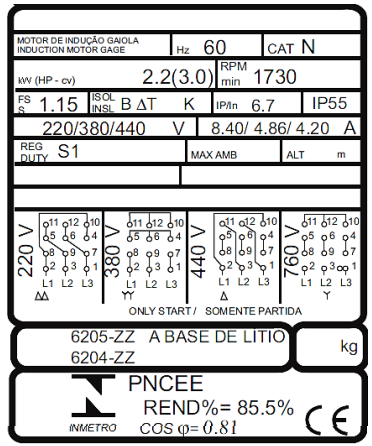

Os motores possuem placas de identificação que trazem características de operação e construtivas. Observe a figura a seguir, que apresenta a placa de um motor de indução trifásico real e comumente utilizado, e assinale a alternativa que corresponde à velocidade síncrona desse motor.

Na situação em tela, a tensão no primário do transformador é igual a 22 kV.
