Questões de Concurso sobre Perdas, rendimento, torque, potência, ângulo de potência e funcionamento geral

Como é denominada a corrente elétrica que é caracterizada como a corrente instantânea que surge nos enrolamentos de um transformador de potência no momento de sua energização que, em geral, ocorre pelo lado primário enquanto o secundário permanece em aberto?

As perdas térmicas nas bobinas, as perdas por corrente parasita, as perdas por histerese e o fluxo de dispersão são fatores que devem ser levados em consideração na modelagem de um transformador real.

Um transformador monofásico ideal tem 800 espiras no primário e 200 espiras no secundário. No primário, aplica-se uma tensão de 220 V, que resulta numa corrente de 2,5 A. Os valores da tensão e da corrente no secundário são, respectivamente,

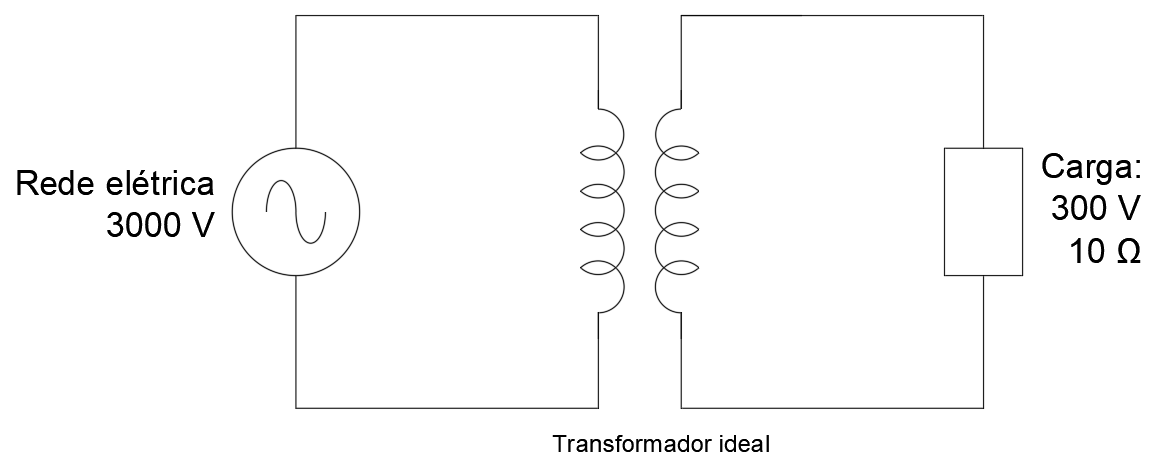

Considere o sistema elétrico apresentado abaixo, em que uma rede de elétrica com tensão de 3000 V alimenta, por meio de um transformador ideal, uma carga de 10 Ω que funciona com tensão de 300 V.

Quais são, respectivamente, a potência aparente e a corrente no primário do transformador?

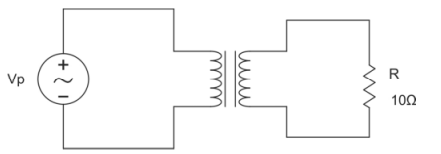

Seja um transformador com 1 enrolamento primário (com np espiras) e 1 enrolamento secundário (com ns espiras), considerado como ideal (sem perdas) para a aplicação em questão, alimentado no primário pela rede elétrica com tensão eficaz Vp = 110 V e na saída secundária alimentando uma carga resistiva R, conforme representação do diagrama elétrico abaixo.

Dado:

O transformador possui a relação $\frac{np}{ns}$=2

Está correto afirmar que a

“É a ligação final do motor, utilizada para qualquer potência” (CERVELIN; CAVALIN, 2008, p. 513).

Em relação aos motores trifásicos, a função apresentada na citação representa qual tipo de ligação?

Analise a representação do motor de indução monofásico com capacitor de partida na imagem a seguir.

Para a correta inversão de rotação é necessário inverter os terminais

Um transformador monofásico de potência 2MVA mostra, em sua placa, impedância série de (0,6% + j0,8%). Realizando o ensaio de curto-circuito, determinou-se que sua impedância série é (30 + j40) Ω. A tensão base a que o valor em pu se refere e seu enrolamento são, respectivamente:

Um motor de 15 hp, trifásico, de 220 volts entre fases, fator de potência de 85% e rendimento de 80%, possui uma corrente nominal de, aproximadamente:

Um transformador é um equipamento elétrico com a capacidade de converter um nível de tensão CA em outro nível de tensão CA. Sobre este equipamento, considere as afirmações a seguir:

I. Os transformadores operam de acordo com um fenômeno chamado indução eletrostática, descoberto pelo físico e químico Michael Faraday.

II. Os transformadores não funcionam com corrente contínua, uma vez que é necessário que existam variações de fluxo magnético para que se induzam tensões elétricas em seus enrolamentos.

III. Em um transformador de dois enrolamentos, se o número de voltas do enrolamento secundário (saída) for maior que o número de voltas do enrolamento primário (entrada), a corrente de saída desse transformador será menor que a corrente de entrada.

IV. Um transformador ideal possui a relação de transformação 10:1 e tensão secundária de 200 V. Dessa forma, a tensão no primário será 20 V.

V. Uma das perdas de potência que ocorre no núcleo dos transformadores são as correntes parasitas, também conhecidas como correntes de Foucault.

Está correto apenas o que se afirma em:

Um motor de indução trifásico de 7,5 kW operando a plena carga apresenta rendimento igual a 88%. Na tensão de alimentação nominal de 220 V, e operando a plena carga, sua corrente de operação é de 28,0 A. O fator de potência desse motor a plena carga é

A placa de identificação de um motor de indução apresenta as seguintes informações: Motor de indução trifásico, 10 hp, 380 V, 4 polos, 60 Hz, Ip/In igual a 6, gaiola de esquilo, ligação delta, fator de potência de 0,8, rendimento de 90%, fator de serviço de 1,15 e escorregamento nominal de 1%. Considere 1 hp igual a 746 W. Para o motor de indução descrito acima, assinale a alternativa correta.

Considere um transformador de 3kVA e de 1500/550 V em que cada espira deve ter uma tensão de 2,5 V. Assinale a resposta que contém os valores corretos da corrente nominal e o número de espiras do enrolamento primário:

A Figura 12 apresenta um extrato das especificações contidas em uma placa de motor de indução trifásico:

Figura 12

Com base nas informações da placa, determine qual é a corrente de sobrecarga quando o motor estiver trabalhando em rede de 60Hz e fase 220.

A potência nominal do enrolamento de tensão 12 V é de 120 VA.

Considerando-se que um transformador de corrente especificado com 125-5 A seja inserido em um barramento com 80 A, é correto afirmar que a corrente fornecida pelo secundário será superior a 3,0 A.

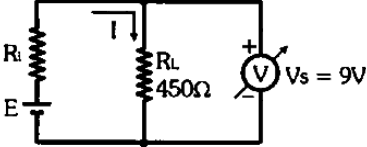

No circuito elétrico da figura (a) mediu-se a tensão em aberto de um gerador com um voltímetro, obtendo-se 10 V. Com uma carga de 450 Ω, a tensão de saída caiu para 9V, ilustrado na figura (b).

(a)

(b)

Nessas condições, os valores da corrente na carga e de curtocircuito e o rendimento do gerador são, respectivamente,

Analise as afirmativas a seguir:

I. Os transformadores têm como uma de suas funções alterar a corrente elétrica e/ou a tensão elétrica.

II. Em um transformador, a potência se altera quando aumentamos a corrente elétrica.

Marque a alternativa CORRETA:

Um transformador de distribuição trifásico de 150 kVA apresenta perdas no núcleo correspondentes a 2% de sua potência de saída nominal e perdas no cobre dos enrolamentos primário e secundário que totalizam 3.250 W. Desprezando as demais perdas associadas, o rendimento do transformador é:

Uma Universidade está instalando uma nova subestação para que haja uma transição de cliente A4 para A3. Para tanto, um transformador trifásico com ligação Delta-Delta de 69 kV para 13,8 kV foi adquirido. No lado de baixa desse transformador, serão conectadas as linhas já existentes na Universidade em direção aos seus diversos blocos alimentados, por transformadores trifásicos com ligação Delta-Y, aterrado de 13,8 kV para 380 V.

Sabendo-se que as tensões informadas são de linha, suponha que há uma corrente de linha de 1 A entrando no lado de alta do transformador de 69/13,8 kV e que há apenas um transformador de 13,8/0,380 kV ligado.

Assinale a alternativa correta que contenha, respectivamente, os valores aproximados da relação de transformação do transformador de 69/13,8 kV, o de 13,8/0,380 kV, os valores das correntes dos lados de baixa do transformador de 69/13,8 kV e o de 13,8/0,380 kV. Desconsidere as perdas nos transformadores e nas linhas.
