Questões de Concurso sobre Perdas, rendimento, torque, potência, ângulo de potência e funcionamento geral

Em se tratando de um transformador de distribuição de potência nominal igual a 120 kVa, de 16 kV para 500 V, que opera em condições normais, a corrente de linha na fonte IL_F é inferior a 8 A e a corrente de linha na carga IL_C é maior ou igual a 31IL_F.

O enrolamento de tensão 24 V possui 1.200 espiras.

A figura abaixo refere-se às questões (38) e (39)

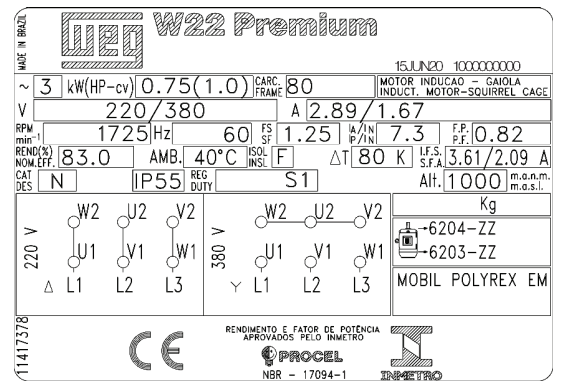

Considerando a placa de identificação de um motor representada acima, analise as afirmações a seguir.

I. Esse é um motor de indução monofásico do tipo gaiola de esquilo.

II. Sua potência mecânica nominal é de 0,75 CV.

III. O motor foi projetado para funcionamento sob carga constante com duração suficiente para que se alcance o equilíbrio térmico.

IV. A corrente de partida do motor é de 21,1 A, aproximadamente, quando ligado em 220 V.

V. Esse motor suporta uma sobrecarga constante de 25%.

Estão corretas apenas as afirmativas

Um equipamento possui duas fontes independentes, uma para o circuito eletrônico, outra para energizar um motor CC de 12V de alimentação. Durante a montagem do equipamento, notou-se a falta da fonte DC do motor, e então, foi utilizada uma fonte disponível de 6V. Nessas condições, assinale a alternativa correta.

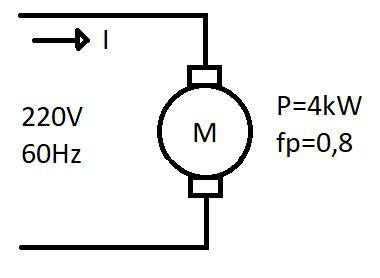

Determine a potência aparente [kVA] de um motor de P = 4 kW e ft = 0,8, sendo este ligado a uma rede de 60 Hz e 220 V.

Um transformador trifásico 13,8 kV/380 V, delta/estrela, 100 kVA, 60 Hz, alimenta uma planta industrial com carga trifásica equilibrada. O quadro de cargas da instalação é mostrado a seguir. Todas as cargas possuem natureza indutiva.

Considere o transformador ideal e analise as seguintes afirmativas. Em seguida, assinale a alternativa correta.

I. A potência aparente total transferida pelo transformador é igual a 80 kVA.

II. O fator de potência das cargas combinadas é igual a 0,8 indutivo.

III. O transformador está sendo subutilizado, podendo alimentar uma carga adicional de 20 kVA sem ultrapassar o seu valor de potência nominal.

IV. A inserção de uma carga capacitiva de 21 kVA no sistema original levaria o transformador a operar com 89 kVA.

Um transformador trifásico ideal tem seus enrolamentos primários fechados em triângulo e secundários fechados em estrela. Este transformador será utilizado para conectar uma rede de distribuição com tensão de linha 127 V a uma carga cuja tensão de linha é 380 V. Assinale a alternativa que apresenta a relação de espiras entre o primário e o secundário deste transformador.

Um transformador ideal de 5 kVA, 600/200 V, é ligado como autotransformador e alimenta uma carga de 1,6 kW com fator de potência unitário no enrolamento da baixa, como mostra a figura a seguir. As tensões aplicadas na alta e na baixa do autotransformador são nominais.

CALCULE a corrente (A) no enrolamento da baixa.

A resposta CORRETA é:

Tendo como base o circuito apresentado na figura precedente, é correto afirmar que a corrente aferida no resistor R é menor que 3 A.

Considere-se que um motor de corrente contínua opere com tensão igual a 220 V, que o circuito de armadura desse motor tenha resistência igual a 5 Ω e que a força contra eletromotriz seja igual a 210 V. Com base nessa situação hipotética, é correto afirmar que a corrente drenada pela armadura é menor que 3 A.

Um gerador de corrente contínua contém um rotor de 6 pólos com 360 ranhuras. As bobinas têm quatro espiras, com enrolamento em camada dupla, e resistência elétrica de 0,5 Ohm. O enrolamento apresenta seis circuitos em paralelo. Ao iniciar a operação, a máquina é acionada na velocidade de 600 rpm. Considerando a máquina sem carga, qual deve ser o fluxo por pólo para que a fem entre escovas seja 400 V?

Considerando-se um motor de indução trifásico com 4 polos, alimentado por uma rede de 380 V, 60 Hz, que desenvolve velocidade nominal de 1.600 rpm, é correto afirmar que a frequência das correntes induzidas no rotor será superior a 10 Hz.

Máquina elétrica com pólos salientes no rotor, mas com estator liso e ranhurado, que aloja um enrolamento trifásico. A quantidade de pares de pólo em seu estator é 12. Seu rotor é excitado em corrente contínua e, conforme a intensidade dessa corrente, pode se comportar como um capacitor ou indutor para a rede elétrica à qual está conectada. A velocidade de rotação do rotor dessa máquina em [RPM] quando conectada a uma rede em CA de 60,0 [Hz] é:

Um motor elétrico de 220 Volts necessita reduzir sua corrente de partida por meio de um inversor de frequência. Considerando que a frequência f₁ da rede seja de 60 Hz, para que a tensão no momento da partida seja de 110 Volts, qual deverá ser a frequência ajustada (f₂)?

Com relação às máquinas elétricas, assinale a opção correta.

Considere um motor shunt de corrente contínua, com os seguintes parâmetros: tensão de funcionamento igual a 360 V, corrente drenada com funcionamento em carga plena igual a 10 A, resistência do motor igual a 5 $\Omega$, velocidade de rotação a plena carga igual a 1.800 rotações por minuto e velocidade de rotação sem carga igual a 1.980 rotações por minuto. Para efeitos de cálculo, considere $\pi$ = 3.

Com base nessas informações, assinale a opção correta.

Ajustes na regulagem da corrente de excitação, na estrutura física do motor ou na proteção do sistema contra sobrecargas não interferem no desempenho dinâmico do motor.

Um equipamento mecânico que opera com velocidade de 704 RPM e que solicita conjugado de acionamento mínimo de 120 N·m é acionado por um motor elétrico que opera a 1.760 RPM, por uma transmissão redutora composta por polias e correias em V. Admitindo que a transmissão não apresenta perdas, o conjugado mínimo a ser fornecido pelo motor elétrico para o acionamento do equipamento será

Um grupo moto-gerador de 1,5 MVA está conectado em paralelo com o sistema elétrico interligado (barramento infinito) de 13,8 kV, 60 Hz, fornecendo 1,0 MW com fator de potência 0,8 capacitivo. Nesta condição, o ponto de ajuste do regulador de velocidade do grupo moto-gerador é de 62 Hz. Em uma análise qualitativa, se o ponto de ajuste do regulador de velocidade for aumentado para 63 Hz, o efeito resultante será:

Calcule o rendimento de um motor de indução trifásico cujos dados de placa são:

potência = 1 HP.

tensão = 220 V.

corrente = 3 A.

fator de potência = 0,82.

(Considere 1 HP = 750 W).
