Se uma motor trifásico com frequência nominal de 50 Hz for ligado a uma rede elétrica cuja frequência seja de 60 Hz, as seguintes particularidades serão apresentadas, exceto:
A
a potência mecânica não varia.
B
a corrente de carga não varia.
C
a corrente de partida aumenta.
D
a velocidade nominal aumenta.
E
a relação entre o conjugado de partida e o conjugado nominal diminui.
Nos transformadores reais, existem diversas perdas associadas ao processo de conversão do nível de tensão, e uma dessas perdas é a perda no cobre, caracterizada pelo aquecimento resistivo no núcleo do transformador.
C
Certo
E
Errado
Face às características de um transformador monofásico ideal, assinale a alternativa correta:
A
Não existem perdas no núcleo, ou seja, não há histerese e nem correntes parasitas.
B
Existem perdas ôhmicas, a resistência dos enrolamentos não é nula.
C
A corrente de magnetização deve ser levada em consideração.
D
A permeabilidade magnética do núcleo é restrita, ou seja, não infinita.
E
Existe dispersão de fluxo magnético, odo o fluxo está fora do núcleo.

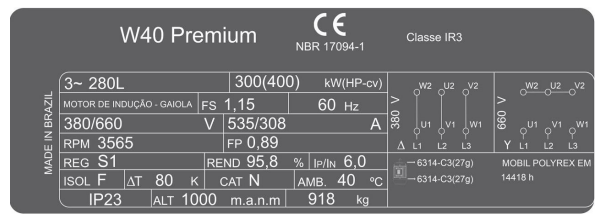

Baseando-se na placa de identificação do motor a seguir, determine a corrente de pico se o motor for ligado em 660V.
A
400A.
B
535A.
C
1000A.
D
1310A.
E
1848A.
Ano:
2023
Prova:
FEPESE - Prefeitura de Balneário Camboriú - Engenheiro Eletricista - 2023
Analise as afirmativas abaixo sobre transformadores de potência.
1. As perdas por histerese em um transformador são inversamente proporcionais à frequência de excitação magnética.
2. A regulação de tensão de um transformador é definida com sendo a variação de tensão no secundário quando se passa da condição sem carga para carga nominal.
3. O ensaio de circuito aberto é normalmente utilizado para encontrar a impedância equivalente em série.
Assinale a alternativa que indica todas as afirmativas corretas.
A
É correta apenas a afirmativa 1.
B
É correta apenas a afirmativa 2.
C
É correta apenas a afirmativa 3.
D
São corretas apenas as afirmativas 1 e 2.
E
São corretas apenas as afirmativas 2 e 3.
Ao analisar as condições de operação dos motores de um setor da indústria, verificou-se que um motor de indução trifásico de 25 CV e 2 polos operava sobredimensionado, pois acionava uma bomba centrífuga fornecendo apenas 42% de sua potência mecânica nominal, enquanto o recomendado é que o motor apresente ao mínimo 75% de carregamento. Para corrigir essa situação, aumentando a eficiência da instalação e reduzindo perdas desnecessárias, o motor de 25 CV deve ser substituído por um motor de indução trifásico de
A
7,5 CV.
B
10,0 CV.
C
12,5 CV.
D
15 CV.
E
20 CV.

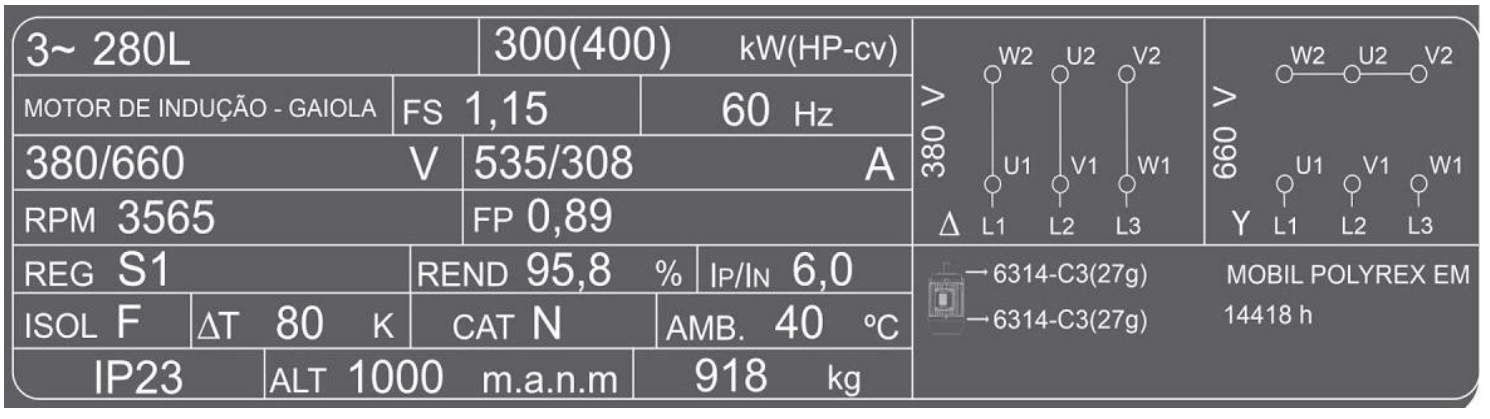

Um técnico em manutenção encontrou a seguinte placa em um motor da empresa onde trabalha:
De acordo com a placa de identificação, é correto afirmar sobre o motor que
A
a potência do motor é de 400 kW.
B
o motor possui corrente nominal de 308 A quando ligado em triângulo.
C
a corrente nominal do motor é 1/6 da corrente de partida.
D
quando ligado em Δ, deve-se utilizar tensão de linha de 220 V.
E
quando ligado em Y, deve-se utilizar tensão de linha de 380 V.
A corrente no secundário de um transformador ideal de 13.200/220 𝑉 é de 30 𝐴. A razão de espiras do transformador, a potência aparente que está sendo transmitida e a corrente no primário são dadas por:
A
1/30, 3,3 𝑘𝑉𝐴 e 1 𝐴.
B
1/440, 396 𝑘𝑉𝐴 e 0,5 𝐴.
C
1/60, 3,3 𝑘𝑉𝐴 e 0,5 𝐴.
D
1/30, 6,6 𝑘𝑉𝐴 e 0,5 𝐴.
E
1/60, 6,6 𝑘𝑉𝐴 e 0,5 𝐴.
Um motor elétrico solicita da fonte potências aparente e reativa iguais a 2,0kVA e 1,2kVAr. A potência mecânica desse motor, operando em suas condições nominais, é de 2HP.
O rendimento desse motor é
A
0,73.
B
0,75.
C
0,80.
D
0,91.
E
0,93.
Um transformador é um dispositivo destinado a transformar tensões, correntes e impedâncias. Trata-se de um dispositivo de corrente alternada que opera baseado nos princípios da Lei de Faraday. Sobre os aspectos construtivos de um transformador, assinale a alternativa incorreta:
A
Um transformador é um dispositivo que converte, por meio da ação de um campo magnético, a energia elétrica CA (corrente alternada) de uma dada frequência e nível de tensão em energia elétrica CA de mesma frequência, mas outro nível de tensão.
B
O transformador consiste em duas ou mais bobinas de fio enroladas em torno de um núcleo ferromagnético comum. Essas bobinas (usualmente) estão conectadas diretamente entre si através do fluxo magnético comum presente dentro do núcleo.
C
Um dos enrolamentos do transformador é ligado a uma fonte de energia elétrica CA e o segundo (e possivelmente um terceiro) enrolamento do transformador fornece energia às cargas.
D
O enrolamento do transformador ligado à fonte de energia é denominado enrolamento primário ou enrolamento de entrada e o enrolamento conectado às cargas é denominado enrolamento secundário ou enrolamento de saída. Se houver um terceiro enrolamento, ele será denominado enrolamento terciário.
A corrente nominal do enrolamento de tensão 48 V é menor que 20 A.
C
Certo
E
Errado
Um estator trifásico de uma máquina de indução de quatro polos é alimentado por tensões elétricas trifásicas equilibradas, cuja frequência é 60 Hz. O rotor gira com velocidade igual a 1.350 rpm, no mesmo sentido da velocidade do campo do estator.
Nesse caso, é CORRETO afirmar que o escorregamento vale
A
0,15.
B
0,20.
C
0,25.
D
0,30.
Qual o rendimento de um motor de indução trifásico que possui a potência mecânica no eixo de 10 CV, e na condição de carga nominal foi medida a tensão de linha eficaz de 380 V, corrente de linha de 15 A e fator de potência de 0,81?
A
71%
B
78%
C
85%
D
92%
E
99%
Considere um transformador ideal. Sabendo que ele possui 500 espiras no primário e 1.500 espiras no secundário, se alimentarmos o primário com 100V, qual a potência transferida para uma resistência de 100Ω ligada no secundário do transformador? Desconsidere a potência máxima do transformador.
A
1.000W.
B
900W.
C
800W.
D
700W.
E
600W.
Um motor elétrico é uma máquina elétrica capaz de converter a energia potencial elétrica em energia:
A
Potencial mecânica.
B
Térmica.
C
Estática.
D
Cinética.
Um motor elétrico de indução possui uma potência nominal de 30 CV e pode trabalhar em sobrecarga até o valor equivalente de 23814 W no eixo do motor. Assinale a alternativa que apresenta o fator de serviço que o motor pode trabalhar. Se necessário, utilize 1CV = 735W.
A
FS = 1,00
B
FS = 0,96
C
FS = 1,05
D
FS = 1,08
E
FS = 1,15
Se um motor de indução trifásico de oito polos e com frequência nominal de 60 Hz for alimentado com fonte de tensão com frequência igual a 60 Hz e operar com escorregamento de 3%, a velocidade de seu eixo será superior a 870 rpm.
C
Certo
E
Errado
lado de alta tensão de um transformador abaixador tem 500 espiras e o lado de baixa tem 100 espiras. É aplicada uma tensão de 0,22kV no lado de alta e inserida uma impedância de 5Ω como carga no lado de baixo desse transformador. Calcule a impedância de entrada do primário a partir da relação entre tensão e a corrente primária. Escolha a alternativa CORRETA:
A
176Ω
B
17,6 Ω
C
12,5kΩ
D
125Ω
E
Nenhuma das alternativas está correta.
Uma empresa instalou dois transformadores, sendo um de 255KVA e o outro de 75KVA, estando ligados em paralelo para alimentar uma determinada carga.
Se a carga solicitar 250KVA, essa potência será compartilhada pelos transformadores, respectivamente, em
A
225KVA e 25KVA.
B
200KVA e 50KVA.
C
187,5KVA e 62,5KVA.
D
125KVA e 125KVA.
Um transformador trifásico de 45 kVA está ligado na rede de média tensão em 13208 V na conexão em triângulo. A tensão entre os terminais de baixa tensão (tensão entre linhas) é de 220 V e a conexão na baixa tensão é em estrela. Sabendo que uma bobina de média tensão possui 2392 espiras, qual o número de espiras de uma bobina de baixa tensão?
A
45 espiras na baixa tensão.
B
40 espiras na baixa tensão.
C
11 espiras na baixa tensão.
D
23 espiras na baixa tensão.
