Questões de Concurso sobre Perdas, rendimento, torque, potência, ângulo de potência e funcionamento geral

Um motor de indução trifásico ligado diretamente na rede elétrica do Brasil está operando em sua potência nominal de 5 cv, com uma rotação de 1730 RPM e possui um fator de potência de 0,8. Assinale a alternativa que apresenta a quantidade de polos desse motor.

Um transformador é um equipamento elétrico utilizado para adequar níveis de tensão, baixando ou elevando os níveis de tensão, de acordo com a sua aplicação. Considere um transformador abaixador, em que a média tensão está ligada no primário e a baixa tensão está conectada no secundário. Diante disso, considere as afirmativas e marque V para as verdadeiras e F para as falsas.

( ) Um transformador abaixador de 13200V para 220V na sua potência nominal tem no seu primário a corrente maior que a corrente do secundário.

( ) A bitola do secundário é maior que a bitola do primário.

( ) Se a ligação do secundário for estrela, o neutro do secundário é aterrado junto com o tanque do transformador e o aterramento desce pelo poste onde o transformador está instalado.

( ) Com o transformador operando a vazio, sendo alimentado pelo primário e sem carga no secundário, não há perdas ôhmicas.

Assinale a alternativa que apresenta a sequência CORRETA de V e F.

Um motor trifásico de 5 CV ficou ligado em carga nominal por 30 minutos. Considere que 1 CV = 736 W e desconsidere as perdas mecânicas e elétricas.

Qual o consumo de energia elétrica desse motor?

As perdas nos transformadores são divididas entre perdas no ferro e perdas nos enrolamentos.

Nesse contexto, avalie se é correto afirmar que:

I. as perdas no ferro podem ser consideradas constantes para qualquer regime de funcionamento;

II. as perdas nos enrolamentos dependem do fator de potência do transformador;

III. as perdas no ferro são determinadas no ensaio em vazio.

Está correto o que se afirma em

Sabendo que a relação de espiras do transformador é 1:1, qual a tensão de linha do primário?

Por medição em um dia de trabalho, um militar soube que um motor de 12 CV na ponta de eixo trabalha com valores nominais de 380 V de tensão de linha, 20 A de corrente e, aproximadamente, um fator de potência de 0,83 indutivo. Considerando 1 CV= 736 W e $\sqrt{3}$ = 1,73, é correto afirmar que o rendimento do motor é de:

Se o enrolamento primário tiver 440 espiras e o secundário tiver 88 espiras, espera-se que V_S seja uma tensão de 44 V_RMS.

Um transformador do tipo Yd5 apresenta um deslocamento angular de 5^o entre as grandezas dos seus enrolamentos primário e secundário.

Ao se energizar uma entrada de energia particular dotada de cabine de medição e transformação em tensão primária de distribuição e equipada com um transformador a seco, classe 15 kV, de 225 kVA, originalmente com seu primário fechado para o TAP de 13,8 kV, mediu-se a tensão secundária entre as fases encontrando-se um valor médio de 185 V. Sabendo que a tensão nominal desse transformador é de 220/127 V, e diante da necessidade de alteração da conexão do primário do transformador, o TAP que adequa a tensão secundária de linha do transformador dentro da faixa entre 215 e 230 V é:

Existem vários parâmetros utilizados para a seleção de motores elétricos. Um desses parâmetros dá a seguinte definição: “é a medida do esforço necessário para girar um eixo”. De acordo com a descrição acima, assinale a alternativa incorreta:

Um motor de indução de 8 polos, 60 Hz, consome 90 kW. Sabendo-se que seu escorregamento é de 10% e que suas perdas são de 9 kW, o torque do motor, em N.m, é de

Foram feitas as seguintes afirmativas em relação a motores e geradores:

I. Geradores síncronos de polos salientes, devido à sua baixa rotação, são usados em usinas hidrelétricas.

II. Inversores de frequência são utilizados, dentre outros motivos, para controle de velocidade de motores de indução com rotor bobinado.

III. Motores de corrente contínua série não podem operar sem carga, do contrário, traria prejuízos à máquina, já que sua velocidade tenderia a crescer indefinidamente.

IV. Nos motores de corrente contínua, os efeitos da magnetização transversal podem ser neutralizados por conta de enrolamentos de compensação.

V. Motores universais funcionam tanto em 220V, quanto em 127V.

Estão corretas

Seja um transformador monofásico com uma impedância de carga Zc conectada no secundário.

Considere que o transformador possui uma relação de transformação igual a n (N_secundário/N_primário = n).

Assinale a alternativa que possui a forma de cálculo da impedância de carga vista dos terminais do primário (Z_c ’).

Preencha as lacunas do texto a seguir.

Em uma certa localidade a frequência da rede é de 50 Hz. É necessário o fornecimento de 1 MW de potência em 60 Hz. Como solução técnica, foi escolhido suprir a potência por meio de um grupo motor-gerador, consistindo em um motor síncrono tocando um gerador síncrono.

O número de polos que cada uma das duas máquinas deverá possuir de forma a converter a potência em 50Hz para potência em 60Hz é motor síncrono com ____ polos e gerador síncrono com ____ polos.

A sequência que preenche corretamente as lacunas é

No funcionamento do transformador elétrico, uma corrente elétrica flui pelo enrolamento primário e induz um campo magnético pelo enrolamento que, por sua vez, induz corrente elétrica no enrolamento secundário, de forma inversamente proporcional à razão entre o número de espiras do enrolamento primário com relação ao número de espiras do enrolamento secundário.

Você está verificando uma instalação onde existe um transformador que tem seu primário ligado a uma fonte de tensão alternada de 110 V. Este transformador libera 11 V, e a especificação do fabricante diz que o secundário possui 20 espiras. Com base nestas informações, você terá que efetuar uma modificação neste transformador para que o mesmo libere 33 V. Neste caso, assinale a alternativa que apresenta a quantidade de espiras adicionais que será necessário acrescentar ao secundário.

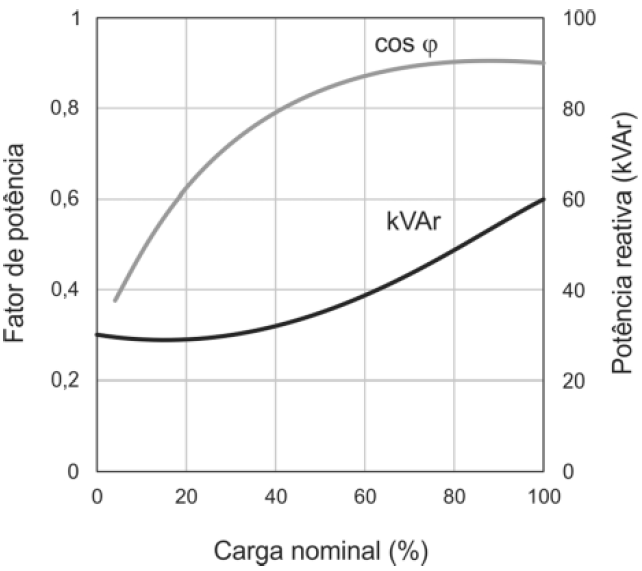

O gráfico abaixo apresenta o comportamento do fator de potência e da potência reativa de um motor monofásico em função da carga do rotor.

Se este motor estiver operando com 40% da carga nominal, os valores aproximados das potências aparente (em kVA) e ativa (em W) são, correta e respectivamente,

Assinale a alternativa que indica corretamente o nome do dispositivo que está conectado entre a fase e a terra.

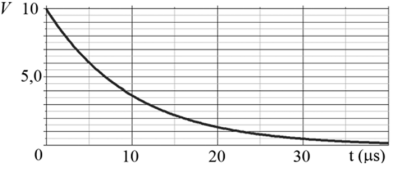

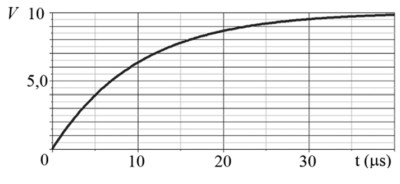

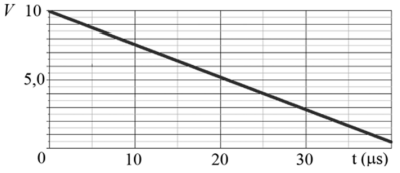

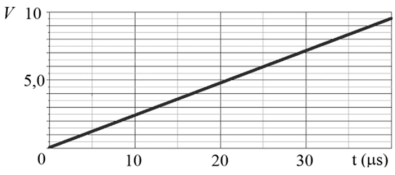

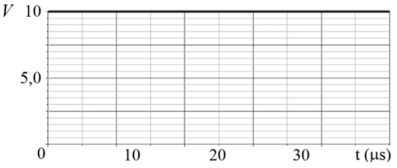

Com base no texto 6A1-III, assinale a opção que mostra graficamente a diferença de potencial entre as placas do capacitor em função do tempo, após a fonte de tensão ser ligada e antes de a fonte termiônica ser ligada.

Um motor de indução trifásico de 4 polos entrega um torque de $\frac{60}{\pi }Nm$ a uma carga quando opera com velocidade de 1750 rpm. Sabe-se que para esse ponto de operação, o motor tem um total de perdas igual a 0,5 kW.

A potência elétrica de entrada solicitada pelo motor para atender essa carga é de
