Questões de Concurso sobre Perdas, rendimento, torque, potência, ângulo de potência e funcionamento geral

Para se utilizar um equipamento elétrico com tensão nominal de 127 V em uma residência cuja tensão da energia elétrica é de 220 V, é necessária a utilização de um transformador.

De acordo com essa informação, é correto afirmar que o número de espiras no primário (Np) em relação ao número de espiras no secundário (Ns) e a corrente elétrica no primário (ip) em relação à corrente elétrica no secundário (is) desse transformador é de, aproximadamente,

As perdas por histerese magnética, ao contrário das perdas por correntes parasitas ou de Foucault, não causam aquecimento do núcleo dos transformadores.

O motor M2 suportará menor sobrecarga que o motor M1.

O lado de alta tensão de um transformador tem 500 espiras, enquanto o de baixa tem 100 espiras. Quando ligado como abaixador, a corrente de carga é 12 A.

Calculada a componente de carga de corrente primária, tem-se o valor de

Analise as asserções a seguir e a relação proposta entre elas.

I – Considerando-se tensões de mesmo valor médio quadrático e em regime permanente, um transformador projetado para operar a 50 Hz, quando alimentado com uma tensão senoidal de 60 Hz, apresentará um aumento da tensão induzida no secundário, caso o núcleo não se encontre saturado

-

PORQUE

-

II – a tensão induzida no secundário é diretamente proporcional à frequência do sinal de excitação do primário.

-

Sobre as asserções, é correto afirmar que

Para um conjunto motor de indução trifásico e guincho com tensão de 380 V e corrente de 35A determine a potência necessária nesse motor para elevar um peso P de 2500 kgf com velocidade de 0,5 m/s, sabendo-se que o rendimento do sistema de transmissão é de 80%.

Considere 1 kgf = a 10 N.

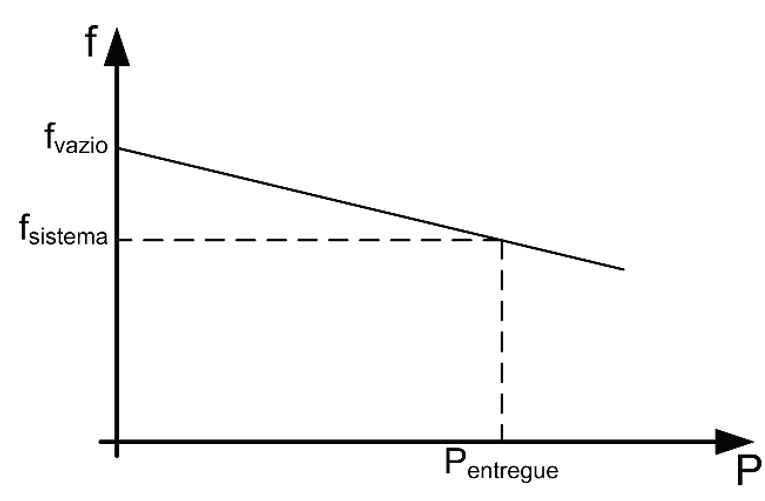

A relação entre a frequência de rotação de um gerador síncrono e a sua potência entregue é apresentada na figura a seguir.

Em uma dada situação, um gerador síncrono gira com uma frequência de 62 Hz a vazio. Quando este gerador é conectado a um sistema que opera em 60 Hz ele entrega 1 MW de potência.

Qual será a potência ativa entregue ao sistema caso o mesmo gerador possua uma frequência a vazio de 61 Hz?

Em um transformador ideal, com relação de espiras α = 0,5, a corrente primária vale 20A. A corrente solicitada pela carga, em amperes, é de:

Sabendo que um transformador ideal possui 50 espiras no secundário e 10 espiras no primário, aplicando uma tensão no primário de 20V, e que a corrente no secundário é de 2A, determine a potência do transformador.

Em uma subestação de 69 kV que possui um único transformador tem o sistema de para-raios instalado a uma certa distância. O para-raios possui a tensão nominal de 72 kV, a tensão residual máxima, ou seja, a tensão correspondente ao nível de proteção do para- raios, valor de pico, é de 164 kV, e que possui um comprimento total do barramento desde o ponto de instalação do para-raios até os terminais primários do transformador de 22,5 metros. Considerando que a taxa de crescimento da frente de onda para tensão do para-raios de 72 kV é de 500 kV por micro segundo, que a velocidade da luz em um cabo nu aéreo é de 300 metros por micro segundo e Vm = Vr + 2 x K x T. Assinale a alternativa que apresenta a tensão máxima permitida nos terminais do transformador.

Um transformador trifásico possui o seu lado de alta tensão conectado em Y e seu lado de baixa tensão conectado em $\Delta$.

A relação de espiras do transformador é 25:1, as suas perdas no ferro são 2kW, e a impedância dos enrolamentos referida para o lado de alta tensão é 30 + j 40 $\Omega$/fase.

Sabendo que, em seu lado de baixa tensão, uma carga de 50kVA é alimentada em 200 V, com fator de potência 0,8 (indutivo), a potência ativa de entrada do transformador, em kW, é igual a

Assinale a alternativa correta com relação aos transformadores.

Um transformador de 3300:330 V e 100 kVA é conectado em forma de autotransformador, de modo a permitir uma relação de 3300:3630 V (admite-se que o enrolamento de 330 V tem isolação suficiente para suportar a tensão de 3630V). Considerando perdas constantes de 9 kW, calcule qual o rendimento do autotransformador e assinale a opção correta.

Considere-se que três transformadores monofásicos com relação de transformação nominal igual a 110 V / 220 V foram usados para obter um transformador trifásico, cujos enrolamentos de baixa e alta tensão são conectados em delta e em estrela aterrada, respectivamente. Nesse caso, a relação de transformação nominal do transformador trifásico será 110 V / 220 $\sqrt{3}$ V.

A potência dissipada na carga do transformador é superior a 500 W.

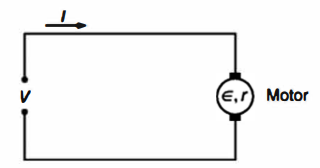

No motor, a diferença de potencial, ddp, provoca uma força eletromotriz (fem) de sentido contrário à ddp, chamada de força contraeletromotriz.

Portanto, um motor com resistência interna de 1 ohm, acionado por 380 volts de tensão e 1 O amperes de corrente, terá uma fem de:

Quando o motor é especificado para operar em tensões múltiplas, por exemplo, 220/380/440 V, a menor tensão, no caso 220 V, caracteriza a tensão nominal de fase que não pode ser ultrapassada em qualquer tipo de ligação, sob pena de danificar as bobinas. Há vários tipos de ligações dos motores em que os nove terminais são acessíveis conforme figura a seguir

Fonte: Mamede Filho, João. Instalações elétricas industriais.

Esta configuração representa o diagrama de ligação em:

A impedância de entrada do primário do transformador, na situação apresentada, é inferior a 1,5 MΩ.

Sobre o tema Transformadores de Potência, analise as afirmativas abaixo e dê valores Verdadeiro (V) ou Falso (F).

( ) O valor da permeabilidade magnética é variável com a intensidade de campo magnético. Desta afirmação se conclui que para variação senoidal do fluxo a corrente não será senoidal, ou seja, será constituída pela composição de uma componente fundamental com componentes harmônicas ímpares.

( ) A intensidade de campo magnético, h, se relaciona com a corrente de magnetização através do número de espiras do enrolamento e do comprimento do núcleo.

( ) Para a determinação da corrente de magnetização de um transformador é importante considerar que o núcleo de material ferromagnético é não linear e que apresenta histerese magnética.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

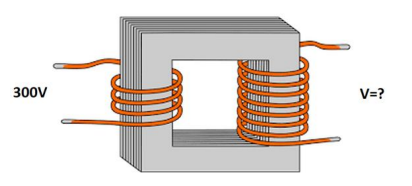

Sabendo que o transformador da figura abaixo é ideal, determine a tensão no secundário do transformador quando a tensão de entrada é igual a 300V.

-
