Questões de Concurso sobre Perdas, rendimento, torque, potência, ângulo de potência e funcionamento geral

Um engenheiro que trabalha com CFTV precisa ligar uma câmera de vídeo, que apresenta impedância de 50 ohms, com um par trançado de 100 ohms, visando a economizar, pois um cabo coaxial de 50 ohms é bem mais caro que par trançado de 100 ohms. Para fazer esta ligação com a melhor transferência de energia, ele utiliza um transformador, com N1 espiras no lado da câmera e N2 espiras no lado do par trançado.

A relação de espiras (N1/N2), para garantir a melhor transferência de energia, deve ser

O rendimento global do motor em % é:

Transformadores são dispositivos utilizados para rebaixar, isolar ou elevar a tensão elétrica em potenciais que estejam de acordo com requisitos da carga a ser alimentada. De acordo com o exposto, assinale a alternativa correta.

Um transformador monofásico ideal, 440/110 V, 60 Hz, tem uma carga resistiva de 50 Ω ligada ao enrolamento secundário (enrolamento de baixa tensão). O primário do transformador é ligado em série com uma resistência de 200 Ω e uma fonte de tensão ideal de 440 V.

Sob essas condições, a corrente que flui no secundário do transformador é igual a

Para que se possa fazer a reversão do sentido de rotação de um motor de indução, devemos simplesmente:

Um transformador inserido em um sistema elétrico possui potência de 22,5 MVA, reatância transitória de 2,0 Ω referida ao lado de menor tensão e tensões primária e secundária iguais respectivamente a 15 kV e 138 kV. As bases escolhidas são iguais a 22,5 MVA e 15 kV para o setor do primário do transformador.

O valor da reatância desse transformador em p.u. é igual a

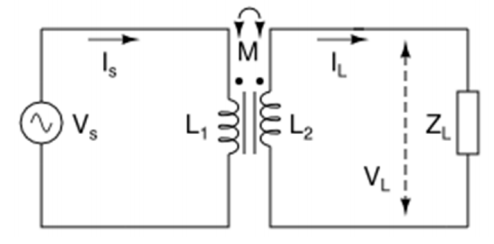

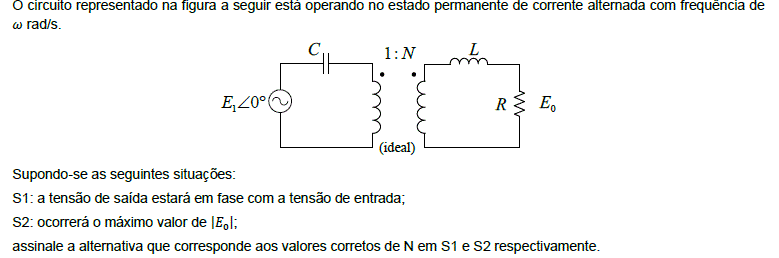

Um transformador de dois enrolamentos foi construído de modo que pode ser considerado ideal para todos os efeitos e tem seu circuito representado a seguir. A bobina primária tem indutância própria de 16 mH e a bobina secundária tem indutância própria de 4 mH.

A mútua indutância tem o valor de

Um motor de indução trifásico de oito polos, potência nominal de 38 HP e tensão nominal 380V, aciona um guindaste transportador de materiais. No momento em que o carregamento solicita ¾ da potência nominal do motor, o fator de potência é 0,80, o rendimento é 100% e a tensão nos terminais do referido motor é 380V. A corrente no motor é de

Para o motor da placa à direita, analise as informações da tabela abaixo.

Estão corretas, apenas, as informações do(s) item(ns):

Um transformador de 138/13,8 kV, 100 kVA possui nos terminais do seu secundário, quando operando sem carga, o valor de 15 kV. Em operação, a tensão nos terminais secundário cai para 12 kV. A regulação de tensão percentual deste equipamento é de:

Um Engenheiro Eletricista, ao dimensionar uma máquina de indução trifásica, deseja calcular o número de bobinas contido em um grupo polo-fase. Sabendo-se que, para o caso em questão, tem-se: número total de ranhuras S=12, número de polos p=2, número de fases m_S=3 e frequência f=60 Hz, o número de bobinas contido em um grupo polo-fase é

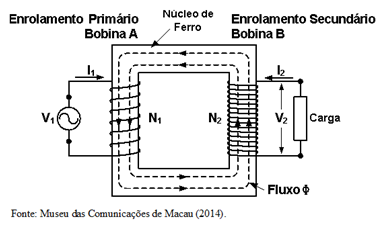

Um transformador tem seu princípio de funcionamento baseado na indução eletromagnética, onde um circuito quando submetido a um campo magnético variável é percorrido por uma corrente elétrica de intensidade proporcional às variações do fluxo magnético. A figura abaixo mostra a estrutura básica de um transformador. Com relação aos fundamentos do princípio de funcionamento do transformador, marque a alternativa CORRETA:

Um transformador tem um primário com um enrolamento de indutância de 60 mH, considerando-se desprezível a sua resistência. Determine o módulo de sua reatância Z para uma frequência de 50 Hz e o módulo de sua corrente I quando ligada a uma fonte de tensão de 360 V.

Dado: π=3.

Se um determinado motor consome uma potência de 5kW em 220 VRMS/60Hz com FP=0,6, qual deve ser a capacitância necessária conectada em paralelo para aumentar o fator de potência para 0,9?

Sendo:

Para FP = 0,6; φ1 = 53°; tgφ1 = 1,33

Para FP = 0,9 φ2 = 26° tgφ2 = 0,49

Qual das alterativas abaixo configura a corrente (Ip) que circula pela rede que alimenta um motor trifásico com as seguintes características: 15cv / 380V; Ip / In = 10; ligado em ∆; rendimento de 60%, fp= 0,8 ?

Em um transformador monofásico de 250:2500 V, instalado como abaixador em um sistema elétrico, sabe-se que a corrente do primário é 8 A. A corrente do secundário é:

Ainda com base no enunciado e na carga de 20 ohm conectada no secundário, a corrente do primário e a potência de saída valem aproximadamente o descrito na alternativa:

A bobina primária de um transformador contém 800 m de fio de cobre esmaltado com seção transversal de 0,1 mm2 e resistividade igual a 1,7 × 10−8 Ω . m. A resistência, em ohm, desse fio é
