Questões de Concurso sobre Portas lógicas, Flip-flops, circuitos integrado, dispositivos optrônicos e dispositivos correlatos

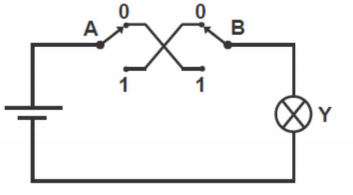

O Circuito de contatos abaixo representa a porta lógica:

Sobre a tabela da verdade abaixo, é correto afirmar que apresenta casos possíveis da seguinte função:

O símbolo lógico abaixo representa:

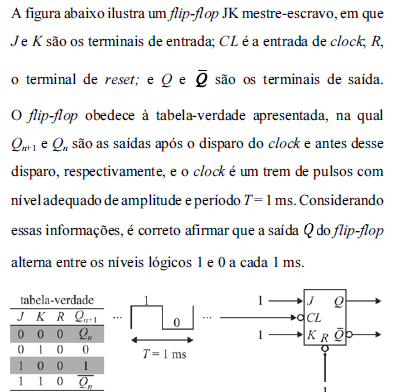

Assinale a alternativa CORRETA em relação ao flip-flop JK mestre- escravo.

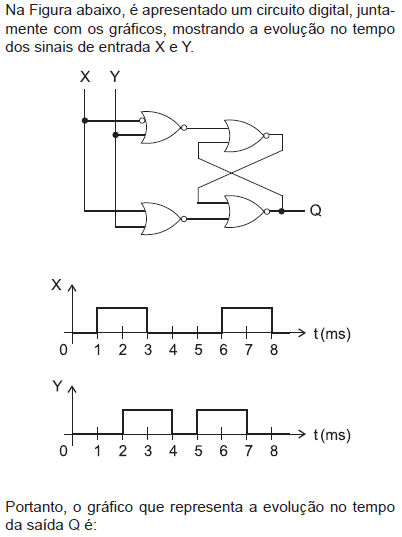

Analise a figura a seguir.

Assinale a opção que identifica corretamente o dispositivo cujo diagrama lógico foi representado na figura acima.

O símbolo matemático da porta lógica XOR é:

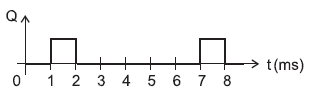

Sobre o flip-flop, assinale a alternativa incorreta.

O conjunto de flip-flops, combinados para armazenar sinais lógicos é denominado de:

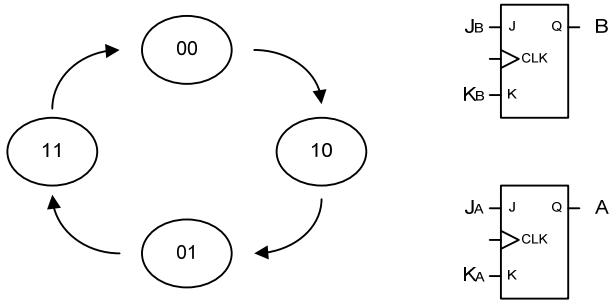

Considere a seguinte máquina de estados BA e sua implementação, de forma síncrona, utilizando flip-flops J_K.

Os sinais J_BK_B e J_AK_A que, respectivamente, geram os estados de B e A, são

A figura a seguir exibe uma porta lógica composta de MOSFET – Canal N, com entradas A e B, e saída Y.

Qual porta é essa?

Uma estrutura muito comum e útil na eletrônica digital são os circuitos biestáveis, também denominados flip-flops. Acerca da tipologia e características desses circuitos, analise.

I. Flip-flop JK: a saída é chaveada quando as entradas J = K = 1.

II. Flip-flop D: utiliza o JK como parte interna, porém, com as entradas J e K conectadas, originam a única entrada D.

III. Flip-flop RS: é o mais simples, com base para outros tipos, como o JK.

IV. Flip-flop T: utiliza um flip-flop tipo RS com as entradas conectadas a um inversor, de forma que quando R = 1, S = 0 e vice versa.

Estão corretas apenas as afirmativas

Uma porta lógica NAND apresenta duas entradas A e B e uma saída S. Assinale a opção que apresenta a tabela verdade dessa porta.

A qual porta lógica se refere a seguinte tabela verdade?

A tabela-verdade abaixo refere-se a uma porta lógica com diodos do tipo:

Uma das funções dos diodos é de realizar funções lógicas. Sobre essa aspecto analise o circuito a seguir

Considerando as entradas A e B e a saída Y, com níveis lógicos 0 e 1, expressos pelos níveis de tensão 0 V e 5 V, respectivamente, a tabela verdade que representa esse circuito é:

Dadas as seguintes afirmações,

I. Com apenas portas lógicas NANDs é possível construir qualquer outra porta lógica.

II. A identidade A + A.B = A é verdadeira.

III. O número 1011010111₂ é equivalente ao número 713₁₀.

IV. Um flip-flop é um circuito lógico combinacional.

verifica-se que está(ão) correta(s) apenas

Uma porta lógica EXCLUSIVE-OR de duas entradas X e Y e saída S, tem a entrada X fixa em nível "1". A expressão lógica que representa esse circuito é:

O circuito lógico aritmético apresentado na Figura ao lado, com entradas I e J e saídas X e Y. Trata-se de um
