Questões de Concurso sobre Proteção de sistemas elétricos

A desenergização dos sistemas elétricos em corrente contínua é obrigatória para fins de atividades ou operações elementares, em virtude da maior periculosidade, se comparada com a tensão alternada.

Um curto-circuito entre duas fases, sem qualquer impedância de contato entre elas, depende somente da(s) sequência(s)

O projeto de aterramento de uma instalação elétrica deve considerar a resistividade do solo.

Analise o texto abaixo com relação ao método de Wenner de medição da resistividade do solo.

“O método de Wenner consiste, inicialmente, em colocar ........................ eletrodos de teste em linha separados por uma dada distância, e enterrados no solo com uma profundidade de ........................ .”

Assinale a alternativa que completa corretamente as lacunas do texto.

A proteção dos transformadores presentes em uma rede de distribuição aérea de média tensão contra curtos-circuitos é realizada por:

Um motor trifásico de 10 cv, 380 V, 4 polos, fator de potência = 0,85 atrasado e com rendimento igual a 0,86, possui o fator de serviço de 1,1. O valor aproximado de ajuste do relé de sobrecarga deverá ser de:

Sobre o ponto de vista da proteção do sistema elétrico, analise as afirmativas a seguir.

I. Entre os diversos elementos que compõem um sistema elétrico, tais como geradores, transformadores, capacitores, reatores, linhas de transmissão e outros, os geradores elétricos são aqueles que recebem um maior número de proteção, tanto por suas características operacionais dinâmicas, quanto por sua importância no sistema.

II. As sobrecargas nos geradores são eventos que devem ser controlados com duração de tempo limitado, a fim de evitar que os enrolamentos estatóricos e rotóricos sejam danificados. Para isso, são utilizados dispositivos de proteção que possam permitir determinados níveis de sobrecarga, como a partida de um motor de grande capacidade nominal, desde que considere o tempo de duração de acordo com as normas e as informações do fabricante para aquele modelo de gerador.

III. Os curtos-circuitos internos aos geradores ou na rede elétrica impõem que se utilizem dispositivos de proteção muito rápidos para reduzir a magnitude dos danos na máquina. Quanto maior é a capacidade nominal dos geradores e a sua posição estratégica no sistema elétrico, melhores e mais amplas devem ser as proteções aplicadas.

Estão corretas as afirmativas:

Em instalações elétricas de baixa tensão, o dispositivo utilizado para atuação em caso de fuga de corrente é o:

Ainda sobre as definições de Sistemas de proteção contra descargas atmosféricas segundo a NBR5419 a eficiência de um SPDA (E) Trata-se da relação entre a frequência média anual de descargas atmosféricas interceptadas pelos captores e a frequência de descargas atmosféricas (Nd) sobre a estrutura.

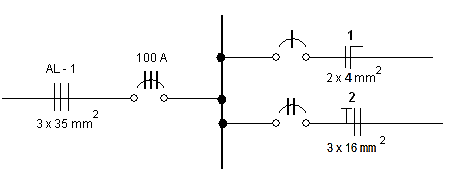

Dimensione o disjuntor para o circuito 2 da Imagem 22, que apresenta potência na carga de 8KW. O condutor de cobre com isolação em PVC foi instalado na maneira A2, sendo o valor da corrente conforme a Tabela 4 de corrente do condutor. Tensão de linha de 220V.

Imagem 22

Tabela 4

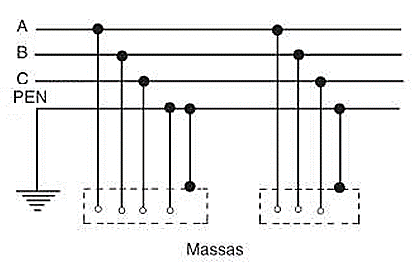

Com base no esquema de ligação de aterramento da Imagem 23 a seguir, determine a alternativa que descreve o sistema de aterramento adotado.

Imagem 23

Disjuntores são equipamentos destinados à manobra e à proteção de circuitos de alta tensão quando associados a relés. Assinale a opção que NÃO apresenta um tipo de disjuntor encontrado em uma subestação.

Sobre materiais utilizados em SPDAs, relacione as colunas a seguir.

1. Conector de uso geral.

2. Conjunto de contravoltagem.

3. Terminais aéreos.

4. Captor Franklin.

5. Mastro H.

( )

( )

( )

( )

( )

A sequência está correta em

Um curto-circuito caracterizado pelo anulamento das tensões no ponto de defeito é conhecido como

Sobre as correntes de falta, analisar os itens abaixo:

I. A corrente de falta produzida por uma máquina girante (gerador ou motor) é limitada pela impedância interna da máquina, que é variável com o tempo, e pela impedância existente entre a máquina e a falta. Motores síncronos fornecem corrente para uma falta de modo diferente dos geradores síncronos.

II. Os motores de indução do tipo anéis, que funcionam normalmente com os anéis no rotor curto-circuitados, atuaram em uma falta de modo idêntico aos do tipo gaiola.

III. O fator de potência de curto-circuito é determinado a partir da reatância indutiva e da resistência totais do percurso da corrente de curto-circuito. Em um sistema em que a reatância seja muito maior que a resistência, a corrente de curto-circuito será praticamente de 90° em relação à tensão.

IV. O valor do componente contínuo da corrente de curto-circuito depende do instante em que ocorre a falta, podendo variar de zero até um valor máximo igual ao valor de crista do componente alternado. Quando o curto não é totalmente assimétrico, o valor do componente contínuo é igual ao da corrente simétrica no instante da falta.

Estão CORRETOS:

Em uma residência são utilizados disjuntores para garantir a proteção das instalações elétricas contra curtos-circuitos e, consequentemente, incêndios. A escolha do disjuntor deve ser realizada após a determinação da tensão e corrente elétrica do circuito do local de proteção. Considerando um chuveiro com potência de 5500W, quais seriam os valores mínimos de disjuntores para operarem em 127V e 220V:

Os sistemas de proteção de sistemas elétricos de potência devem apresentar características que garantam que os dispositivos de proteção cumpram as funções para os quais foram projetados. Sobre as características que os sistemas de proteção devem apresentar e suas respectivas descrições, assinale a alternativa incorreta.

Avalie as informações abaixo sobre os motivos de fuga de corrente nas instalações elétricas.

I- Emendas mal- executadas.

II- Iluminação utilizada durante o dia.

III- Cabos em bom estado de uso e conservação. IV- Isolação, dos condutores elétricos, com perfurações ou ressecada.

Está correto o que se afirma em

Uma proteção adequada contra penetração de correntes de descargas atmosféricas e campos eletromagnéticos associados deve sempre ser prevista em projeto para estruturas de edificações, para evitar efeitos térmicos e eletrodinâmicos perigosos, sobretensões perigosas e centelhamentos para os sistemas elétricos internos. Assinale a alternativa que apresenta a definição correta de centelhamento.

O dispositivo diferencial-residual (DR) tem por finalidade proteger vidas humanas por meio da detecção de um excedente de corrente de fuga à terra. Como instalações elétricas não são perfeitas, pode-se tolerar, por exemplo, correntes de fuga abaixo de 30 mA.

Sobre o tema projeto de proteção e para-raio, verifique as assertivas e assinale a INCORRETA.
