Questões de Concurso sobre Proteção de sistemas elétricos

Além dos dispositivos de proteção utilizados nos circuitos elétricos para proteção dos equipamentos e das pessoas, o esquema de aterramento é fundamental na prevenção de acidentes e danos materiais. Em relação aos esquemas de aterramentos, a Norma NBR 5410 regulamenta um código que utiliza uma sequência de letras maiúsculas. De acordo com o significado destas letras, analise as afirmativas a seguir.

I. A primeira letra representa a situação da alimentação em relação à terra: onde T = um ponto diretamente aterrado e I = isolação de todas as partes vivas em relação à terra.

II. A segunda letra representa a situação das massas da instalação elétrica em relação à terra, onde S = funções de neutro e de proteção asseguradas por condutores distintos e C = funções de neutro e de proteção combinadas em um único condutor (condutor PEN).

III. As outras letras (eventuais) representam a disposição do condutor neutro e do condutor de proteção, onde T = massas diretamente aterradas e N = massas ligadas ao ponto da alimentação aterrado.

Está(ão) correta(s) apenas a(s) afirmativa(s)

A norma NBR 5410 define alguns esquemas de aterramento que podem ser utilizados nas instalações elétricas de baixa tensão. Quanto ao sistema de aterramento tipo TT pode-se afirmar que:

Sistemas de proteção são empregados para preservar vidas e reduzir danos em equipamentos. Falhas de segurança e de operação em sistemas de proteção podem resultar em maiores danos e, portanto, existe a necessidade de se investir em sistemas de retaguarda e/ou sistemas duplicados. Nesse contexto,

Considerando uma instalação elétrica, a função do sistema de aterramento consiste essencialmente em proteger uma pessoa contra choque elétrico quando em contato com:

Analise as seguintes afirmativas referentes ao projeto de instalações elétricas, assinalando com V as verdadeiras e com F as falsas.

( ) Na cozinha, atribui-se no mínimo 600 VA por ponto de tomada, até três tomadas, e 100 VA por ponto de tomada excedente.

( ) A iluminação em áreas externas segue os mesmos critérios para o cálculo da iluminação de cômodos ou dependências da residência.

( ) Os pontos das tomadas de uso específico são localizados no máximo a 1,5 metros do ponto previsto para a localização do equipamento.

( ) No quadro de distribuição, encontram-se instalados: DTM, DR, DPS, e os barramentos: de neutro, de terra e de interligações das fases.

Assinale a sequência correta.

De acordo com a NBR 5419, indique a alternativa cuja definição está INCORRETA.

Uma chave seccionadora unipolar de 200 A/15 kV cujos contatos são de liga de cobre, encontra-se instalada em uma rede aérea em que a temperatura ambiente é de 25° C. Sabe-se que a máxima temperatura ambiente admitida para seccionadoras é de 40° C e que a máxima temperatura admissível para contatos de liga de cobre no ar é de 75° C.

Diante do exposto, a corrente de sobrecarga admissível no local de instalação da chave, em A, é

Acerca de disjuntores, considere as seguintes afirmativas:

1. As curvas A/B/C/D dos disjuntores termomagnéticos têm por finalidade compatibilizar a proteção contra sobrecargas (definida basicamente pela corrente nominal do dispositivo) e contra curto-circuito com o comportamento dinâmico de cargas que, em função de suas características construtivas e/ou princípio de funcionamento, possuem correntes de partida ou de início de funcionamento significativamente maiores que em regime permanente.

2. Disjuntores de caixa moldada são aplicados principalmente em ambientes industriais, devido à sua maior robustez e capacidade de interrupção de correntes de curto-circuito. Nas instalações elétricas de estabelecimentos comerciais e de condomínios, eles são usualmente encontrados no QGBT (quadro geral de baixa tensão) e em QDCs (quadros de distribuição compactos).

3. O valor máximo da corrente de curto-circuito em uma instalação trifásica 132 kVA 220/380 V está estimado em 90 kA. A princípio, uma proteção geral através de um disjuntor 200 A ICU = 150 kA ICN = 50%.ICU seria uma solução mais confiável do que através de um disjuntor 200 A ICU = 120 kA ICN = 80%.ICU porque, em última instância, garantiria maior capacidade de interrupção do curto-circuito.

Assinale a alternativa correta.

A seguir estão ilustradas as ligações dos diagramas de sequência zero, positiva e negativa para um determinado curto-circuito.

Figura: Ligação dos diagramas de sequência de forma a representar curto-circuito franco.

Assinale a alternativa CORRETA do tipo de curto-circuito correspondente para essas ligações:

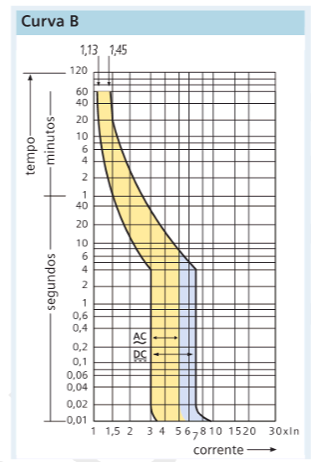

Os disjuntores termomagnéticos são equipamentos de proteção contra sobrecarga e curto circuito. A curva de operação desse equipamento é representada na figura a seguir, em que a ordenada indica o tempo de atuação do equipamento (abertura do circuito) e, na abcissa, a corrente do circuito em múltiplo da corrente nominal do equipamento. Um circuito elétrico está protegido com um disjuntor termomagnético tripolar de corrente nominal de 100A. Devido a uma avaria na carga atendida pelo circuito, sua corrente passou a ser de 200A. A partir desse instante, o tempo t em que o disjuntor abrirá o circuito é

O relé, de um modo geral, é um dispositivo que, a partir de uma tensão aplicada em um par de terminais, energiza um componente em seu interior que, por meio de propriedades eletromagnéticas, provoca um movimento eletromecânico permitindo a comutação de outros pares de terminais fechando ou abrindo um circuito. Este componente é conhecido como:

Na figura abaixo, está um gráfico de Pareto, no qual foram listadas as principais causas que contribuem para o desperdício de energia elétrica em uma determinada indústria têxtil e com que frequência elas aparecem, de acordo com pesquisa interna realizada por seus funcionários de manutenção. A análise do gráfico por um especialista indicou que a maior parte do desperdício de energia elétrica pode ser eliminada pela implantação de um programa de qualificação do setor de manutenção da indústria.

Disponível em: www.abepro.org.br/biblioteca/enegep2011_ TN_STO_143_902_18957 .pdf. Acesso em 12 jul. 2019.

Considerando as informações apresentadas, avalie as asserções a seguir e a relação proposta entre elas.

I - Para melhorar a eficiência energética dessa indústria seu programa de qualificação do setor de manutenção deve incluir o treinamento sobre as disposições da NR-IO.

PORQUE

II - O curso básico de segurança em instalações e serviços com eletricidade, previsto no anexo II da NR-10, é direcionado a trabalhadores autorizados, que são os que terão acesso a zonas de risco definidas na norma.

A respeito dessas asserções, assinale a opção correta.

Segundo a norma ABNT NBR 5419-3 – Proteção contra descargas atmosféricas – Parte 3: Danos físicos a estruturas e perigos à vida, o posicionamento das descidas para um SPDA isolado deve obedecer ao seguinte:

A função de um esquema de proteção em um sistema elétrico de potência é detectar falta e isolar a área afetada no menor tempo possível, de forma confiável e com mínima interrupção possível. Dentre as propriedades que descrevem as características funcionais de um sistema de proteção, a seletividade:

Dois condutores retos e longos no ar estão separados por uma distância de 20 cm e transportam, cada um, uma corrente nominal de 200A em sentidos contrários. Na condição de operação nominal, a força devida à corrente nominal nos condutores é de 1,6 N. Se considerarmos que, durante um curto-circuito, a corrente atinge 2000A, a força entre os condutores é de

Segundo as normas básicas de segurança elétrica, se um circuito elétrico tem a medida de amperagem igual a 150mA, causa para o ser humano o efeito de choque:

Segundo a NBR 5410:2004, a seção mínima de um condutor de cobre para aterramento enterrado no solo, com proteção contra a corrosão, mas não contra danos mecânicos, em mm², é

Em instalações elétricas prediais ou industriais de alta e baixa tensão, é necessária a instalação de um sistema de aterramento dimensionado adequadamente para as condições de cada projeto. Dessa maneira, julgue as afirmativas a seguir.

I - Um sistema de aterramento tem objetivo a proteção do indivíduo contra contatos com partes metálicas da instalação energizadas acidentalmente.

II - Tensão de passo é aquela a que está sujeito o corpo humano quando em contato com partes metálicas acidentalmente energizadas.

III - Os principais elementos de uma malha de terra são: eletrodos de terra, condutor de aterramento e condutor de proteção.

É correto o que se afirma em:
