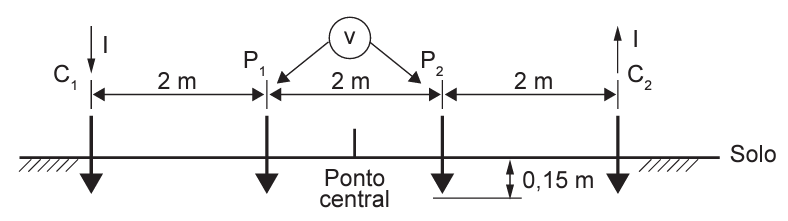

Durante a fase de projeto de um sistema de aterramento, foi realizada a medição, através do Método de Werner, para se determinar a resistividade do solo, conforme esquema apresentado na Figura abaixo. A corrente (I) injetada entre os eletrodos de corrente foi de 2 A, e a tensão (V) medida entre os eletrodos de potencial foi 100 volts.
Nessas condições, verifica-se que a resistividade do solo, em Ω.m, para o espaçamento indicado na Figura é, aproximadamente,
A
314
B
628
C
1.256
D
2.512
E
4,187
Na entrada de uma instalação elétrica, será instalado um transformador trifásico rebaixador, com primário de 10,0 [kV], secundário de 173,0 [V], potência nominal de 1,0 [MVA] e xcc = 5,0 [%], que apresenta primário ligado em estrela aterrada e secundário ligado em delta. Sua reatância de curto-circuito referida ao primário e a defasagem das tensões de linha do secundário com relação às tensões de linha do primário são, correta e respectivamente:
A
0,5 [Ω] e + 30º.
B
20,0 [Ω] e – 90º.
C
2,0 [mΩ] e + 90º.
D
5,0 [Ω] e – 30º.
E
1,5 [mΩ] e – 60º.
Na análise do cálculo da interrupção da corrente de curtocircuito, necessária para o dimensionamento dos dispositivos de proteção, a definição da integral de Joule que o dispositivo deixa passar é representada na letra:
A
∫0tai2dt
B
∫0ti2dt
C
∫0tr2dt
D
∫0tpi2dt
Assinale a alternativa correta sobre sistemas de aterramento para proteção contra descargas atmosféricas (SPDA).
A
O eletroduto de proteção dos condutores de descida deve ser metálico e aterrado.
B
Os elementos do sistema de proteção contra descargas atmosféricas devem se manter isolados do sistema de aterramento da estrutura.
C
Somente condutores rígidos devem ser utilizados como condutores de descida em sistemas de proteção contra descargas atmosféricas.
D
Os condutores de descida externos devem ser protegidos contra danos mecânicos em, no mínimo, 2,5 metros acima do solo.
E
Somente é aceito o cobre como eletrodo de aterramento, com seção mínima igual à seção do condutor fase.

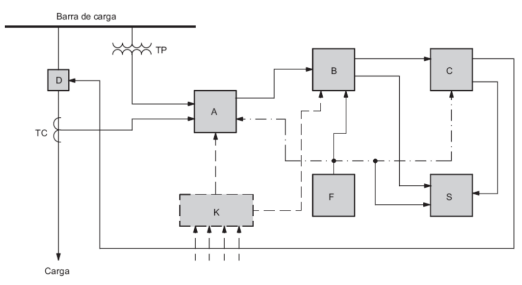

A figura abaixo mostra o esquemático de um sistema de proteção de média tensão.
Fonte: Adaptado de J. M. Filho e D. R. Mamede, Proteção de Sistemas Elétricos de Potência, 2o edição. LTC, 2020.
Assinale a alternativa que apresenta qual elemento indicado pela letra D.
A
Transformador de potencial.
B
Transformador de corrente diferencial.
C
Elemento lógico da estrutura de proteção.
D
Disjuntor responsável pela desconexão do sistema.
E
Fonte auxiliar de corrente que supre os diversos elementos envolvidos na proteção.

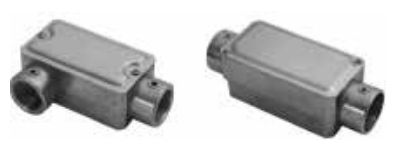

Considere as figuras abaixo.
Os tipos de conduletes apresentados são, respectivamente:
A
LR e C.
B
LL e C.
C
LR e E.
D
LL e E.
E
LB e E.
O DPS é um dispositivo de proteção contra surto funciona a partir da interação entre seus componentes e materiais internos, O varistor é um resistor elétrico que depende da tensão para mudar o valor de sua resistência, quanto maior a tensão menor a oposição à passagem da corrente elétrica, e quanto menor o valor da tensão maior será a resistência, este dispositivo possui 3 classes, sobre a classe I é CORRETO afirmar que:
A
Age de modo mais sofisticado, sendo indicado para locais que sofrem mais com os efeitos indiretos dos surtos elétricos, drenando correntes que penetram em edifícios. São mais utilizados em áreas urbanas, sendo instalados nos quadros secundários de distribuição.
B
Representa o que há de mais refinado em termos de DPS. São dispositivos destinados à proteção fina dos equipamentos em si e já vem instalados dentro deles. Por serem utilizados especificamente para proteger aparelhos ligados à rede de distribuição, utilizam tecnologia de ponta que garante a segurança dos eletrônicos.
C
Estes dispositivos são tecnologias que se destinam ao uso em ambientes que podem ser diretamente afetados por descargas atmosféricas. São instalados nos quadros gerais de baixa tensão (QGBT).
D
Representa o que há de mais refinado em termos de DPS. São dispositivos destinados à proteção fina dos equipamentos em si e devem ser instalados próximos a eles. Por serem utilizados especificamente para proteger aparelhos ligados à rede de distribuição, utilizam tecnologia de ponta que garante a segurança dos eletrônicos.
Sobre a seleção do nível de proteção SPDA, em caso de edificações que contenha explosivos, inflamáveis, indústrias químicas, nucleares, laboratórios bioquímicos, fabrica de munição e fogos de artifício, o nível de proteção é:
A
Nível 3.
B
Nível 2.
C
Nível 4.
D
Nível 1.
Numa placa de motor com vários dados, encontra-se o valor de IP ( grau de proteção), com dois números, o primeiro diz respeito:
A
A proteção contra sólidos.
B
A proteção contra líquidos.
C
A proteção contra temperaturas.
D
A proteção contra gases.
Foi detectado um problema em uma instalação elétrica alimentada por uma subestação própria equipada com um transformador de média tensão, classe 15 kV, 750 kVA, Ligação ∆ / Y, TAP primário em 13,2 kV, tensão secundária nominal de 380 / 220 V.
A leitura nas tensões do secundário do transformador, antes da proteção geral de baixa tensão e com a carga completamente removida, são mostradas na tabela a seguir.
Tensões de Fase | Tensões de Linha | ||
VAN | 126 V | VAB | 331 V |
VBN | 219 V | VBC | 331 V |
VCN | 126 V | VCA | 126 V |
O problema nessa instalação é:
A
curto-circuito entre duas fases do primário do transformador.
B
falta de aterramento do secundário do transformador.
C
curto-circuito entre uma fase e neutro do secundário do transformador.
D
falta de uma fase na alimentação do primário do transformador.
E
falta de duas fases na alimentação do primário do transformador.
Sobre sistemas de proteção contra descargas atmosféricas - SPDA, é correto afirmar que
A
o sistema de pára-raios e aterramentos também protege equipamentos eletrônicos sensíveis contra tensões induzidas.
B
edificações em geral e linhas de transmissão de energia são estruturas que não necessitam de instalação de sistemas de pára-raios.
C
os sistemas de proteção contra descargas atmosféricas diretas podem ser divididas em rede captora de descargas, descidas e aterramentos.
D
os sistemas de proteção contra descargas atmosféricas, se bem dimensionados, podem oferecer uma proteção com 100% de garantia.
A classe de exatidão exprime nominalmente o erro esperado do transformador de corrente levando em conta o erro de relação de transformação e o erro de defasagem entre as correntes primária e secundária. De acordo com os instrumentos ligados aos terminais secundários do transformador de corrente, a classe de exatidão 3, é, por exemplo, para:
A
Aferição e calibração dos instrumentos de medidas de laboratório.
B
Alimentação de medidores para fins de acompanhamento de custos industriais.
C
Alimentação de relés de impedância.
D
Alimentação de relés de ação direta, como os aplicados em disjuntores primários de subestação de consumidor.
E
Alimentação de amperímetros indicadores.
O disjuntor é um elemento indispensável para a operação de sistemas elétricos de potência, sobretudo na proteção de sistemas elétricos.
Para uma operação confiável, esse equipamento deve ser dimensionado para suportar as solicitações relacionadas a fenômenos eletromagnéticos inerentes à sua operação.
Nesse contexto, a tensão de restabelecimento transitória referese
A
à distorção do sinal de tensão encontrado nos terminais de um disjuntor após fechamento do circuito, devido ao carregamento da indutância interna do disjuntor.
B
à tensão entre os terminais do disjuntor durante a abertura do circuito, cujo perfil deve ser suportado pelo seu dielétrico para que ocorra efetivamente a extinção da corrente.
C
ao nível de isolamento mínimo necessário para que uma tensão oriunda de um surto atmosférico não degrade permanentemente seu isolamento.
D
ao nível de isolamento mínimo necessário para que uma tensão oriunda de um surto de manobra não degrade permanentemente sua câmara de extinção.
E
à tensão máxima que o disjuntor suporta entre seus terminais, enquanto estes estão abertos, até o limiar de ocorrer um arco elétrico reverso sustentado.
Sobretensões são eventos corriqueiros em sistemas elétricos de potência, sejam eles causados por condições operativas, manobras ou surtos atmosféricos.
De forma a contribuir com a operação segura do sistema de potência frente a essas perturbações, a coordenação de isolamento
A
apresenta critérios para o ordenamento do despacho de geradores, de forma a evitar colapso de tensão.
B
recomenda critérios de seletividade para proteções de sobretensão em sistemas possuindo linhas longas.
C
concentra-se no dimensionamento técnico-econômico dos níveis de suportabilidades de isolamento de equipamentos.
D
estabelece diretrizes para projetos de linhas de transmissão com o intuito de minimizar o efeito Ferranti.
E
auxilia na definição do nível de tensão de operação de uma subestação, a fim de aumentar vida útil dos equipamentos.
O Prontuário de Instalações Elétricas é um conjunto de documentos técnicos que reúnem informações sobre as instalações elétricas e os trabalhadores. Entre os documentos que devem compor o prontuário, está:
A
projeto As-Built.
B
laudo técnico (SPDA).
C
mapa de risco.
D
croquis de instalação.
E
certificado de garantia de equipamentos.
Para atender normas cada vezes mais exigentes foram desenvolvidas soluções de segurança especiais para serem integradas em equipamentos e máquinas automatizadas.
Assinale a alternativa correta sobre estes dispositivos de segurança.
A
Monitor de movimento zero (zero speed) é um relé de segurança utilizado para detectar a condição de parada em motores elétricos.
B
Contatores de segurança apresentam contatos auxiliares conectados apenas eletricamente aos contatos de potência.
C
Relés de simultaneidade são aplicados em comandos bimanuais formados por um botão de emergência e um botão com retenção.
D
Botoeiras eletrônicas de esforço zero atuam pelo reconhecimento de comandos de voz para evitar o esforço físico repetitivo.
E
Sensores magnéticos com função de segurança utilizam uma proteção codificada que permite o acionamento do sensor por qualquer atuador magnético.
A definição do limiar corrente de pickup para um elemento de proteção de sobrecorrente temporizado de um circuito, que será coordenado com curvas tempo versus corrente de outros elementos protegidos na rede, deve levar em consideração, entre outros fatores, a
A
máxima corrente de curto-circuito desse circuito.
B
máxima queda de tensão no circuito.
C
mínima corrente de carga no circuito.
D
máxima corrente de carga no circuito.
E
mínima queda de tensão no circuito.
Analise as afirmativas abaixo sobre os sistemas de proteção e de segurança em instalações de média tensão.
1. Os transformadores de instrumentação conectados aos relés secundários devem ser instalados sempre a montante do disjuntor a ser atuado.
2. O sistema geral de proteção da unidade consumidora deve permitir coordenação com o sistema de proteção da concessionária.
3. Os equipamentos que são operados manualmente devem permitir o uso de dispositivos de travamento mecânico para evitar o religamento.
Assinale a alternativa que indica todas as afirmativas corretas.
A
É correta apenas a afirmativa 2.
B
São corretas apenas as afirmativas 1 e 2.
C
São corretas apenas as afirmativas 1 e 3.
D
São corretas apenas as afirmativas 2 e 3.
E
São corretas as afirmativas 1, 2 e 3.
Analise as afirmativas a seguir sobre sistemas de aterramento elétrico:
I- O aterramento elétrico é a ligação intencional e de baixa impedância com o solo.
II- A equipotencialização elétrica é a ligação que coloca massas e elementos condutores praticamente no mesmo potencial.
III- Ferragens de construção civil embutidas em fundações não podem ser consideradas como eletrodos de aterramento de edificações.
Está correto apenas o que se afirma em
A
II.
B
III.
C
I e II.
D
I e III.
E
II e III.
Para realizar o teste de tensão de isolação de elementos de uma subestação, deve-se usar um
A
capacímetro.
B
terrômetro.
C
fasímetro.
D
hipot.
E
cossefímetro.
