Questões de Concurso sobre Sistemas Termomecânicos

Considerando-se que o seguinte diagrama T-S refira-se ao ciclo de Rankine de uma turbina a vapor, é correto afirmar que essa turbina funciona em circuito aberto, pois se infere do diagrama que o vapor se expande e se condensa livremente, desta maneira: a água é aquecida no interior de uma caldeira (1 a 2) e convertida em vapor úmido de alta pressão (2 a 3); na sequência, o vapor é expandido por meio de uma turbina e rejeitado, a uma baixa pressão, para um condensador de vácuo (3 a 4); por fim, é realizada a condensação do vapor (4 a 1).

De acordo com Rache (2004), um motor diesel que solta fumaça escura ou azulada pelo escapamento é um sinal de:

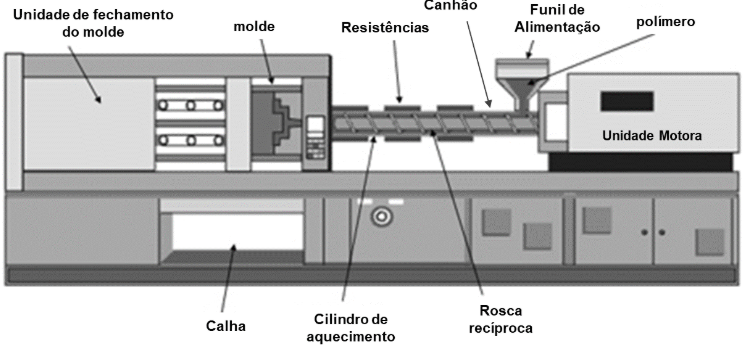

Uma injetora semelhante à apresentada a seguir, com capacidade de injeção de 180 g, deverá ser utilizada para injetar uma peça de PEBD com peso total de moldagem de 170 g. Sabe-se que a densidade (ρ_B) e o fator volumétrico (V_B) do polímero a ser injetado é 0,92 g/cm³ e 2,07, respectivamente, enquanto, para o polímero padrão (PS), estes valores são (ρ_A)1,04 g/cm³ e (V_A) 2,02, respectivamente.

Analise as afirmativas apresentadas a seguir:

I. Será possível injetar, pois a peça tem peso menor do que a capacidade de injeção da injetora.

II. Será possível injetar, pois a capacidade de injeção da peça em PEBD é inferior à capacidade de injeção da injetora.

III. Não será possível injetar, pois a capacidade de injeção da peça em PEBD é inferior à capacidade de injeção da injetora.

IV. Não será possível injetar, pois a densidade do polímero a ser injetado é diferente do polímero padrão.

Assinale

Nos compressores parafuso, a razão de redução de volumes do compressor é dada por V_i = V_s / V_d , em que V_s é o volume na sucção e V_d é o volume na descarga; a pressão, no compressor, é obtida por P_i = V_i ∙ c_p , em que c_p é o calor específico do gás.

Um dos componentes para movimentação de fluidos mais utilizados é a bomba, seja ela centrífuga, de deslocamento positivo, ou outro mecanismo.

Um dos componentes de um sistema de refrigeração que possui função similar ao da bomba é o(a)

Texto 13A2-I

Um novo fluido refrigerante, com ODP igual a 0 e GWP igual a 1.300, apresenta as propriedades termodinâmicas mostradas na tabela a seguir, em que T é a temperatura do fluido, em °C, P_sat é a pressão de saturação correspondente, em kPa_abs, h_L é a entalpia específica do líquido saturado, em kJ/kg, e h_v é a entalpia específica do vapor saturado, em kJ/kg.

Em relação ao impacto ambiental do fluido refrigerante descrito no texto 13A2-I, assinale a opção correta, considerando que um sistema de refrigeração utilize esse fluido e que a energia elétrica consumida pelo sistema provenha de geração termelétrica a gás natural.

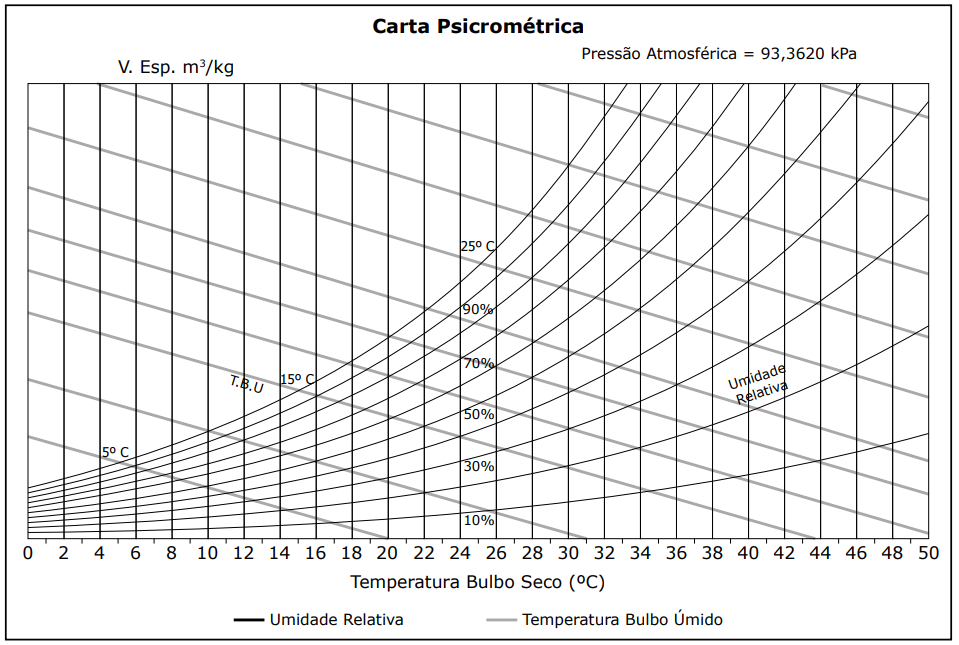

Considere a figura a seguir.

Fonte: MARCON, E. Carta Psicrométrica. Prof. Edison Marcon. Publicado em: 16 abr. 2018. Disponível em: <http:// profedisonmarcon.blogspot.com/2018/04/calor-4-nas-postagens-anteriores.html>. Acesso em: 16 nov. 2023. (Adaptado)

A carta psicrométrica possibilita visualizar e analisar diferentes misturas de ar e de vapor d'água por meio de um gráfico com o plano cartesiano. Dessa forma, a Temperatura de Bulbo Úmido (TBU) de um determinado ambiente laboral, que apresenta TBS = 23 ºC, UR = 50 % e Var = 0,5 m/s é

Em um ciclo termodinâmico ideal conhecido como ciclo Carnot, o sistema transfere energia sob a forma de calor de uma fonte para outra. No processo, parte desta energia é convertida em trabalho.

O ciclo de Carnot é composto de dois pares de transformações

Após realizar a retífica nos cilindros de um motor a combustão que opera com o ciclo diesel, foi solicitado a um mecânico de manutenção que realizasse medições para verificar as folgas entre os anéis dos pistões e os cilindros. Para essa atividade, assinale a alternativa que indica a ferramenta correta para essa finalidade.

A radiação solar direta que incide sobre as janelas do escritório pode aumentar a sensação de desconforto térmico, mesmo que a temperatura e a umidade do ar no escritório estejam dentro da zona recomendada para conforto.

A parcela latente da carga térmica de resfriamento total, resultante da introdução de ar de renovação, é independente do número de pessoas e da área do local, dependendo apenas da diferença de umidade entre o ar interno do auditório e o ar exterior.

A utilização do índice PMV no contexto em apreço é adequada, uma vez que esse índice leva em consideração fatores como temperatura do ar, temperatura radiante média, umidade do ar e velocidade do ar, além da atividade metabólica e da vestimenta dos ocupantes do espaço.

A cilindrada (C) de um motor de quatro tempos com oito cilindros é calculada pela fórmula C = 8(πcr²)/4, em que r representa o raio do pistão e c, o curso do pistão.

Os sistemas de ar comprimido desempenham um papel essencial em diversas áreas. Além do compressor de ar, um sistema típico requer o uso de um resfriador, um secador, filtros e um reservatório de armazenamento.

Em relação a esses sistemas, analise as afirmativas a seguir.

I. Os reservatórios em sistemas de ar comprimido têm a função exclusiva de armazenar o ar comprimido disponível para uso na fábrica ou planta de produção ou pesquisa.

II. Nas tubulações de ar comprimido, a padronização ABNT para identificação da tubulação é a cor verde.

III. Durante o processo de compressão, o ar comprimido é contaminado pelo óleo lubrificante do compressor e por partículas sólidas provenientes do desgaste das peças móveis do mesmo.

Está correto o que se afirma em

Considerando a imagem, que se refere diretamente a uma bomba injetora rotativa dos motores de combustão interna a diesel, podemos afirmar que esse componente possui esse nome devido

A eficiência do compressor é um fator crítico para a eficiência geral do sistema de refrigeração, pois o consumo de energia química do gás refrigerante tende a cair.

Os sistemas de exaustão integrantes dos sistemas de climatização regulam a qualidade do ar interior, removem poluentes e contaminantes do ambiente, além de controlar as temperaturas medidas pelos termômetros de globo (Tg).

Os ciclos termodinâmicos usados na concepção de caldeiras, motores, sistemas de aquecimento e refrigeração sempre possuem uma diferença entre o ciclo ideal e o real. Essa diferença é causada geralmente por irreversibilidades que o sistema real possui e o ideal não. Por esse motivo, o valor do rendimento máximo do ciclo real é sempre menor do que o do ciclo ideal a ele atrelado.

Essas irreversibilidades estão relacionadas à

Considerando que W é o trabalho realizado, Q é o calor, $m$ é a taxa de fluxo de massa, ℎ é a entalpia e η é o rendimento, assinale a opção que apresenta a equação fundamental para calcular a potência de uma turbina a vapor.

Uma indústria possui uma aplicação específica, na qual necessita da compressão de um gás até a pressão de 950 bar. A área de gestão fez uma consulta ao departamento técnico sobre qual tipo de compressor deve ser considerado para a aplicação. A opção que corresponde à resposta que o departamento deverá dar para o tipo de compressor mais adequado é:
