Questões de Concurso sobre Sistemas Termomecânicos

Os compressores alternativos são máquinas de deslocamento positivo, nas quais ocorre a redução de volume do fluido pela ação de peças móveis em uma câmara de compressão. Entre muitas outras aplicações, esses compressores são de uso comum na refrigeração industrial. Dentre as peças ou conjuntos de um compressor alternativo, podem-se citar:

Assinale a opção que apresenta um componente do motor a diesel e sua correta descrição e aplicação.

Para determinar um equipamento de condicionamento de ar que deverá manter um escritório de engenharia, de 20 m de comprimento, 18 m de largura e 3,5 m de pé direito, conforme a planta ilustrada a seguir, a 20°C, sendo que a parede da sala é de 20 cm de espessura e são feitas de tijolos com condutividade térmica de 0,14 kcal/h . m . °C e a área das janelas podem ser consideradas desprezíveis, bem como as subdivisões internas. A face externa das paredes pelo clima de Miracema, que é tropical, com verões de temperaturas elevadas, pode ser considerado num limiar de 45 °C no pico.

Desprezando a troca de calor pelo piso e pelo teto, que estão bem isolados, pede-se o calor a ser extraído da sala pelo condicionador de ar (em HP). Considere: (1 HP = 641,2 kcal/h.)

Quando movidos somente a etanol, os motores do ciclo Otto com tecnologia flex proporcionam um rendimento termodinâmico menor que quando movidos apenas à gasolina, pois o índice de octanagem do etanol é menor que o da gasolina.

Em instalações pneumáticas, o ar é pressurizado com o uso de compressores e armazenado em reservatório para, posteriormente, ser distribuído aos equipamentos. Dois fatores utilizados para escolha do compressor de uma instalação de ar comprimido são: o fluxo volumétrico de ar comprimido que será necessário e o nível de ruído que o compressor gera. Assim, o tipo de compressor mais adequado para instalações com elevado consumo de ar e que não pode gerar muito ruído é o:

Assinale, dentre as alternativas a seguir, aquela que melhor descreve conceitualmente as etapas de condicionamento térmico às quais deve ser submetido um ar exterior que inicialmente se encontre à temperatura de 35ºC com umidade relativa de 80% para que ao final do condicionamento se encontre à temperatura de 20ºC com umidade relativa de 50%.

Dá-se o nome de motor de explosão ou de combustão interna à máquina que transforma energia gerada pela queima de combustíveis em energia mecânica. Comum na vida cotidiana em razão de sua presença nos principais meios de transporte de motores a gasolina ou a diesel, o motor de combustão interna comprime a mistura de combustível e gases, recebida anteriormente durante a admissão, a partir do fechamento da válvula de admissão e a subida do pistão. A esse processo que antecede a explosão dá-se o nome de:

Válvulas são dispositivos amplamente usados em diversos setores da indústria. Elas podem servir para bloquear o fluxo de fluidos, alterar a direção ou controlar o fluxo. Além disso, algumas são projetadas com geometrias mais complexas, em que cada posição adotada muda as direções de fluxo de entrada e retorno de um sistema.

Sobre essas válvulas, é correto afirmar que:

A respeito das bombas de vácuo, assinale a opção correta.

Segundo Macintyre (1997), conforme o modo de atuação do vapor no rotor, as turbinas a vapor são classificadas como turbinas:

Um técnico de laboratório deve dimensionar um aparelho de ar condicionado para uma sala com baixa insolação na qual permanecem 3 pessoas. A sala possui área igual a 32 m². Considerando que são necessários 600 BTU/h por m² de área construída, o aparelho de ar condicionado deverá ter a quantidade mínima em BTU igual a

Considere o funcionamento de um sistema genérico de refrigeração a vapor e seus componentes principais.

Nesse contexto, a principal função da válvula de expansão é

Os motores alternativos de combustão interna podem ser agrupados em duas classificações com relação ao modo como ocorre a ignição. A esse respeito, assinale a alternativa correta.

Sistemas de refrigeração que utilizam amônia como fluído refrigerante demandam medidas de segurança específicas, devido às características físico-químicas peculiares desse gás. Acerca das características da amônia e dos sistemas de refrigeração nela baseados, analise os itens a seguir:

I. A alta temperatura de ignição da amônia reduz o risco de fogo e explosão em caso de vazamento.

II. Deve-se empregar apenas tubulações de cobre, devido à corrosividade da amônia.

III. Apesar de mais leve que o ar, o vazamento de amônia em ambientes úmidos pode formar aerossóis mais densos que o ar.

Está correto o que se afirma em

No ciclo típico de refrigeração de um sistema de ar-condicionado, durante a fase de condensação ocorre a absorção de calor do ambiente.

Sobre o ciclo ideal de refrigeração Brayton, assinale a afirmativa correta.

A ventilação e o ar-condicionado são aspectos fundamentais no controle do ambiente interno de edificações, proporcionando conforto térmico, qualidade do ar e eficiência energética. A esse respeito, assinale a opção correta.

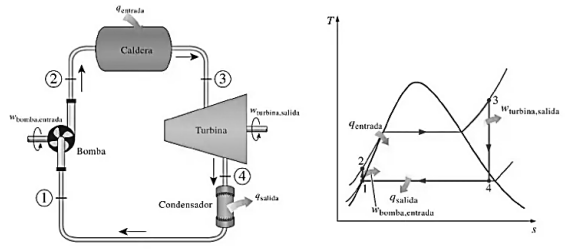

O ciclo de potência a vapor mais simples é o chamado Ciclo de Rankine, conforme mostrado na figura abaixo. Uma característica fundamental desse ciclo é que a bomba necessita pouquíssimo trabalho para fornecer água de alta pressão à caldeira.

O ciclo de Rankine é um ciclo idealizado no qual as perdas por atrito em cada um dos quatro componentes são ignoradas. Essas perdas normalmente são bastante pequenas e podem ser ignoradas por completo na nossa análise inicial. Sobre o ciclo de Rankine, é CORRETO afirmar:

Texto 13A2-I

Um novo fluido refrigerante, com ODP igual a 0 e GWP igual a 1.300, apresenta as propriedades termodinâmicas mostradas na tabela a seguir, em que T é a temperatura do fluido, em °C, P_sat é a pressão de saturação correspondente, em kPa_abs, h_L é a entalpia específica do líquido saturado, em kJ/kg, e h_v é a entalpia específica do vapor saturado, em kJ/kg.

Considere que o fluido refrigerante descrito no texto 13A2-I seja usado em um ciclo de refrigeração padrão (ou ideal) em que toda troca de calor ocorra unicamente no condensador e no evaporador, com temperatura de condensação de 40 °C e temperatura de evaporação de −10 °C.

Nessa situação hipotética, se a vazão de fluido refrigerante for de 0,010 kg/s, o valor da capacidade de refrigeração desse ciclo será igual a

Relacione o componente do ciclo de refrigeração por compressão de vapor com a função que ele desempenha no sistema e assinale a alternativa com a sequência correta.

1. Compressor.

2. Condensador.

3. Dispositivo de Expansão.

4. Evaporador.

( ) O refrigerante em baixa pressão absorve calor do ambiente, proporcionando refrigeração.

( ) Reduz a pressão do refrigerante, o que também causa uma redução na temperatura, preparando-o para absorver calor.

( ) O refrigerante em alta pressão e temperatura é resfriado, liberando calor para o ambiente externo.

( ) Comprime o refrigerante, aumentando sua pressão e temperatura.
