Questões de Concurso sobre Comandos Elétricos

Associe as técnicas de medição de temperatura aos respectivos princípios de funcionamento.

1. Termopares

2. Termistores

3. Termômetros de Líquido em Vidro

4. Termografia infravermelha

( ) baseia-se na expansão e contração de um líquido termométrico em resposta as mudanças de temperatura.

( ) envolve a captura de imagens térmicas, cuja temperatura é determinada pela radiação emitida pelo objeto.

( ) apresentam variação do valor da resistência a medida em que há variação de temperatura.

( ) uma diferença de potencial elétrico é gerada entre as junções do dispositivo composto por dois fios de diferentes metais unidos em uma extremidade, a qual é proporcional a temperatura.

Assinale a opção que apresenta a relação correta, na ordem apresentada.

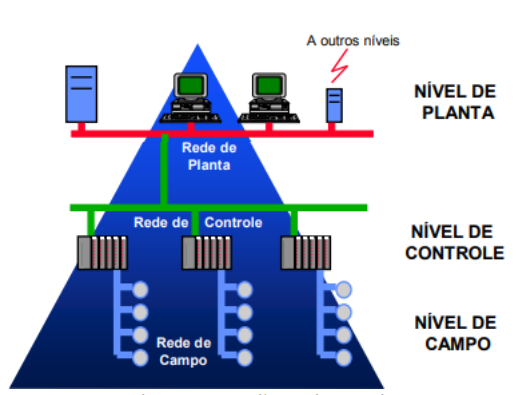

Em função dos dispositivos conectados é possível dividir as redes industriais em três tipos, conforme a figura abaixo

Estrutura da automação industrial

Neste contexto, associe o tipo de rede industrial (COLUNA I) com sua descrição e caracterização (COLUNA II)

A sequência está correta em

O poder destrutivo de um arco elétrico transportando uma corrente elevada é muito alto; ele pode queimar os condutores de cobre ou fundir núcleos laminados de um transformador ou máquina em centenas de milissegundos. Portanto, o aprovisionamento adequado de proteções para detecção e desconexão de elementos do sistema de potência no caso de faltas é parte integral no planejamento do sistema elétrico de potência.

A esse respeito, numere a COLUNA II de acordo com a COLUNA I, fazendo a relação da modalidade com seu respectivo conceito, conforme descrito por Peter Rush em seu livro “Proteção e automação de redes: conceito e aplicação”.

COLUNA I

1. Sistemas de proteção

2. Equipamentos de proteção

3. Esquema de proteção

COLUNA II

( ) Conjunto de dispositivos de proteção como relés e fusíveis, excluindo-se dispositivos como transformadores de corrente, disjuntores e contatores.

( ) Conjunto de equipamentos de proteção que cumprem uma função definida, incluindo todos os equipamentos necessários para funcionamento do esquema, como relés, transformadores de corrente, disjuntores e baterias.

( ) Um arranjo completo de equipamentos de proteção e periféricos necessários ao cumprimento de uma função baseada em uma norma de proteção.

Assinale a sequência correta.

Os sensores fotoelétricos são elementos muito importantes para percepção e identificação de objetos e apresentam principalmente três maneiras de detecção: por reflexão, por barreira e difuso. Sobre esses sensores, é correto afirmar que:

Com base no conhecimento sobre fundamentos da tecnologia de proteção, assinale com V as afirmativas verdadeiras e com F as falsas.

( ) A proteção é organizada em zonas para limitar a extensão do sistema de potência, que é desconectado quando ocorre uma falta. Idealmente, as zonas de proteção devem ser sobrepostas, para que nenhuma parte do sistema de potência fique desprotegida.

( ) A localização do transformador de corrente normalmente define a zona de proteção e corresponde ao ponto de conexão com o sistema de potência.

( ) As usinas e sistemas de extra alta tensão necessitam de equipamentos de proteção da maior velocidade possível, em que sistemas unitários são comumente adotados nesses casos.

( ) Testes sistemáticos, abrangendo todos os aspectos do esquema de proteção, são mais importantes do que reproduzir as condições operacionais e ambientais as mais exatas possíveis.

Assinale a sequência correta.

Ao se projetar uma sala de controle para sistemas em rede, é importante considerar a redundância de todas as conexões e circuitos de rede para garantir alta disponibilidade e minimizar interrupções em caso de falhas.

Uma arquitetura típica de um relé numérico consiste em um ou mais microprocessadores, alguma memória, entradas e saídas digitais e entradas e saídas analógicas e uma fonte de alimentação. Quando existem vários processadores, normalmente um ou mais ficam dedicados exclusivamente à execução dos algoritmos de proteção do relé, enquanto os demais implementam as lógicas associadas e executam a interface homem-máquina.

RUSH, Peter. Proteção e automação de redes: conceito e aplicação. São Paulo: Edgard Blücher Ltda., 2011. p. 103,106 (adaptado).

Considerando esse contexto, analise as afirmativas a seguir e a relação proposta entre elas.

I. O elemento DSP em um relé numérico normalmente possui capacidade suficiente de processamento, uma vez que para o cálculo da função de proteção do relé apenas parte da capacidade de processamento é utilizada. A capacidade excedente é disponibilizada para perfazer outras funções.

PORQUE

II. Um relé numérico junto a um transformador de corrente de proteção pode executar cálculos derivados das medições, como o cálculo de energia, possibilitando atender ao propósito de tarifação.

Assinale a alternativa correta.

Assinale a alternativa correta sobre sensores capacitivos, indutivos e magnéticos.

Considere a construção de uma unidade robótica composta por um sensor de temperatura, voltado para medir a temperatura de líquidos em um recipiente. Ao ser colocado em funcionamento, o robô retornou uma leitura de 129,2º Fahrenheit. Assinale qual o valor dessa temperatura resgatada pelo robô em graus Celsius:

A figura abaixo ilustra a simbologia de três tiristores para esquemas elétricos

Essas simbologias podem ser, respectivamente, identificadas como:

Em um diagrama de comando elétrico, há contatos de botões e relés auxiliares que permitem o intertravamento lógico dos dispositivos. Considere um contato “A” e outro contato “B”, associados em paralelo, sendo estes utilizados para acionar uma lâmpada. Dada a descrição da associação dos contatos, é correto afirmar que

Em um processo de medição de vazão em canais abertos, um sensor de nível ultrassônico é utilizado para monitorar a variação de altura do fluido que passa pela garganta da calha. Sobre os sensores industriais ultrassônicos, assinale a alternativa correta.

Na automação industrial, são utilizados atuadores e diferentes tipos de sensores. São sensores industriais destinados à detecção da presença de peças ou outros corpos os

Uma esteira de transporte de caixas utiliza um sensor de barreira de luz que detecta a passagem do objeto quando o feixe enviado entre o emissor e o receptor é interrompido. Com base nos conceitos de sensores industriais, assinale a alternativa correta.

Modbus é um protocolo de comunicação industrial aberto utilizado para transmitir informação entre CLPs, sensores, atuadores e sistemas de supervisão e aquisição de dados (SCADA) em chão de fábrica.

Qual o elemento é representado pelo símbolo abaixo:

Qual o elemento é representado pelo símbolo abaixo:

Considerando as normas brasileiras vigentes quanta à segurança de máquinas e dispositivos e os conceitos de segurança em instalações e serviços em eletricidade, assinale a alternativa INCORRETA:
