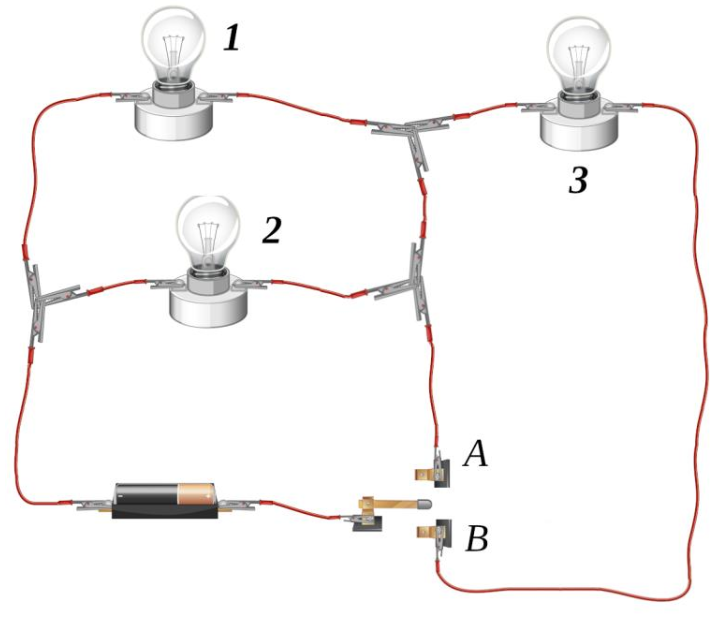

No circuito da figura, as lâmpadas 1, 2 e 3 são idênticas e os fios são ideais. Quando a lâmpada 1 brilha mais?

Brilha igualmente com a chave nas posições A e B, pois as resistências são iguais.
Quando a chave está na posição A, pois, assim, a voltagem em 1 é maior.
Quando a chave está na posição B, pois, assim, a corrente é maior.
Quando a chave está na posição B, pois a resistência equivalente fica maior.
Observe o sistema elétrico abaixo.

Determine a diferença de potencial entre os pontos a e b.
1 V.
6 V.
5 V.
4 V.
3 V.
Em um circuito paralelo, como a corrente total se compara à corrente em cada ramo?
A corrente total é menor que a corrente em cada ramo.
A corrente total é maior que a corrente em cada ramo.
A corrente total é igual à corrente em cada ramo.
A corrente total varia dependendo da resistência de cada ramo.
Não há corrente em um circuito paralelo.
Em relação aos circuitos elétricos que são utilizados nas residências, são mais comuns os tipos representados na figura a seguir.

Disponível em: https://www.mundodaeletrica.com.br/o-que-e-circuito-eletrico-caracteristicas-simuladores/#google_vignette. Acesso em: 10 out. 2024.
Sobre as características desses circuitos, assinale a alternativa CORRETA.
Ambos os circuitos apresentam eficiência de funcionamento, mas o circuito em série é o mais utilizado em instalações residenciais.
O circuito em paralelo apresenta como desvantagem uma divisão na tensão entre as duas lâmpadas.
No circuito em série, as lâmpadas são dependentes, ou seja, se for retirada uma das lâmpadas, a outra não vai acender.
No circuito em série, as lâmpadas acendem com potência máxima, o que não ocorre no paralelo.
O circuito paralelo consome mais energia, e isso impacta numa conta de energia mais cara.
No circuito mostrado a seguir, ao conectar a bateria de tensão V a uma malha infinita de resistores, sendo todos de mesmo valor R, qual será a leitura de corrente total | no amperímetro do circuito?

I=3R(1−2)V.
I=R(23−1)V.
I=3R(2+1)5V.
I=R(1+3)V.
I=R(1−23)V.
Em um circuito envolvendo uma bateria e uma lâmpada, a maneira CORRETA de medir a tensão e a corrente na lâmpada é colocando:
o amperímetro em paralelo e o voltímetro em série com a lâmpada
o amperímetro em série e o voltímetro em paralelo com a lâmpada.
o amperímetro em série e o voltímetro também em série com a lâmpada.
o amperímetro em paralelo e o voltímetro também em paralelo com a lâmpada.
Analise o circuito da figura abaixo:

Considerando o circuito acima, as correntes nos resistores R1, R2 e R3 são, respectivamente:
6,1 A; 2,6 A; 1,7 A
5,0 A; 3,0 A; 2,0 A
6,1 A; 1,7 A; 2,6 A
5,0 A; 2,0 A, 3,0 A
A capacitância equivalente do referido circuito é C4 + (C1 + C2 + C3)/( C1× C2× C3).
Certo
Errado
Sobre a Lei de Kirschhoff que é empregada para a resolução de circuitos elétricos, assinale a alternativa INCORRETA.
Se um resistor for percorrido no sentido da corrente elétrica, a diferença de potencial será – i x R.
A soma algébrica de todas as diferenças de potencial encontradas em um circuito elétrico fechado é igual à soma algébrica das forças eletromotrizes encontradas no mesmo circuito.
Por convenção, o sentido da força eletromotriz é adotado como sendo do terminal positivo para o terminal negativo.
A soma das correntes que entram em um nó de um circuito é igual à soma das correntes que deixam o mesmo nó.
A lei fundamental usada para calcular a corrente, a tensão e a resistência em um circuito é a Lei de:
Kirchhoff.
Ohm.
Ampère.
Faraday.
Gauss.
Analise a figura abaixo.

À figura acima representa um circuito elétrico. Assim, o valor da corrente elétrica é:
Dados: U=12V; R1=R2=20 Ω e R3=10 Ω .
0,6 A
0,8 A
1,0 A
1,2 A
1,4 A
Nesse circuito, pode-se afirmar que a razão i1 / i2 entre as correntes vale:
1,0
2
2/2
3
2/3
O trecho A-B do circuito abaixo está sendo percorrido por uma corrente elétrica de 3A. Qual é a diferença de potencial entre os pontos A e B?

+ 20,5 V
+ 10,5 V
- 20,5 V
-10,5 V
Analise os quatro circuitos representados a seguir (da esquerda para a direita):

Assinale a alternativa que apresenta a sequência correta (i, ii, iii, iv), conforme o tipo de circuito, da resistência equivalente e da capacitância equivalente entre os pontos a e b.
2R; C/2; R/2; 2C.
R/2; C/2; 2R; 2C.
2R; 2C; R/2; C/2.
R/2; 2C; 2R; C/2.
2/R; 2/C; 2R; 2C.
Três resistores estão conectados conforme o diagrama abaixo. Qual é a resistência equivalente do circuito?

0,50 Ω
1,0 Ω
2,0 Ω
3,0 Ω
11 Ω
Relacione o tipo de componente presente em circuitos elétricos e suas respectivas definições.
1. Capacitor
2. Transistor
3. Resistor
( ) Limitam a corrente elétrica em um circuito.
( ) Armazenam energia elétrica e liberam-na rapidamente quando necessário.
( ) Atuam como amplificadores ou interruptores de corrente elétrica.
A sequência correta, de cima para baixo, é:
1 – 2 – 3.
1 – 3 – 2.
2 – 1 – 3.
3 – 1 – 2.
3 – 2 – 1.
A figura mostra os sentidos e valores de correntes elétricas que chegam e saem de um ponto P de um circuito elétrico.

O valor da corrente ix é igual a
15 mA.
30 mA.
35 mA.
55 mA.
105 mA.
Um eletricista de veículos é chamado para solucionar um problema no sistema elétrico de um automóvel. Ao analisar o circuito de partida do veículo, ele identifica que a bateria apresenta 12V, a resistência interna da bateria é de 0,01 Ω, a resistência do cabo de ligação da bateria ao motor de partida é de 0,02 Ω e a resistência do motor de partida é de 0,1Ω.Utilizando as Leis de Kirchoff, determine a corrente que circula no circuito de partida do veículo e avalie se ela é suficiente para dar partida no motor. Considere que a corrente de partida de um motor de veículo geralmente varia entre 50A e 150A.
A corrente no circuito é de 92,3A suficiente para dar partida no motor.
A corrente no circuito é de 120A, suficiente para dar partida no motor.
A Lei das Tensões não se aplica a circuitos de corrente contínua, como o circuito de partida do veículo.
A corrente no circuito é de 10A, insuficiente para dar partida no motor.
A corrente no circuito não pode ser calculada sem a informação da corrente de partida do motor.
Um eletricista de veículos está diagnosticando um problema em um carro onde os faróis piscam quando o motor está em alta rotação. Suspeitando de um problema de tensão, ele mede a tensão de saída do alternador e observa que ela excede 14,5V quando o motor está acima de 3000 RPM. Considerando que o sistema elétrico do veículo é projetado para uma tensão de 12V, qual das seguintes ações é a mais adequada para resolver o problema?
Instalar um capacitor adicional no sistema para absorver picos de tensão.
Ignorar o problema, pois faróis mais brilhantes são benéficos.
Substituir a bateria, pois não está regulando a tensão adequadamente.
Substituir o alternador, pois está gerando tensão excessiva.
Verificar e substituir o regulador de tensão.
