Questões de Concurso sobre Circuitos Elétricos e Leis de Kirchhoff

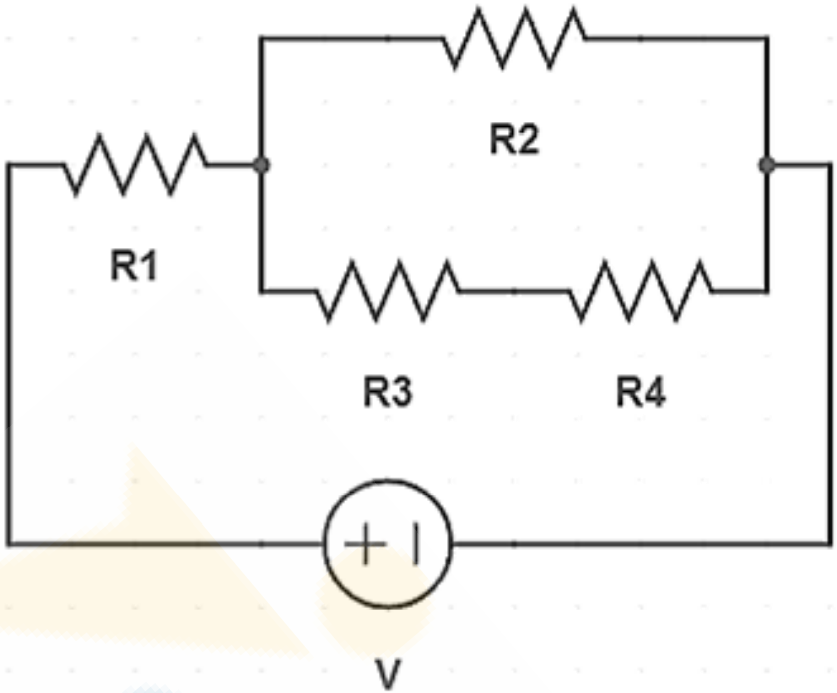

O circuito abaixo é composto por uma fonte de tensão ideal 𝑉 e quatro resistores idênticos, 𝑅₁, 𝑅₂, 𝑅₃ e 𝑅₄, todos com resistência 𝑅:

Com base na análise algébrica desse circuito, analise as assertivas a seguir e assinale V, se verdadeiras, ou F, se falsas.

( ) A resistência equivalente do circuito, vista pela fonte 𝑉, é 𝑅_𝑒𝑞 = $\frac{5R}{3}$.

( ) A diferença de potencial sobre o resistor 𝑅₂ é exatamente igual à soma das diferenças de potencial sobre 𝑅₃ e 𝑅₄.

( ) A diferença de potencial (tensão) sobre o resistor 𝑅₃ é 𝑉₃ = $\frac{V}{5}$.

( ) A corrente que flui através de 𝑅₁ é 𝐼₁ = $\frac{3V}{5R}$.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Os circuitos elétricos apresentam comportamentos distintos em corrente contínua e corrente alternada. Considerando o funcionamento de capacitores e indutores, assinale a alternativa correta.

Em um circuito que compõe instalação elétrica predial de baixa tensão, alimentada em duas fases de 110V, cumpre uma função de proteção dos usuários contra choques o condutor

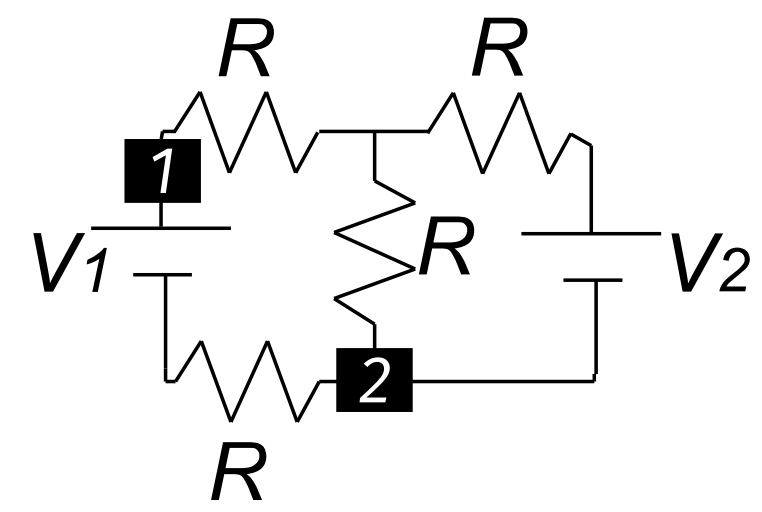

A equipe de engenharia eletrônica de uma montadora de veículos elétricos está testando um circuito de medição de temperatura utilizado no sistema de gerenciamento das baterias. Para garantir leituras precisas, o circuito emprega um arranjo resistivo semelhante ao mostrado na Figura 6, usado para detectar pequenas variações de tensão, entre os terminais 1 e 2, associadas às mudanças de resistência dos sensores térmicos.

No protótipo em teste, foram aplicadas duas fontes de tensão contínua: V₁ = 20 V e V₂ = 10 V, e utilizados resistores idênticos: R = 10 Ω.

Figura 6 — Arranjo resistivo de medição aplicada ao controle térmico de baterias.

Com base nas informações desse circuito, a diferença de potencial elétrico entre os terminais 1 e 2 é

Sobre a Lei de Ohm aplicada a circuitos elétricos, assinale a alternativa correta:

Dentro dos fundamentos teóricos da física, de acordo com as Leis de Kirchhoff, é correto afirmar apenas:

Num circuito RLC em série, com R, L e C não nulos, a equação para a corrente elétrica é $\frac{d^{2}I}{d{t}^2}$ +$\frac{RdI}{Ldt}$ +$\frac{1}{LC}$I = 0.

A corrente I oscila com amplitude tendendo a zero no caso em que:

A figura a seguir ilustra um circuito formado por associação de alguns resistores.

Nesse circuito, o resistor X tem resistência de

Uma barra metálica condutora xy, de resistência elétrica desprezível e comprimento de 50 cm, move-se com velocidade constante $\overrightarrow{V}$ sobre condutores ideais fechando o circuito elétrico. Perpendicularmente ao plano dos condutores tem-se um campo magnético uniforme ($\overrightarrow{B}$)de intensidade igual a 10^-2 T. Sabendo-se que o resistor ôhmico R tem valor de 5 Ω namperímetro ideal registra uma corrente elétrica de intensidade 0,25 mA, pode-se concluir, corretamente, que a barra se desloca com uma velocidade constante de intensidade igual a ______ m/s e que a corrente que circula no circuito apresenta sentido _____.

Com base na Figura 1 abaixo, os instrumentos corretos de medição necessários nas posições dos instrumentos X e Y, e potência dissipada pela carga são, respectivamente: Observação: Assumir os instrumentos de medição como ideais.

Um circuito em série possui três resistores com valores de 10Ω, 20Ω e 30Ω conectados a uma fonte de tensão de 180V. Qual é a corrente elétrica que circula pelo circuito e a potência dissipada pelo resistor de 20Ω?

Um circuito elétrico é um dispositivo onde pode ocorrer a transformação de energia elétrica em outra forma qualquer de energia. Marque a alternativa que aponta as características de uma associação em série.

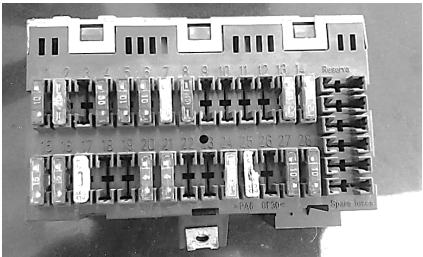

Observe a figura a seguir.

Disponível em: <https://dinamicarpneus.com.br/problema-com-fusiveisresolva-de-maneira-rapida/>. Acesso em: 14 jun. 2024.

Nesta caixa de fusíveis, o circuito elétrico alimentado pelo fusível 27 foi dimensionado para alimentar cargas elétricas de até 5 amperes. Porém, foi observada a substituição deste fusível por outro de 10 amperes. Nesse caso, a fiação deste circuito elétrico

Um circuito é representado na figura e a diferença de potencial entre 1 e 2 é de 126 V. Qual é a corrente em R?

Considerando o circuito proposto e tomando por base a lei de Ohm, analise as afirmativas a seguir.

I. O circuito é misto, pois apresenta resistências em série e em paralelo.

II. A intensidade da corrente passando pela resistência de 24$\Omega$ é igual àquela observada nas resistências de 12$\Omega$.

III. Há uma queda de tensão na resistência de 6,2$\Omega$.

Está correto o que se afirma em

O LED é um dispositivo eletrônico que conduz corrente elétrica em um único sentido, sendo caracterizado por uma tensão e uma corrente máxima de funcionamento, I_máx. Um LED acende apenas se a corrente que o percorre está no sentido permitido e se a diferença de potencial à qual está submetido é igual ou superior à sua tensão de funcionamento. A figura ilustra o símbolo do LED usado na representação de circuitos.

Um estudante de física analisa as propriedades do LED em um circuito simples de corrente contínua. Ele dispõe dos seguintes materiais: uma bateria ideal de 4,5 V; dois LEDs de tensão 3,0 V e I _máx = 1,0 mA cada; e dois resistores de 1,5 kΩ cada.

O circuito que o estudante pode montar, para que ambos os LEDs fiquem acesos e cada um seja percorrido por I_máx, é

A indicação do amperímetro A₁ é igual a 3 A.

No circuito desenhado abaixo, estão representados geradores ideais e cada um com f.e.m E; cinco resistores ôhmicos de resistência R; um amperímetro e um voltímetro ideais. As leituras no amperimetro e no voltimetro são, respectivamente, iguais a:

Na figura, apresenta-se esquematicamente um circuito, alimentado em 110V, em que as resistências representam uma televisão (T) com potência de 100W, uma geladeira (G) com potência de 350W e uma cafeteira (C) com potência de 650W.

Nesse circuito, a corrente I vale

Sabendo que o circuito é alimentado em 220V, consome 12W e tem um fator de potência de 0,80, a potência reativa desse circuito é de
