A indicação do voltímetro V é igual a 24 V.

Uma caixa decorativa utiliza duas pequenas lâmpadas, L₁ (6 V – 9 W) e L₂ (12 V – 18 W), ligadas em série a uma bateria de tensão V_QR. Um fio resistivo QR, de 48 centímetros, está ligado em paralelo à bateria. Cinco pontos, A, B, C, D e E, dividem o fio QR em seis segmentos de comprimentos iguais. O circuito também tem um amperímetro com dois terminais. Um dos terminais (P) está ligado ao fio entre as duas lâmpadas. O outro terminal (S) está livre e será ligado ao fio QR. Dependendo do ponto em que esse terminal livre for conectado, ocorrerá a mudança na tensão à qual as lâmpadas são submetidas. Os demais fios do circuito têm resistências elétricas desprezíveis.

A figura ilustra esse circuito.

Em qual desses pontos o amperímetro deve ser conectado para que as lâmpadas acendam exatamente segundo as especificações de tensão e potência elétricas fornecidas?

No circuito elétrico mostrado na figura, a soma total das correntes que atravessam cada resistor é igual à corrente fornecida pela fonte.

Sabendo que a resistência X vale 6,2$\Omega$, a intensidade de corrente I vale

Um fio cilíndrico de resistividade ρ, comprimento L e seção transversal A, pela qual atravessam N elétrons a cada segundo, está conectado, em série, a outro fio, com a mesma resistividade, o dobro do comprimento e metade área de seção transversal. Considerando-se que o circuito formado pelos fios está submetido a uma tensão elétrica V, e denotando-se a carga elementar do elétron por e, é correto afirmar que o valor da tensão elétrica, em volts, será

Acerca de circuitos de corrente alternada, assinale a opção correta.

Na figura abaixo, é dado o esquema de um circuito elétrico com os seguintes dados: R₁ = 110 Ω, R₂ = 350 Ω, R₃ = 400 Ω, R₄ = 50 Ω e diferença de potencial entre os pontos A e B igual 80 V. Com base nestas informações, assinale a alternativa correta que contém o valor da resistência equivalente do sistema.

No circuito elétrico a seguir, todos os resistores são ôhmicos e a fonte e os condutores são ideais. Todos os resistores possuem resistência igual a R e a fonte uma tensão V, conforme a Figura A. Num determinado instante foi realizada uma ligação entre os pontos C e D do circuito, conforme a Figura B. Após a ligação entre os pontos C e D é correto afirmar que

A exploração prática dos circuitos contribui significativamente para o aprendizado. Na configuração representada na Figura 1 abaixo, composta por três lâmpadas idênticas (L₁, L₂ e L₃), uma chave C e uma fonte de tensão V, todas as lâmpadas apresentam brilho quando a chave C está fechada.

Figura 1

Ao abrir a chave C, qual efeito é observado no brilho das lâmpadas?

No circuito elétrico mostrado na figura, determine as intensidades de corrente elétrica que atravessam a fonte de tensão constante (20 V) e a resistência de maior valor (4Ω), respectivamente.

Um circuito three-way é um circuito que permite que uma mesma lâmpada seja ligada ou desligada por dois interruptores, A e B, colocados, por exemplo, em paredes diferentes de uma mesma sala.

A alternativa que representa CORRETAMENTE esse tipo de circuito é:

A figura abaixo representa um circuito constituído pelo diodo D ligado em série ao resistor R e ao gerador de corrente alternada C.A.

Considerando a situação apresentada, a alternativa que representa CORRETAMENTE a corrente i no resistor, em função do tempo t, é:

Para conectar as resistências elétricas de aquecimento em uma prensa de madeira, foram utilizados três tipos de fios resistivos de diferentes bitolas e composições. A primeira resistência foi construída usando 200m de um fio de Níquel-Cromo (liga Ni-Cr) e diâmetro de 0,1mm. A segunda resistência foi feita a partir de 100m de um fio de Constantan (liga Cu-Ni-Mn-Fe) e diâmetro de 0,05mm - Por fim, a terceira resistência foi enrolada utilizando 50m de fio de Kanthal® (liga Fe-Cr-Al) de diâmetro igual a 0,05mm.

A segunda e a terceira resistências são ligadas em paralelo entre si e este conjunto é conectado em série com a primeira resistência para ser alimentado em corrente contínua.

Se circuito elétrico de aquecimento for ligado a uma fonte de tensão de 130 V, qual será a corrente elétrica total necessária para alimentá-lo?

Dados de resistividade dos materiais (20 °C):

Níquel-Cromo -> 1,10 x 10^-6 $\Omega$.m

Constantan -> 5,0 x 10^-7 $\Omega$.m

Kanthal -> 1,50 x 10^-6 $\Omega$.m

Caso 3

Responda às questões 34 e 35, considerando a figura abaixo:

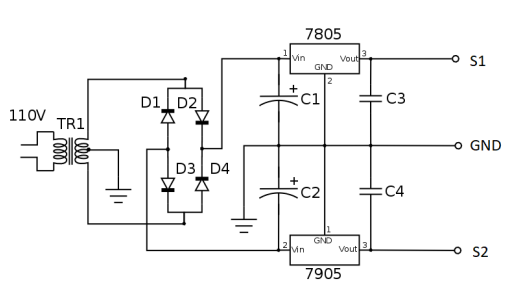

A figura do caso 3 mostra um circuito de uma fonte de alimentação com regulação linear muito utilizada para testes em sistemas eletrônicos em bancadas de manutenção.

Qual a tensão da saída S1 e S2 em relação ao terminal GND, respectivamente?

Sobre os conceitos de energia, considere o circuito elétrico a seguir:

A resistência equivalente será:

No circuito a seguir, dois capacitores ideais com capacitância C₁ igual a 6 μF e C₂ igual a 12 μF são conectados em uma fonte ideal de tensão V, de acordo com a figura a seguir. A carga armazenada no capacitor C₁ é de 18 μC. Assinale a alternativa que corresponde a ordem correta dos valores da tensão em volts nos capacitores C₁ e C₂ e da capacitância equivalente em μF deste circuito.

No circuito elétrico a seguir, todos os resistores são ôhmicos e idênticos e a fonte, a chave e os condutores são ideais. Quando a chave ch está fechada, tem-se a corrente elétrica i₁ passando pelo resistor R₁, a corrente elétrica i₂ passando pelo resistor R₂ e, assim, sucessivamente, como mostrado na figura. Quando a chave ch for aberta, é correto afirmar que:

A eletricidade é um ramo da física responsável pelo estudo de fenômenos da carga elétrica. A partir da consideração do seu conceito e fenômenos, analise as alternativas abaixo e indique a que está INCORRETA.

Um circuito elétrico possui três resistores: R₁, R₂ e R₃ conectados em série. A resistência equivalente do circuito é Req e tem o dobro da resistência de R₃, e R₂ tem o dobro da resistência de R₁. Analise os itens a seguir e assinale a alternativa que aponta o(s) correto(s).

I. R₁ < R₃.

II. R₂ < R₃.

III. R₁ = 5Ω, R₂ = 10Ω e R₃ = 15Ω.

IV. Não é possível determinar os valores de R₁, R₂ e R₃.

Examine o circuito abaixo.

Um aquecedor, de resistência elétrica desconhecida, aquece 2 kg de água de 65 ºC até 75 ºC, em 245, quando uma corrente de 10 A passa por ele. Se o ligarmos no circuito elétrico, a potência dissipada nele, em watt, é:

Dado: c de água = 4,20-10^-3J/kg.K
