Questões de Concurso sobre Circuitos Elétricos e Leis de Kirchhoff

Um resistor elétrico é considerado ôhmico quando a relação entre a tensão aplicada nos seus terminais e a corrente elétrica que flui através desse resistor é constante.

Assinale a alternativa que indica a equação diferencial do circuito a partir do momento que a chave é fechada, onde q(t) e i(t) representam respectivamente a carga e a corrente do circuito.

A potência total dissipada nas duas lâmpadas é de $\frac{3i^2}{2R}W$.

O circuito a seguir é composto por uma associação mista de fontes de tensão e resistências. O circuito foi dividido em duas malhas, denominadas malhas A e B, cujas correntes 𝐼₁ e 𝐼₂ estão indicadas no circuito.

Com relação à Lei das Malhas de Kirchhoff, considere as afirmativas a seguir.

I. A equação da malha A é 10𝐼₁ - 8𝐼₂ = -2

II. A equação da malha B é 8𝐼₁ - 12𝐼₂ = 4

III. A corrente 𝐼₁ é -1/7 A

Está correto o que se afirma em

O circuito com três lâmpadas incandescentes idênticas, representado na figura, consiste em uma associação mista de resistores. Cada lâmpada (L ₁, L₂ e L₃) é associada, em paralelo, a um resistor de resistência R, formando um conjunto. Esses conjuntos são associados em série, tendo todas as lâmpadas o mesmo brilho quando ligadas à fonte de energia. Após vários dias em uso, apenas a lâmpada L₂ queima, enquanto as demais permanecem acesas.

Em relação à situação em que todas as lâmpadas funcionam, após a queima de L₂, os brilhos das lâmpadas serão

Considere o circuito lógico a seguir, com entradas A, B e C, e saída S:

Os valores para as entradas A, B e C são dados nos gráficos a seguir:

A partir dessas informações, assinale a alternativa que indica os valores para a saída S:

A corrente elétrica I₁ é igual a $\frac{20}{3}$A , ao passo que a corrente elétrica I₂ corresponde a $\frac{10}{3}$A.

Indutores e capacitores somente são utilizados em circuitos de corrente alternada.

Com relação à figura (C), é correto concluir que V_A < V_B.

A potência elétrica dissipada pelo resistor de 60$\Omega$ é de 30 W.

A Ponte de Wheatstone é um circuito amplamente utilizado na medição de resistências elétricas. Ela é projetada para encontrar o equilíbrio de um circuito de ponte, em que as correntes em diferentes ramos se anulam. No entanto, em alguns casos, a ponte não está em equilíbrio. Considere uma Ponte de Wheatstone em que as resistências 𝑅₁, 𝑅₂ 𝑅₃ e 𝑅₄ são conhecidas, conforme Figura 7 abaixo. Suponha que a ponte não esteja em equilíbrio e, portanto, uma diferença de potencial 𝑉 é observada entre os pontos A e B.

Figura 7

Com base nesse contexto, determine a diferença de potencial 𝑉 entre os pontos A e B da Ponte de Wheatstone, dado que 𝜀 = 120 𝑉 𝑅₁ = 100 𝛺, 𝑅₂ = 200 𝛺, 𝑅₃ = 150 𝛺 e 𝑅₄ = 100 𝛺.

A corrente elétrica que passa pelo resistor de 50$\Omega$ é igual a 6 A.

A potência elétrica dissipada, em watts, no resistor R₁ é de $\frac{1.600}{9}$W.

Quanto maior for a razão entre a resistência apresentada pelo corpo de Luíza e a resistência R, maior será a tensão no sistema Luíza-indutor, após a abertura da chave Ch1 e o fechamento da chave Ch2.

Se o temporizador T for ajustado para ativar a chave Ch2 10 s após o rádio ser ligado, nesse momento, a corrente sobre o indutor seria suficiente para gerar apenas desconforto em Luíza.

No momento em que a chave Ch1 fecha, o indutor funciona como um termo de inércia para o circuito, o que gera o aumento gradativo da corrente com o tempo.

Considere uma ponte de Wheatstone equilibrada com a montagem conforme a figura 1. Substituindo o resistor Rx por outro resistor que possui o dobro da resistência elétrica de Rx, o resistor R3 deverá ter seu valor nominal dobrado, a fim de manter o equilíbrio.

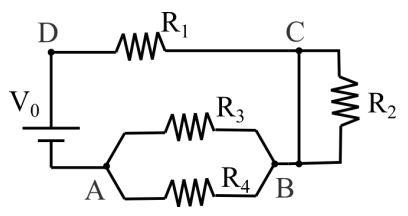

Sobre o circuito abaixo, considere que a bateria não tem resistência interna:

Assinale a alternativa correta:

Um circuito elétrico é formado pelo conjunto de resistores {A,B,C} que estão dispostos em uma associação em série. As resistências de cada resistor são Ra = 2R, Rb = 3R e Rc = R² em que R>0.

Sabendo-se que a resistência elétrica da associação vale 6Ω, qual é o valor de R?

Um tubo de raios catódicos é utilizado para investigar o efeito fotoelétrico. Nesse experimento, uma diferença de potencial é aplicada aos terminais do tubo, com o ânodo do tubo sendo iluminado por uma fonte de luz cuja potência e comprimento de onda podem ser ajustados. Um galvanômetro é conectado ao circuito para analisar a corrente elétrica resultante da incidência de radiação. O gráfico da corrente elétrica em relação à diferença de potencial aplicada ao tubo é fornecido abaixo.

Analise as assertivas a seguir:

I. Ao reduzir a potência da fonte luminosa, a corrente I₀ permanece inalterada.

II. Se o material do ânodo for substituído por um material com uma função trabalho menor, a voltagem V₀ não se altera.

III. Diminuir o comprimento de onda da radiação incidente leva a um aumento na corrente I₀ e a uma diminuição na voltagem V₀.

Quais estão corretas?
