Questões de Concurso sobre Circuitos Elétricos e Leis de Kirchhoff

Analise o esquema representado na Figura 2 abaixo.

Figura 2

Calcule a tensão da fonte de corrente e a potência que fornece.

Considere uma associação de capacitores formada por três capacitores: 𝐶₁ = 4 µ𝐹, 𝐶₂ = 12 µ𝐹 e 𝐶₃ = 32 µ𝐹. Os capacitores estão associados da seguinte forma: 𝐶₁ e 𝐶₂ estão em série, e 𝐶₃ está associado em paralelo com os anteriores. Inicialmente, os capacitores estão descarregados. Um gerador de tensão 𝑉 = 150 𝑉 é conectado à associação de capacitores, carregando-os até a tensão de equilíbrio. A partir dessa configuração, deseja-se calcular a energia total acumulada nos capacitores. Qual o valor aproximado da energia acumulada (𝑈) na associação de capacitores?

Supondo-se que os elementos que compõem os dois circuitos elétricos esboçados nas figuras (A) e (B) sejam idênticos, é correto afirmar que, quando ligadas as chaves dos dois circuitos, as quatro lâmpadas irradiarão a mesma quantidade de candelas.

Caso um circuito monofásico CA senoidal possua tensão com valor de pico igual a 440 V e corrente eficaz igual a 20 A, a impedância equivalente desse circuito será superior a 14 Ω.

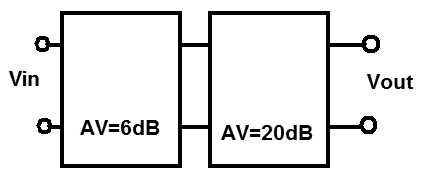

Considere dois estágios de ganho de tensão a seguir e calcule a relação Vout/Vin.

A ponte de Wheatstone, representada na figura 1, é considerada equilibrada quando a diferença de potencial elétrico entre os terminais de 𝑅₃ for igual à diferença de potencial elétrico entre os terminais de Rx.

Considere que a resistência R é muito baixa e que R² << L/C, sendo os efeitos de resistência desprezíveis nos momentos iniciais de acionamento da chave do circuito. Assinale a alternativa que melhor esboça o comportamento da corrente desse circuito nesses momentos iniciais, onde I⁰ é a corrente quando a chave é fechada.

Com base nas noções de eletricidade, assinale a alternativa correta que corresponde à tensão elétrica:

Considere o circuito esquematizado na figura a seguir.

O amperímetro A (ideal) indica

No instante em que a chave Ch1 abre e a chave Ch2 fecha, o circuito passa a ser do tipo RL, com nova resistência e mesma fonte.

Se o temporizador T for programado para fechar a chave Ch2 e abrir a chave Ch1 após 4 min, a corrente no circuito atingirá valor suficiente para matar Luíza.

A corrente máxima fornecida pelo circuito, de 120 mA, é suficiente para matar Luíza.

Considere que o capacitor está totalmente carregado no circuito abaixo:

Assinale a alternativa correta:

Calcule a capacitância total e assinale a alternativa correta.

A intensidade da corrente elétrica que atravessa o circuito tem valor superior a 2 A.

A tensão elétrica nos terminais do resistor de 40$\Omega$ é igual a 30 V.

As luzes decorativas de natal, também conhecidas como lâmpadas pisca-pisca, tem se que a ligação entre elas ocorre de forma que passa simultaneamente a mesma corrente elétrica, ocorrendo de forma que existe apenas um caminho possível para a passagem da eletricidade.

Nesse tipo de pisca-pisca, quando uma lâmpada queima, todas as outras também irão se apagar.

Acima, estamos diante de qual tipo de ligação elétrica? Marque a alternativa CORRETA.

Em uma aula experimental sobre circuitos elétricos tem-se um capacitor associado em série com um resistor e uma bateria. Quando o capacitor está totalmente carregado o processo de descarga dele é fornecido pela seguinte equação:

$V\left(t\right)=V_0{e}^{-\frac{t}{RC}}$,

em que $V(t)$ é a função que descreve a diferença de potencial (ddp) nos terminais do capacitor em função do tempo. Aqui, $V_0$ é a ddp máxima nos terminais, $R$ é o valor da resistência e $C$ o valor da capacitância. Se obtivermos o gráfico desse experimento teremos um decaimento exponencial da tensão no capacitor.

Após a linearização do gráfico, qual é o módulo da inclinação da reta?

Em um experimento de circuitos elétricos tem-se a seguinte ligação:

O amperímetro A mede um valor de 500 mA. O valor de R corresponde a 100 Ω.

Nestas condições, qual é o valor da diferença de potencial (ε) na bateria em volts?

Na figura a seguir é apresentado um circuito elétrico montado com quatro lâmpadas incandescentes (resistências ôhmicas) Lp₁, Lp₂, Lp₃ e Lp₄. As quatro lâmpadas apresentam, no seu bulbo, respectivamente, valores de potência especificados iguais a 5 W, 5 W, 10 W e 10 W, além disso, todas devem ser instaladas com uma tensão especificada em 10 V. No circuito utiliza-se uma fonte ideal de alimentação que gera uma tensão de 10 V. Os fios e a chave (ch) também são considerados ideais.

Entre as alternativas a seguir, assinale aquela que descreve corretamente o que acontecerá no circuito após a chave (ch) ser fechada.
