Questões de Concurso sobre Circuitos Elétricos e Leis de Kirchhoff

Em um experimento sobre eletricidade, o professor montou cinco circuitos e utilizou um multímetro para fazer a medida de corrente elétrica, diferença de potencial e resistência, conforme os esquemas abaixo.

Considerando o exposto acima, assinale a opção que descreve corretamente as leituras dos multímetros nos respectivos circuitos.

Caso a corrente de um circuito CC seja medida por meio de um amperímetro, este apresentará o valor da corrente eficaz.

Um técnico em edificações foi solicitado a dimensionar um circuito monofásico 127 V (1F+N+T) para tomadas de uma edificação residencial. Após a realização do levantamento de cargas, calculou a corrente de projeto do circuito (I_B), determinou a capacidade de condução de corrente (I_Z) dos condutores e selecionou o dispositivo de proteção (disjuntor) de corrente nominal (I_N). Sabendo que a proteção dos condutores contra sobrecargas ficou assegurada, assinale a alternativa que indica a relação entre I_B, I_Z e I_N avaliada e respeitada pelo técnico quando dimensionou o circuito.

Em notação fasorial de corrente senoidal, o módulo do fasor corrente é igual ao valor médio da senoide representada.

No processo de pintura por pulverização eletrostática, não ocorre indução de campos magnéticos.

Na Figura 1 a seguir, tem-se a representação esquemática de um circuito simples, constituído por um gerador de força eletromotriz ε e resistência interna r, que alimenta um reostato de resistência variável R. O gráfico da Figura 2 descreve o comportamento da potência útil, P_U, do gerador em função da corrente i, onde i₁ é a medida da corrente elétrica no circuito quando o gerador entrega a esse a máxima potência.

Com base nas informações fornecidas, avalie as afirmações abaixo.

I. Da simetria do gráfico, pode-se concluir que a corrente i₁ é a metade da corrente de curto-circuito do gerador.

II. No regime de máxima transferência de potência, a diferença de potencial nos terminais do gerador é igual à força eletromotriz ε.

III. A área do gráfico fornece a diferença de potencial do circuito.

IV. A resistência elétrica do reostato será R = r quando o gerador transferir máxima potência ao circuito.

Estão corretas apenas as afirmações

Em um circuito elétrico de corrente contínua, a potência elétrica consumida por um resistor de resistência R percorrido pela corrente $I$_cc é igual a R $\times$ $I_{cc}^2$.

No circuito ilustrado no texto 1A6-I, a corrente medida pelo amperímetro A, quando a chave CH está fechada, é igual a

No circuito da figura, dois resistores de mesma resistência R₁ = R₂ = 10 Ω e outro R₃ = 20 Ω estão associados e ligados a uma ddp U_AB de 75 V.

As correntes elétricas i₁, i₂ e i₃, respectivamente, valem:

Considere o circuito abaixo:

As baterias das extremidades têm uma diferença de potencial igual a ε = 50V e a bateria central tem o dobro deste valor. Além disso, os resistores R são todos iguais a 10Ω.

Os valores, em ampères, das correntes elétricas I₁, I₂ e I₃ indicadas no circuito elétrico acima são, respectivamente,

Em um circuito de corrente alternada, o aparelho mais apropriado, entre as opções abaixo, para medir a frequência da voltagem entre as extremidades de um elemento de um circuito é o:

É correto afirmar que a lei básica que relaciona corrente, tensão e resistência em um circuito é a:

No circuito representado abaixo, as lâmpadas L_A e L_B são idênticas e as fontes e fios de conexão são ideais:

É correto afirmar que quando a chave C é fechada:

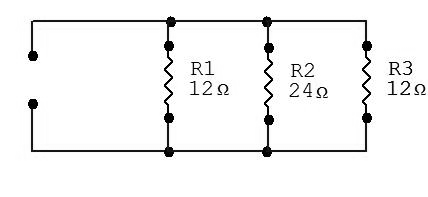

Calcule a condutância total do circuito e assinale a alternativa correspondente.

Circuitos simples, formados por resistores e fontes de força eletromotriz, são temas constantes na educação básica, permitindo aos estudantes compreenderem os princípios fundamentais da eletricidade e suas aplicações no dia a dia. Observe o circuito misto ilustrado na Figura 3 abaixo, composto por 4 resistores e 3 fontes de força eletromotriz ideais, interligados por fios sem resistência elétrica. Um voltímetro ideal está conectado ao sistema, conforme mostrado na Figura 3.

Figura 3

Qual o valor indicado pelo voltímetro?

Na figura acima, é possível observar o esquema de um circuito elétrico de tensão contínua. Considerando essa informação e a figura, assinale a alternativa que apresenta o valor da corrente elétrica que atravessa o resistor desse circuito.

O circuito de polarização do transistor Q1 é composto de dois resistores 𝑅₁ = 100 𝑘Ω e 𝑅₂ = 1,5 𝑘Ω.

O transistor bipolar de junção npn Q1 possui ganho de corrente de emissor comum 𝛽 = 100 e 𝑉_𝐵𝐸 = +0,7 𝑉.

Sabendo-se que 𝑉1 = +4𝑉 e 𝑉₂ = +12𝑉, a tensão 𝑉_𝐶𝐸 é aproximadamente igual a

Um laboratorista montou um circuito elétrico composto por três geradores, resistores e cinco chaves, de acordo com o esquema abaixo. Dessa forma, poderia obter circuitos distintos à medida que abria e fechava determinadas chaves.

Com base no exposto, assinale a alternativa com o valor da corrente 𝒊 quando as chaves C2 e C4 estão abertas e as chaves C1, C3 e C5 estão fechadas.

Um certo dispositivo elétrico, indicado na figura a seguir, devidamente representado com os seus valores, deve ser calibrado a fim de que a corrente elétrica no amperímetro seja indetectável. Sabe-se que este dispositivo possui um reostato, não graduado, de resistência elétrica no intervalo de 0,1 a 50 ohms. Como o reostato não apresenta escala, o seu ajuste deve ser feito de forma manual. Considerando a condição da corrente elétrica nula apresentada no amperímetro e conhecendo os valores de resistências R1, R2, R3, é possível afirmar que:

Fonte: IFSP, 2023.

Assinale qual a resistência equivalente entre os pontos x e y.
