Questões de Concurso sobre Circuitos Elétricos e Leis de Kirchhoff

Demonstre o símbolo utilizado para representar um resistor variável em um diagrama de circuito elétrico.

Para alimentar uma lâmpada de 20 W – 5 V dispõem-se de vários geradores idênticos, cada um de força eletromotriz ɛ = 6 V e resistência interna r = 1$\Omega$.

Para que a lâmpada funcione com seu brilho normal (isto é, de acordo com suas especificações), o número de geradores a serem utilizados deve ser igual a

A resistência equivalente do circuito é igual a 20$\Omega$.

Analisando o circuito apresentado na figura a seguir, determine o valor absoluto da corrente 𝑖_𝑜.

No circuito representado a seguir, a ddp entre os pontos A e B vale 144V.

Os valores, em ampères, das correntes elétricas i₁, i₂ e i₃ são, respectivamente:

Com base nas informações da figura (D) e nos princípios da teoria eletromagnética clássica, é correto afirmar que ocorrerá um fluxo de partículas carregadas na direção do solo, devido ao aterramento.

Com relação a um circuito AC, em paralelo, contendo elementos reativos, podemos afirmar que:

I. A impedância total do circuito dependerá da frequência.

II. Dependendo da frequência aplicada ao circuito, ele poderá se comportar de forma predominantemente indutiva ou capacitiva.

III. As reatâncias capacitivas e indutivas possuem o mesmo sentido em um diagrama de indutâncias.

IV. A corrente do indutor está sempre em sentido oposto ao da corrente no capacitor num diagrama fasorial.

Assinale a alternativa CORRETA:

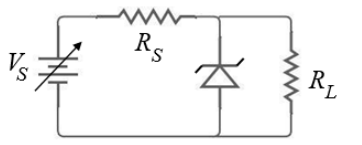

No circuito a seguir, um diodo Zener, com tensão de ruptura de 12𝑉, é utilizado em um circuito contendo dois resistores 𝑅_𝑆 = 1𝑘Ω e 𝑅_𝐿 = 2𝑘Ω, ligados a uma fonte variável ajustada em 𝑉_𝑆 = 20𝑉:

Nessas condições, a corrente que passa pelo diodo Zener é de:

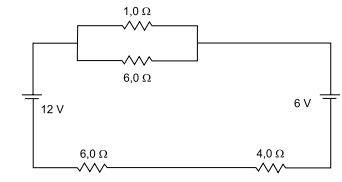

Considere o circuito mostrado na seguinte figura.

A corrente que passa pelo circuito é:

Quatro lâmpadas incandescentes têm escrito nos seus bulbos as seguintes informações:

-----------------L1 = 12 V, 6 W / L2 = 12 V, 12 W

-----------------L3 = 12 V, 24 W / L4 = 12 V, 48 W

No circuito a seguir, considerando a fonte ideal e as lâmpadas como resistores ôhmicos, qual das lâmpadas irá dissipar a maior potência?

Nas alternativas a seguir demonstram-se quatro maneiras diferentes de associar cinco capacitores de mesmo valor de capacitância “C”. Assinale a alternativa que apresenta a associação com o menor valor de capacitância equivalente.

Para calcular o preço do consumo elétrico de seu banho, um aluno utiliza suas aulas de física para a realização dessa tarefa. Primeiramente, ele verifica que, no manual de instruções de seu chuveiro, a potência é de 5000 W quando ligado em 127 V. Além disso, ele verifica em sua conta de energia (conhecida como conta de luz) que o preço de 1 kWh é igual a R$ 1,20.

Supondo que o aluno tome um banho de 15 minutos por dia, o custo mensal devido a banhos é

Considere parte de um circuito elétrico mostrado na figura.

Suponha que R₁ = 4 Ω, R₂ = 6 Ω, R₃ = 2,4 Ω e R₄ = 3,8 Ω.

A resistência equivalente entre os pontos A e B é:

O Circuito RC da figura a seguir foi montado com uma fonte de força eletromotriz de 100V, que possui uma resistência interna r = 5,0 Ω e ligado a outras resistências e a capacitores, sendo R₁ = 10 Ω, R₂ = 20 Ω, e C = 4,0 μF. Os capacitores estão todos descarregados. A chave S é fechada bruscamente no instante t = 0.

Imediatamente após a chave S ser fechada a corrente no circuito foi calculada. Em seguida, calculou-se a tensão na resistência da fonte (Vr em Volts), a potência dissipada (P_d em Watts) na resistência R₁ que está entre os pontos “a” e “b” acima da fonte e a potência útil (P_u em Watts) do circuito.

Os resultados Vr (V), Pd (W) e Pu (W), respectivamente, são

No circuito esquematizado na figura, o amperímetro A (ideal) indica 3 A.

Sendo assim, o voltímetro V (ideal) indica

A medição de valores muito reduzidos de resistência ôhmica faz uso de um circuito em ponte de Wheatstone. No circuito mostrado na figura a seguir, para que a ponte esteja em equilíbrio, o valor do resistor R_Teste, na configuração apresentada, é de

Acervo pessoal.

Para o circuito representado na figura, determine o valor, em termos de R, da resistência interna da fonte Rs, tal que a potência transferida para o circuito elétrico seja máxima.

O circuito ilustrado a seguir é alimentado por uma bateria ideal de força eletromotriz ε igual a 12 V.

A e B são dois amperímetros ideais, K é uma chave aberta e C um capacitor de capacitância 10 mF, completamente descarregado. O circuito possui ainda dois resistores ôhmicos, R₁ e R₂, cujas resistências elétricas valem 2 Ω e 10 Ω, respectivamente.

Ao fechar a chave K, a intensidade da corrente i_A, medida pelo amperímetro A, em função da intensidade da corrente i_B, medida pelo amperímetro B, está corretamente indicada pelo gráfico

Um fio de Nicromo (uma liga de níquel, cromo e ferro) comumente usado em elementos de aquecimento (chuveiro, resistores) possui um comprimento de 2,5 m e área de seção transversal igual a 1,5 mm². Quando ligado a um circuito cuja força eletromotriz é igual a 9,0 V o fio é percorrido por uma corrente de 4,0 A. Com esses dados podemos obter o valor da resistividade do Nicromo. Este valor é, em x10^-6 Ω∙m, igual a:

O circuito apresentado na figura a seguir representa uma fonte de alimentação com regulador linear da família 78XX.

Considerando o consumo do regulador desprezível e a carga correspondente a um resistor de 10 Ω, o maior valor permitido de V_Entrada para que a potência dissipada pelo regulador seja igual a 4 W é de
