Um professor de física levou para uma feira de ciências uma caixa de madeira com 3 bocais para ligar 3 lâmpadas incandescentes (L1, L2 e L3), na parte superior, de tal forma que seus alunos pudessem ver as lâmpadas, mas não conseguissem ver de que forma eram ligadas.


Imagem associada para resolução da questão


O professor informou aos alunos que comprou lâmpadas idênticas e que, dentro da caixa, havia apenas uma bateria que alimentaria as 3 lâmpadas através de fios de cobre. Sendo assim, o professor ligou o circuito com as três lâmpadas e pediu aos alunos que verificassem o brilho de cada lâmpada. Em seguida, o professor desconectou a lâmpada L1 e constatou-se um aumento de brilho na lâmpada L2 e redução do brilho na lâmpada L3, de modo que essas duas lâmpadas passaram a ter brilhos de mesma intensidade. Com base nessa situação, os alunos puderam concluir que:


A

Todas as lâmpadas estavam ligadas em série.


B

As lâmpadas L1 e L2 estavam ligadas em série.


C

Todas as lâmpadas estavam ligadas em paralelo.


D

As lâmpadas L1 e L2 estavam ligadas em paralelo.

Circuito elétrico é um conjunto composto de pelo menos um gerador de energia elétrica, um fio condutor e um dispositivo que utilize a energia produzida pelo gerador. Com base na figura abaixo, marque a alternativa correta a respeito de circuitos elétricos:


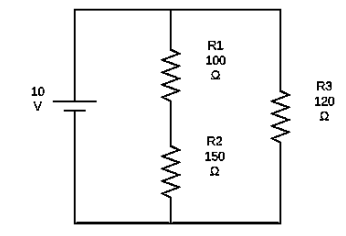

Imagem associada para resolução da questão


Fonte: Editora Moderna


A

Trata-se de um circuito elétrico em série.


B

Trata-se de um circuito elétrico em paralelo.


C

Trata-se de um circuito elétrico simples.


D

Não se trata de um circuito elétrico.

A figura representa um circuito elétrico com resistores, cujos valores das resistências estão indicados.



Imagem associada para resolução da questão



A resistência equivalente entre os terminais A e B é


A

4Ω.


B

5Ω.


C

6Ω.


D

8Ω.


E

12Ω.

No circuito esquematizado através da figura, o voltímetro ideal indica 12V.


Imagem associada para resolução da questão

Quando a chave é fechada, o voltímetro continua indicando 12V; nesse caso, o amperímetro, também ideal, indica


A

1 A.


B

2 A.


C

3 A.


D

4 A.


E

6 A.

Em uma residência, 5 lâmpadas de LED de 12 W ficam ligadas durante 9 horas por dia. Além disso, verifica-se o uso de uma TV de 180 W de potência e de um aparelho de ar condicionado de 1.100 W durante 6 horas por dia. Os moradores dessa casa também utilizam um chuveiro de 4,0 kW, em um total de 40 minutos por dia. Como o custo de 1,0 kWh é igual a R$ 1,00 (já com os impostos inclusos), considerando que estamos sob o regime de bandeira verde e que todos os equipamentos estão ligados de forma correta e ideal, determine o custo mensal (30 dias) para o uso desses equipamentos.


A

R$ 489,00


B

R$ 4.890,00


C

R$ 3.266,00


D

R$ 326,60


E

R$ 32,66

Ainda com relação à figura 7A03-I, assinale a opção correta.


A

A No circuito B, a carga no capacitor decairá exponencialmente no tempo quando = .


B

No circuito A, os campos elétrico e magnético induzidos são invariantes no tempo.


C

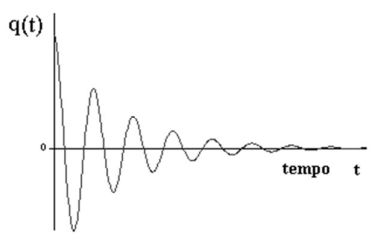

No circuito elétrico C, a variação na carga no capacitor pode ser descrita pelo gráfico a seguir.

Imagem associada para resolução da questão



D

D Considerando-se que as energias elétrica e magnética induzidas no circuito elétrico A sejam, respectivamente, iguais a e , a energia total , nos elementos, não se conserva, já que varia temporalmente.


E

No circuito elétrico B, a impedância mínima é inversamente proporcional a R.

No circuito abaixo, i1 ≠ i2, Ra ≠ Rb ≠ Rc.


Imagem associada para resolução da questão


Sobre ele, é correto afirmar que


A

V1–V2 = Rc∙(i1 + i2)


B

V1 = Vb = V2


C

V2–Va = Rb∙i1


D

Va–Vb = Rc∙(i1 + i2)


E

V1–V2 = (Ra + Rb)∙(i1–i2)

No circuito apresentado na figura abaixo, as baterias de forças eletromotrizes iguais a 2 V e a 1 V têm resistências internas desprezíveis e os três resistores possuem resistências iguais a 1 . Assim, determine a potência fornecida pela bateria de força eletromotriz igual a 1 V e assinale a opção correta.

-Imagem associada para resolução da questão


A

W


B

W


C

1 W


D

W


E

W

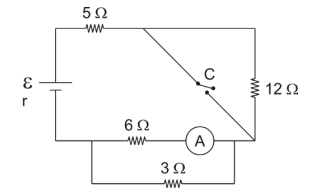

No circuito esquematizado na figura, o gerador tem uma força eletromotriz ε e uma resistência interna r, e o amperímetro é ideal.


Imagem associada para resolução da questão


Com a chave C aberta, o amperímetro indica 1 A. Com a chave C fechada, o amperímetro passa a indicar 3 A. A força eletromotriz do gerador é igual a


A

72 V.


B

63 V.


C

54 V


D

45 V.


E

36 V.

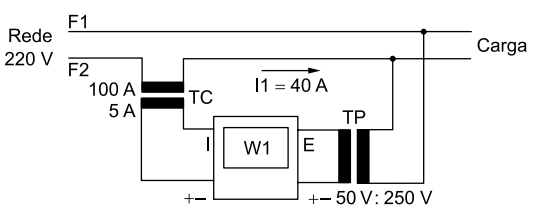

O circuito da figura a seguir mostra um sistema de medição de potência em que a corrente é amostrada por um transformador de corrente com relação de 100:5 A e a tensão é amostrada por um transformador de potencial com relação 250:50 V.


Imagem associada para resolução da questão


Sabendo-se que o fundo de escala do Wattímetro indica 250 W quando a corrente de medição é de 5 A e a tensão de medição é de 50 V, a potência indicada pelo Wattímetro para a situação apontada no circuito será de


A

44 W.


B

250 W.


C

88 W.


D

125 W.


E

100 W.

Acerca de circuitos elétricos lineares e as respectivas grandezas, assinale a alternativa correta.


A

Uma fonte de tensão alternada é assim denominada pelo fato de inverter periodicamente a polaridade da diferença de potencial que alimenta o circuito, mas não da corrente elétrica, condição em que teria uma fonte de corrente alternada.


B

Em eletricidade básica, os circuitos são geralmente analisados em termos da corrente convencional, cujo sentido é oposto ao do fluxo de elétrons, ou seja, do ponto de potencial mais negativo para o de potencial mais positivo.


C

A diferença de potencial, cuja unidade fundamental é o volt, indica a capacidade de realizar trabalho ao se imprimir um deslocamento aos elétrons, e é denominada voltagem na terminologia técnica.


D

Para se produzir corrente elétrica, as partículas eletricamente carregadas, positiva ou negativa, em um determinado material, devem se deslocar pelo efeito de uma tensão aplicada.


E

Ao carregar um componente dielétrico, para que este acumule uma carga de 20 C após 5 s, é necessário impor uma energização com corrente elétrica não inferior a 4 A.

O manual de uma ducha elétrica informa que seus três níveis de aquecimento (morno, quente e superquente) apresentam as seguintes variações de temperatura da água em função de sua vazão:


Vazão

ΔT (ºC )

Morno

Quente

Superquente

3

10

20

30

6

5

10

15


Utiliza-se um disjuntor para proteger o circuito dessa ducha contra sobrecargas elétricas em qualquer nível de aquecimento. Por padrão, o disjuntor é especificado pela corrente nominal igual ao múltiplo de 5 A imediatamente superior à corrente máxima do circuito. Considere que a ducha deve ser ligada em 220 V e que toda a energia é dissipada através da resistência do chuveiro e convertida em energia térmica transferida para a água, que apresenta calor específico de 4,2 e densidade de 1 000 .


O disjuntor adequado para a proteção dessa ducha é especificado por:


A

60 A


B

30 A


C

20 A


D

10 A


E

5 A

Um circuito elétrico é composto por uma bateria, de força eletromotriz ε = 12 V e resistência interna Ri = 1,0 Ω, e por três resistores ôhmicos de resistências R1 = 59 Ω, R2 = 30 Ω e R3 = 60 Ω, como ilustrado na figura.


Imagem associada para resolução da questão


Desprezando a resistência elétrica dos fios que interligam os elementos desse circuito, a intensidade da corrente elétrica que se estabelece no resistor R3 é igual a


A

80 mA.


B

67 mA.


C

50 mA.


D

100 mA.


E

150 mA.

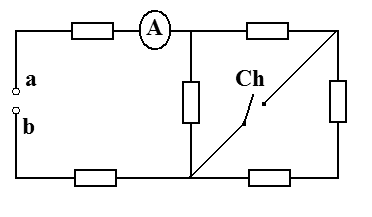

No circuito a seguir todos os resistores são ideais e cada um com resistência elétrica de 10 ohms. Se entre os pontos a e b for conectada uma fonte de tensão de 110 volts, qual a diferença, em ampères, entre as indicações do amperímetro ideal com a chave Ch fechada e aberta?


Imagem associada para resolução da questão


A

0,40


B

0,44


C

0,50


D

0,55

Um circuito em série composto por um resistor de 300Ω e um indutor puro de 400H é alimentado por uma fonte de tensão contínua constante com o tempo. Sendo assim, pode-se garantir que a referida fonte alimenta esse circuito com 0,20A quando o valor da tensão em regime permanente, em volt, for igual a:


A

10


B

20


C

60


D

140
