Questões de Concurso sobre Circuitos Elétricos e Leis de Kirchhoff

Em um circuito em paralelo com duas lâmpadas idênticas, uma lâmpada queima (abre o circuito apenas no seu ramo). Nesse contexto, a consequência compatível é que:

Em uma instalação predial, ocorre sobrecarga prolongada em um circuito de tomadas, sem curtocircuito. Nessa condição, a atuação esperada de um disjuntor termomagnético é:

Examine a figura abaixo.

Suponha que, com a chave CH1 fechada, a ddp entre os terminais do capacitor C₁ mostrado no circuito acima esquematizado é constante e igual a 18 volts. Nessas condições, a fem da bateria, em volts, e sua resistência interna r, em ohms, podem valer, respectivamente:

Em um circuito elétrico simples, o componente que controla a passagem de corrente elétrica é:

Em uma instalação residencial, um circuito monofásico de tomadas de uso geral (TUGs), com potência total de 2,2 kW, alimenta equipamentos em uma tensão de 220 V. Os condutores de cobre com isolamento em PVC desse circuito são instalados em um eletroduto embutido em alvenaria. No mesmo eletroduto, passam os condutores de outros dois circuitos. A temperatura ambiente no local é de 35^oC.

Nestas condições, a opção mais adequada comercialmente disponível para a corrente nominal do disjuntor de proteção desse circuito é de

(dados: fator de temperatura (F_t) = 0,94 e fator de agrupamento (F_g) = 0,7)

Tendo a determinação da norma NBR-5410, referente às instalações elétricas de baixa tensão, relativo ao atendimento dos circuitos nos quadros de distribuição, “Nos quadros de distribuição, deve ser previsto espaço de reserva para ampliações futuras, com base no número de circuitos com que o quadro for efetivamente equipado”. Diante disso, para um laboratório que terá dez circuitos distribuídos nas bancadas, o quadro de distribuição a ser montado deverá ter um número total de circuitos de, no mínimo,

Um professor de Ciências apresenta aos seus alunos o funcionamento de uma calculadora que opera por meio de energia solar. Ele explica que a calculadora possui uma pequena célula fotovoltaica que capta a luz do ambiente. Essa luz é convertida em energia que alimenta os circuitos eletrônicos, permitindo que a calculadora realize suas funções. Com base no funcionamento da calculadora solar, é correto afirmar que

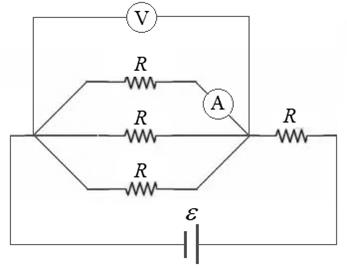

Considere o seguinte circuito:

Nele, estão representados resistores, cuja resistência é R = 3 Ω, em uma ligação mista, e um gerador que fornece uma força eletromotriz ε = 12 V. Nessas condições, as medidas da corrente e da diferença de potencial indicadas pelo amperímetro (A) e voltímetro (V), supostos ideais, são, respectivamente:

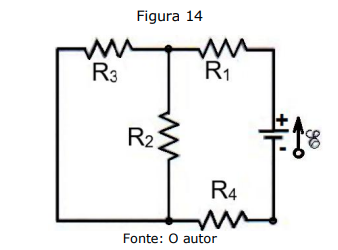

A imagem a seguir representa um circuito com mais de uma malha, composto por uma fonte ideal de 12V, quatro resistências, cujos valores são R₁=10Ω, R₂=20Ω, R₃=20Ω e R₄=4Ω dispostas conforme a figura.

A partir dessas informações, a corrente na fonte é

Com base na situação, qual o tamanho mínimo da secção nominal da bitola do fio condutor, em mm², apropriada para o circuito elétrico composto pelos dois condicionadores de ar, considerando que os aparelhos serão alimentados pelo mesmo conjunto de condutores?

Em um circuito com resistores em série, a resistência total é de 30 $\Omega$ e a fonte de alimentação fornece 12 V. Qual é a corrente total no circuito?

Em circuito com L1 em série com o paralelo L2‖L3, as lâmpadas são idênticas e alimentadas por fonte ideal. Se L3 queimar abrindo o ramo, identifique a variação de brilho observada.

Em um laboratório, foi montado um circuito RLC, composto por um resistor, um indutor e um capacitor em série, conectados a uma fonte de tensão contínua (Vcc). Quando a fonte é ligada, a corrente inicial em t=0 é zero, pois a indutância (L) impede uma mudança instantânea na corrente. O resistor (R) limita corrente, para que ela não cresça indefinidamente. A corrente final (estado estacionário) é zero, pois o capacitor (C) bloqueia a corrente contínua quando está completamente carregado.

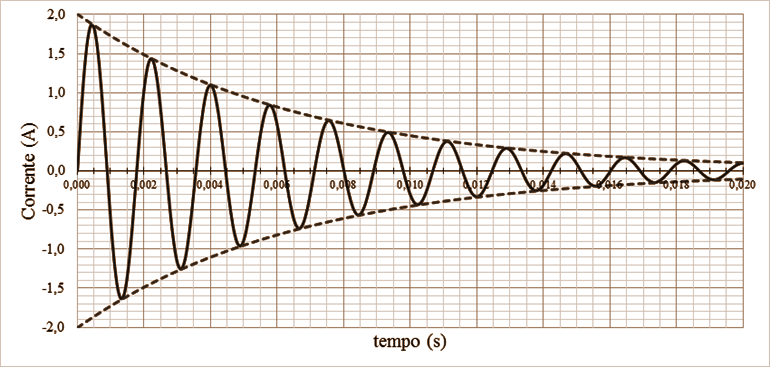

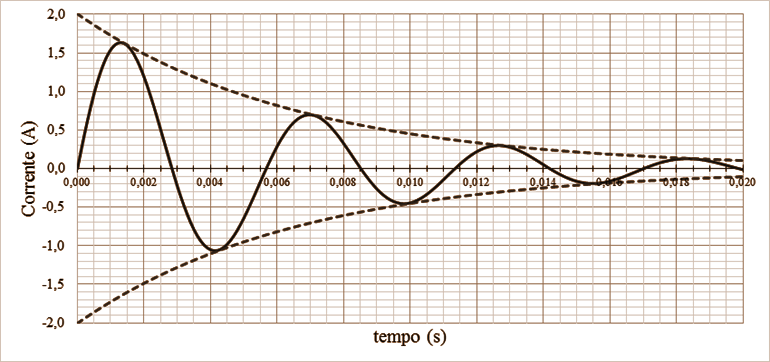

Em um experimento, dois parâmetros foram mantidos fixos e apenas um deles foi alterado. Um amperímetro registrou a corrente no circuito nas duas situações e, com isso, obtivemos os seguintes resultados para os primeiros 20 ms:

Fonte: FUNCERN, 2025

Sendo assim, o parâmetro alterado foi a

Considere o circuito elétrico a seguir, no qual estão representados alguns componentes e dispositivos de controle, indicados pelos números de 1 a 5:

(https://www.electricalelibrary.com/2024/02/17/

voltimetro-amperimetro-digital-como-usar/Adaptado)

A correspondência entre o número, a denominação e função está descrita corretamente em:

Em uma comunidade rural, os moradores utilizam uma bomba-d’água alimentada por 100 V de tensão contínua, podendo variar em até 5 V. Um eletrotécnico pretende instalar placas fotovoltaicas para alimentar essa bomba. As placas são idênticas e cada uma apresenta tensão de operação igual a 34 V com corrente de 7,5 A. Além disso, cada placa apresenta 40 V de tensão elétrica, quando em circuito aberto. Assim, considerando que a placa descrita é um gerador não ideal, em circuito aberto ela pode ser representada conforme a figura:

O eletrotécnico construiu um circuito que permite à bomba-d’água operar corretamente com o menor número possível de placas conectadas. Para isso, desenhou um diagrama no qual todas essas placas são representadas como um único gerador não ideal, com a especificação das correspondentes características elétricas.

O diagrama que representa o circuito construído pelo eletrotécnico é:

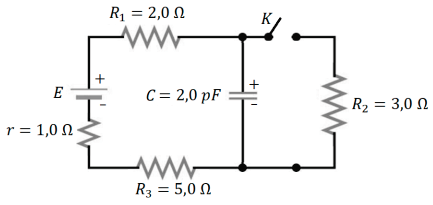

O circuito da figura abaixo mostra três resistores, um capacitor e um gerador real. Quando a chave K do circuito está fechada, o capacitor armazena uma carga elétrica Q = 24 pC.

Fonte: IF Sul Rio-Grandense-2021

A nova carga do capacitor quando a chave K for aberta, será de:
