Questões de Concurso sobre Momento da Força/Equilíbrio e Alavancas

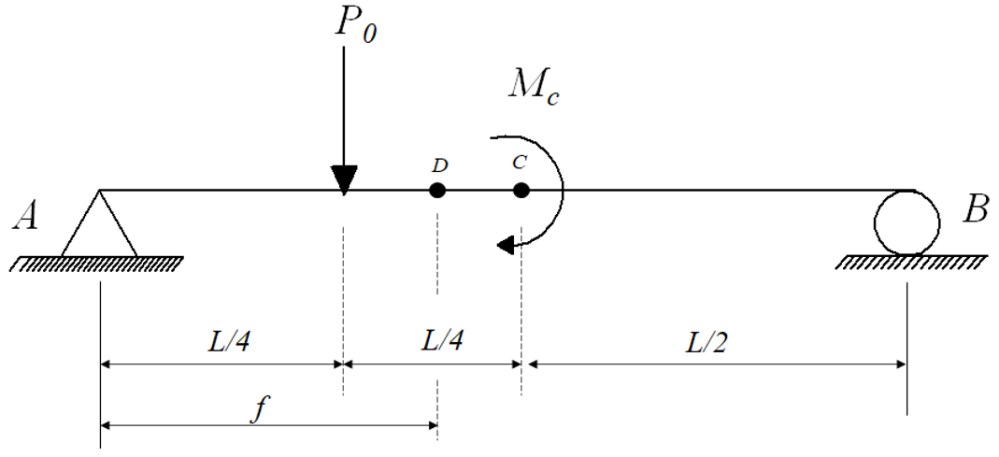

Uma viga de comprimento L, apoiada nos pontos A e B, sustenta duas cargas, uma força P0 e um momento Mc. O momento Mc encontra-se posicionado no meio da viga (ponto C) e deslocado do ponto de apoio A. A uma distância f encontra-se o ponto D conforme mostra a figura.

A expressão matemática do resultado do momento fletor no ponto D é:

A partir do texto 1A3-I, é correto afirmar que o módulo da velocidade escalar no cesto ao longo da trajetória é igual a

(a) Calcule o momento de um elefante de 2.000 kg reagindo a um tratador veterinário vindo em sua direção a 7,50 m/s. (b) Compare o momento do elefante com o momento do dardo disparado, de massa 0,0400 kg a uma velocidade de 600 m/s. (c) Qual é o momento do veterinário, cujo peso é de 90,0 kg e que corre a uma velocidade de 7,40 m/s?

Considere uma barra homogênea, retilínea e horizontal fixa em uma de suas extremidades pelo ponto O, e submetida à ação de uma força $\overrightarrow{F}$ na outra extremidade, no ponto P, conforme mostra a Figura 1.

A distância entre os pontos O e P vale x, e a ação da força $\overrightarrow{F}$ gera um torque M₁ na barra, em relação ao ponto de 1 fixação.

Dobrando-se a barra, de acordo com a Figura 2, e aplicando-se novamente a mesma força $\overrightarrow{F}$ no ponto P, um novo torque M₂ é gerado em relação ao ponto O.

Considere que a barra não possa ser deformada por ação da força $\overrightarrow{F}$ .

Nestas condições, a razão $\frac{M_1}{M_2}$ entre os torques gerados pela força $\overrightarrow{F}$ , nas duas configurações apresentadas, é

A intensidade da componente tangencial da força no instante t = 3,0 s será dada por:

Uma barra homogênea de comprimento 1,0 m , cuja massa é 1,0 kg, está fixa por um pino. Essa barra sustenta uma placa homogênea e quadrada com 0,5 m de lado e massa 1,0 kg. O sistema é mantido em equilíbrio com a barra na horizontal tendo um fio de sustentação, inextensível e de massa desprezível, exercendo uma tensão sobre a barra, conforme apresentado na figura abaixo.

Determine a força que o pino exerce sobre a barra e marque a opção correta. (Considere a aceleração da gravidade g= 10 m/s²)

Carlos, professor de Física, procurou, em uma de suas aulas, discutir com seus alunos a facilidade de girar uma porca, com auxílio de uma chave, conforme a figura a seguir. Explicou, então, aos alunos que, para que as forças F₁ e F₂, de instensidades distintas, possibilitem à porca, a mesma facilidade de girar em torno do seu eixo, o valor da intensidade de F₂ deverá ser:

Carlos, professor de Física, procurou, em uma de suas aulas, discutir com seus alunos a facilidade de girar uma porca, com auxílio de uma chave, conforme a figura a seguir. Explicou, então, aos alunos que, para que as forças F₁ e F₂ , de instensidades distintas, possibilitem à porca, a mesma facilidade de girar em torno do seu eixo, o valor da intensidade de F₂ deverá ser:

Um avião comercial no procedimento final, ou seja, no momento próximo da aterrissagem, atinge um ângulo chamado de "glade slope", no qual o avião começa a descer com uma velocidade constante e sob ação, unicamente, de três forças chamadas de: peso ( W ), de arrasto ( D ) e de sustentação ( L ), conforme apresentado na figura a seguir. Das alternativas abaixo, assinale aquela em que está corretamente descrita a relação de condição de equilíbrio dinâmico, em relação ao eixo x.

A tensegridade (ou integridade tensional) é uma característica de uma classe de estruturas mecânicas cuja sustentação está baseada quase que exclusivamente na tensão de seus elementos conectores. Estruturas com essa propriedade, exemplificadas nas imagens abaixo, parecem desafiar a gravidade, justamente por prescindirem de elementos rígidos sob compressão, como vigas e colunas:

Banco de tensegridade suspenso exclusivamente por cordas flexíveis comuns Fonte: https://www.instagram.com/p/B_d0qmmJth/

A figura abaixo representa uma estrutura de tensegridade formada por uma porção suspensa (as duas tábuas horizontais junto da coluna vertical à esquerda), de peso P e com centro de massa no ponto A, que se liga a uma parede fixa e ao chão através de 2 cordas tensionadas:

d₁: distância horizontal entre o ponto A e a corda l

d₂: distância horizontal entre o ponto A e a corda 2

h₁: distância vertical entre o ponto A e o ponto de contato da corda 1 na porção suspensa

h₂ distância vertical entre o ponto A e o ponto de contato da corda 2 na porção suspensa

Se a estrutura está em equilíbrio, então a tensão na corda 2 vale:

No sistema representado na figura a seguir, tem-se dois corpos A e B, sendo que o corpo A tem massa igual a 10 kg e o sistema está em equilíbrio estático. Esse sistema é composto por cordas ideais (massas desprezíveis e inextensíveis), além disso, na corda 2 tem-se uma tração de intensidade igual a 300 N.

Admitindo a aceleração da gravidade no local igual a 10 m/s², determine, respectivamente, em kg, a massa do corpo B e, em N, o valor da intensidade da tração na corda 4, que prende o corpo B ao corpo A.

Uma prensa hidráulica é composta de dois tubos cilíndricos interligados, como mostra a figura:

Os raios dos cilindros são respectivamente 10 cm e 40 cm. Se um bloco de 800 kg é colocado sobre o cilindro de maior raio, que força F deve ser aplicada sobre o cilindro de menor raio para manter o bloco de 800 kg em equilíbrio?

A figura mostra uma barra homogênea de massa m em equilíbrio. Ela está sustentada por um fio em uma de suas extremidades e é impedida de cair devido ao atrito com a parede na outra extremidade. A aceleração da gravidade vale g.

A força total exercida pela parede sobre a barra vale:

Uma chapa é fixada a uma base por meio de três parafusos idênticos, com diâmetro ∅ = 22𝑚𝑚. A chapa sustenta uma estrutura cuja carga é igual a 𝐹 = 120𝑘𝑁, conforme indicado na figura a seguir:

Assinale a alternativa que apresenta o valor CORRETO da tensão média de cisalhamento nos parafusos:

Em uma competição de capacidades de uma equipe, uma das tarefas a serem cumpridas é a de manter um conjunto de pesos em equilíbrio utilizando o peso do corpo de três dos participantes escolhidos pela equipe. Há 5 participantes em cada equipe. João, que tem massa de 74 kg; Márcia, de 62 kg; Joyce, com 45 kg; Arthur, que tem massa de 95 kg e Breno, com 72 kg. Do lado esquerdo da gangorra são colocadas 4 caixas, que totalizam um peso de 4620 N. Quais os membros da equipe devem ser escolhidos para ficarem em pé na extremidade direita da gangorra a fim de manter o conjunto em equilíbrio?

Uma viga rígida homogênea Z com 100 cm de comprimento e 10 N de peso está apoiada no suporte A, em equilíbrio estático. Os blocos X e Y são homogêneos, sendo que o peso do bloco Y é de 20 N, conforme o desenho abaixo.

O peso do bloco X é

Desenho Ilustrativo-Fora de Escala

Um bloco de massa $m$ sustentado por um par de molas idênticas, paralelas e de constante elástica $k$, desce verticalmente com velocidade constante e de módulo $v$ controlada por um motor, conforme ilustra a figura. Se o motor travar repentinamente, ocorrerá uma força de tração máxima no cabo com módulo igual a

Um ponto material está sujeito simultaneamente a ação de duas forças perpendiculares de intensidades F1 e F2, conforme mostrado na figura a seguir. O ângulo tem valor igual a 30° e a força F₁ tem intensidade igual a 7 N. Portanto, a força resultante F_R tem intensidade, em N, igual a __.

A viga biapoiada, mostrada na Figura abaixo, é carregada de forma simétrica por cargas distribuídas uniformes

q = 5,0 kN/m.

O valor do momento fletor atuante na região de flexão pura dessa viga, expresso em N.m, é de
