Questões de Concurso sobre Resistores e Potência Elétrica

Uma forma de contribuir para um mundo mais sustentável é optar por métodos mais eficientes para economizar energia elétrica. Ao substituir uma lâmpada incandescente que apresenta 60 W de potência nominal, por LED, cuja potência nominal é de 8 W, caso a lâmpada fique acesa por 5 horas por dia, após 30 dias, o consumo de energia elétrica foi reduzido em

Uma lâmpada de 60 W permanece ligada durante 5 horas. A energia consumida pode ser determinada com base na relação entre potência e tempo. Assinale a alternativa que apresenta corretamente a energia elétrica consumida pela lâmpada, em Wh.

Uma fonte de tensão de corrente contínua possui resistência interna de 0,1Ω e fornece 10A a uma carga em seus terminais, com tensão de 12V. Nesta situação, o rendimento da fonte é

Um resistor de 10Ω está conectado a uma fonte de tensão de 20𝑉. Qual o valor da corrente que passa pelo resistor?

Um resistor de 10Ω é submetido a uma corrente de 2 A. Qual a potência dissipada?

No circuito elétrico a seguir, todas as lâmpadas são constituídas por resistências ôhmicas e a fonte e os condutores são ideais. O circuito é alimentado por uma fonte ideal de 20 V e as lâmpadas possuem resistências ôhmicas, dadas por R_L1 = 0,4 Ω, R_L2 = 4 Ω, R_L3 = R_L4 = R_L5 = 12 Ω e R_L6 = 1 Ω. Após um determinado tempo, a lâmpada L5 queima. Assinale a alternativa que indica o valor da nova intensidade da corrente elétrica total fornecida pela fonte, em ampère, que percorre o circuito e o que ocorre com a potência total do circuito após a lâmpada L5 queimar.

Uma família de 5 pessoas mora em uma residência que é alimentada por uma tensão igual a 127 V. Todos os dias, cada membro da família toma 1 banho durante 20 minutos, e dois membros utilizam um secador de cabelo por 30 minutos cada. Sabendo que as potências do chuveiro e do secador de cabelo são, respectivamente, 5000 W e 1667 W, e que a empresa de eletricidade cobra R$ 0,30 por kWh, assinale a alternativa que indica, aproximadamente, a contribuição do consumo mensal de energia, em R$, do chuveiro e do secador de cabelo. Considere o mês com 30 dias. Adote 1 KWh = 3,6.10⁶ J.

Considere o circuito elétrico a seguir, no qual estão representados alguns componentes e dispositivos de controle, indicados pelos números de 1 a 5:

(https://www.electricalelibrary.com/2024/02/17/

voltimetro-amperimetro-digital-como-usar/Adaptado)

A correspondência entre o número, a denominação e função está descrita corretamente em:

Em sua maioria, os equipamentos eletrônicos domésticos demandam baixa potência elétrica em corrente contínua. Para alimentá-los, uma fonte externa ou embutida transforma a corrente alternada em corrente contínua de baixa tensão. Entretanto, cada equipamento tem suas especificidades, e muitas vezes não é possível simplesmente trocar essas fontes sem levar em conta a tensão, a corrente ou a potência elétrica de saída.

Considere um equipamento de resistência elétrica R_C que funciona corretamente apenas em um dado valor de tensão. Porém, a única fonte de alimentação disponível fornece uma tensão 20% superior à tensão recomendada. Para adaptar essa fonte ao aparelho, a associação de um resistor de proteção RP, de potência adequada, se faz necessária.

A configuração adequada do circuito e o valor do resistor de proteção, em relação ao valor da resistência do equipamento, são:

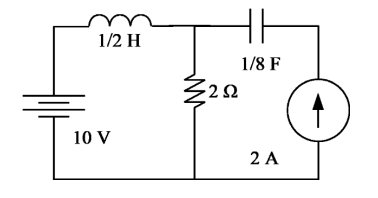

No circuito acima, ambas as fontes são de corrente contínua.

Qual a potência absorvida pelo resistor em regime permanente?

Um estudante relata ao professor que ouviu sua família comentando sobre o custo da energia que deixou de ser fornecida por dois dias em que ficaram às escuras por causa da interrupção no fornecimento de energia elétrica. Com base nessa situação, o professor propõe que os estudantes, divididos em grupos, consultassem o valor do kWh em uma conta de energia elétrica de uma residência em zona rural. A pesquisa resultou num valor de R$ 0,60 por kWh. Considerando uma tensão na rede de 220 V e uma corrente (média) de 2 A durante todo o período, o valor, em real, da energia que deixou de ser utilizada é de

Um suporte de material isolante, de área circular de 5cm de raio e espessura de 5cm, como mostrado na figura a seguir, é usado para ser suporte dos barramentos de um equipamento. Considerando que a resistividade do material do suporte isolante é de 5π x 10⁷Ω • m, a resistência elétrica do suporte isolante é dada por

Um fio condutor é percorrido por uma corrente elétrica de 100 mA. Se este fio apresenta uma resistência elétrica de 400 Ω. Qual será a potência elétrica dissipada por ele?

A potência de um equipamento indicada pelo fabricante é de 7,2 kW(e). Se este equipamento fica ligado durante 8 horas consecutivas ao longo de 20 dias em um mês, qual será o consumo de energia deste equipamento ao longo de um mês de uso?

Um forno elétrico trifásico de 38kW, com 220V, é constituído de três resistências elétricas ligadas em triângulo. A corrente elétrica que circula em cada resistência é igual a

Um motor elétrico de indução tem suas características operacionais determinadas na placa de identificação, onde a potência nominal é de 75kW, com rendimento nominal de 92,5%. Quando esse motor é conectado a uma rede trifásica de 220V, com 60Hz, atende a uma carga mecânica, desenvolvendo em seu eixo potência nominal de 75kW, com fator de potência de 0,87. Podemos afirmar que a potência ativa solicitada da fonte de alimentação que atende o motor é igual a

Na terceira etapa da sequência didática, a professora promoveu uma socialização do conhecimento entre os estudantes. Ao tratarem da potência dos eletrodomésticos, os estudantes começaram a questionar sobre as denominações entre watts (W) e volts (V) de um chuveiro elétrico que fosse mais econômico. A professora percebeu que os estudantes estavam divididos em diferentes conclusões, sendo que a maior parte entendia que a voltagem, 110V ou 220 V, era indiferente, mas o que importava era a maior potência do chuveiro. Contudo, havia uma turma que argumentava que o chuveiro capaz de gerar o maior aquecimento de água, com o menor de consumo de energia elétrica, seria um chuveiro com menor potência e voltagem. A partir destas conclusões, de forma promover a aprendizagem dos estudantes sobre as variáveis físicas relevantes envolvidas no fenômeno apresentado, a professora propôs uma nova abordagem pedagógica em relação aos conceitos de:

( ) consumo elétrico, para os estudantes que entendiam que a potência era indiferente.

( ) tensão elétrica, para os estudantes que entendiam que a potência deveria ser a maior.

( ) tensão elétrica, para os estudantes que entendiam que a voltagem deveria ser a menor.

As afirmativas são, respectivamente.

Em um experimento de laboratório, um fio condutor de cobre, com resistência elétrica de 5,0 ohms é submerso em um recipiente contendo 500 ml de água. O fio está isolado eletricamente da água e uma corrente elétrica de 2,0 amperes é aplicada ao fio durante 7,0 minutos. Considerando que todo o calor gerado pelo Efeito Joule é absorvido pela água, que seu calor específico é 4,20 J/g°C e que sua densidade é 1,0 g/ml, o aumento da temperatura da água é de

A resistência elétrica de um condutor depende de:

Uma carga trifásica, constituída de três resistências ligadas em delta, funciona em uma rede elétrica trifásica de tensão eficaz de 220V e consome um total de 150kW. Se esta mesma carga tiver as suas três resistências ligadas em estrela, o valor da tensão eficaz da rede, para que as resistências agora consumam o mesmo 150kW será
