Questões de Concurso sobre Resistores e Potência Elétrica

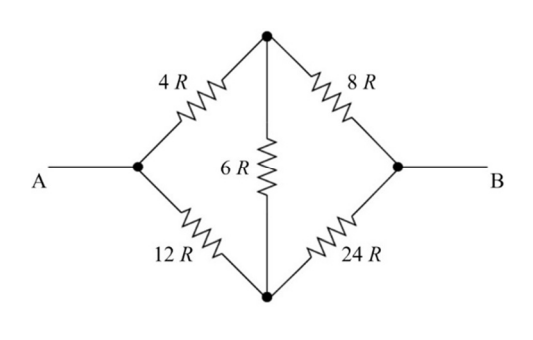

Se uma tensão V for aplicada entre os terminais A e B do circuito a seguir, a potência dissipada no circuito será $\frac{V^2}{9\cdot R}.$

No laboratório de pesquisa em Engenharia de Materiais, uma estufa de cura para polímeros é isolada com uma camada de lã de vidro. As paredes isoladas têm área total de 2,0 m², a espessura da camada do isolante é 5,0 cm e a condutividade térmica é 𝑘 = 0,050 W/(m.K). Durante o processo, a temperatura interna é mantida em 125 °C e o ambiente externo está a 25 °C. Suponha regime permanente, considere que a transferência de calor ocorre apenas por condução e trate o conjunto como uma placa plana.

Para manter a estufa a 125 °C, a potência elétrica mínima que deve ser fornecida ao aquecedor é, aproximadamente,

O professor solicitou aos estudantes que identificassem o consumo mensal de energia (em kWh) dos equipamentos elétricos da escola rural, considerando 30 dias de uso contínuo, e refletissem sobre formas sustentáveis de reduzir esse consumo. Qual alternativa apresenta a resposta para a situação?

Uma parte da instalação elétrica de 220 V, de um banheiro, foi feita para ser ligada a um chuveiro e a um secador de cabelos. O chuveiro a ser instalado tem a potência de 4400 W na posição inverno, e 2200 W na posição verão. O secador de cabelos tem potência máxima de 880 W. Essa instalação contará, para sua proteção elétrica, com um disjuntor apenas para ela. Considerando esses equipamentos, um disjuntor adequado para essa instalação deve ter a capacidade mínima, em amperes, igual a

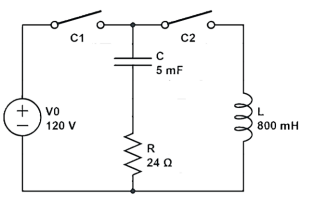

O circuito representado abaixo é composto por uma fonte de tensão contínua de 120 𝑉, um resistor de 24 Ω, um capacitor de 5 𝑚𝐹, um indutor de 800 𝑚H, e duas chaves interruptoras C1 e C2. Inicialmente, o capacitor está descarregado, e ambas as chaves estão abertas. Primeiramente, a chave C1 é fechada, permitindo que o capacitor inicie um processo de carga até se carregar completamente. Em seguida, C1 é aberta novamente e C2 é fechada. Analise o circuito a seguir:

A potência instantânea dissipada pelo resistor em 𝑡 = 0,02 s é:

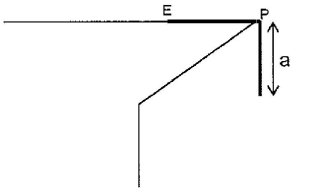

Observe a figura abaixo.

A figura acima ilustra esquematicamente uma corrente fina metálica de constituição homogênea, comprimento L e massa M, inicialmente mantida em repouso sobre a superfície horizontal de uma mesa sem atrito. Parte da corrente encontra-se sobre a superfície da mesa e parte encontra-se pendente. Ao liberar a corrente, sabendo-se que a parte pendente tem comprimento a = L/2, qual será a sua velocidade quando a extremidade E alcançar o ponto P da mesa?

Um resistor ôhmico tem a forma de um cilindro reto de comprimento L e área transversal S. O material de que este resistor é feito tem resistividade ρ. O resistor deve ser conectado a uma fonte de tensão contínua e permanecer sob uma tensão elétrica U, atravessado por uma corrente elétrica i. A expressão de U, em função das grandezas mencionadas, é

Entre as ferramentas básicas utilizadas pelo eletricista, destacam-se os alicates. Assinale a alternativa que apresenta corretamente outra utilização de tipos específicos de alicate.

Em uma residência, um circuito foi instalado para atender um único chuveiro bifásico de 2,2 kVA, 220 V e fator de potência unitário. O cabo utilizado para essa carga tem resistência de 0,05 Ω/m e a distância do quadro de distribuição até o chuveiro é de 10 metros.

Se o chuveiro tem tensão nominal nos seus terminais, a perda ôhmica neste circuito será de

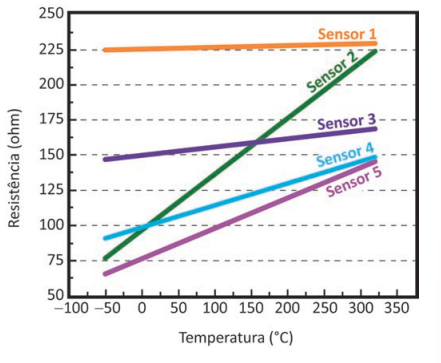

A resistência de um fio de platina pode ser usada para medir temperaturas entre 0 °C e 100 °C e já foi utilizada como referência para a escala internacional de temperatura. Para um sensor feito de platina, a relação entre a resistência e a temperatura pode ser descrita por uma equação do tipo R(T) = A + BT, em que T é a temperatura e A e B são constantes. O gráfico apresenta a dependência da resistência em função da temperatura para cinco diferentes sensores.

Os sensores que apresentam maior sensibilidade são

O circuito elétrico, ilustrado abaixo, apresenta uma fonte de tensão de 12 V, três resistores com resistências de R₁=1Ω, R₂=2Ω e R₃=3Ω e uma lâmpada com resistência de R_L=6Ω.

Assinale a alternativa CORRETA que apresente a potência dissipada pela lâmpada:

Para tomar um banho de 45 minutos utilizando um chuveiro elétrico de 4000 W, uma pessoa consome uma quantidade de energia elétrica. .

Uma lâmpada de 25 W, que fica acesa 8 horas por dia, pode funcionar gastando a mesma energia por

Quando um condutor aumenta a diferença de potencial em extremidades de fio metálico sem alterar a resistência, a lei de Ohm prevê:

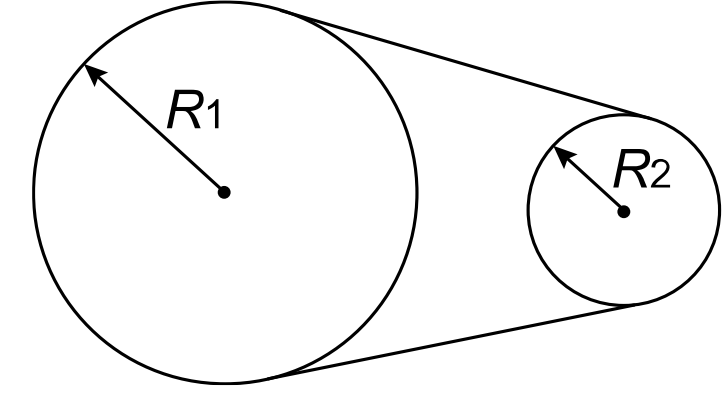

Em uma oficina de manutenção industrial, um técnico está verificando o funcionamento de um sistema de transmissão por correia que conecta duas polias — uma motriz e outra conduzida — conforme o diagrama da Figura 2.

Figura 2 — Diagrama de polias conectadas por meio de uma correia.

A polia motriz, de raio R₁ = 25 cm, está acoplada a um motor elétrico que gira a 0,50 rotações por minuto (RPM). A polia conduzida, de raio R₂ = 10 cm, é responsável por acionar um ventilador de resfriamento de componentes metálicos.

Sabendo que a correia não desliza, o período de rotação da polia de raio R₂ é de

Calcule a potência do motor de uma bomba centrífuga que trabalhará em um sistema de elevação de água, cuja vazão é 0,006 m/s, a altura manométrica é de 20 m e o rendimento da bomba 75 %. Adote valor da gravidade como 10 m/s².

Durante a manutenção elétrica de um veículo, é necessário medir a potência elétrica em determinados sistemas. Considere as afirmativas abaixo e assinale a alternativa INCORRETA:

A potência é uma grandeza fundamental na física que desempenha um papel crucial na compreensão e na análise de diversos fenômenos físicos, especialmente aqueles relacionados ao trabalho e à velocidade. Assinale a alternativa INCORRETA:

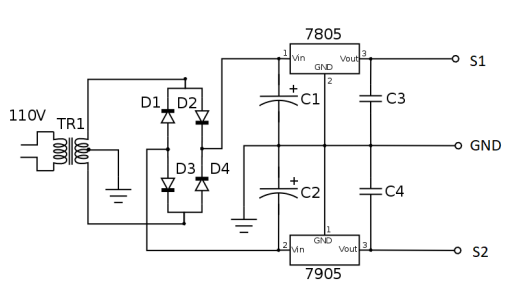

Caso 3

Responda às questões 34 e 35, considerando a figura abaixo:

Nota-se pela figura do caso 3 que os capacitores C1 e C2 utilizados são diferentes dos capacitores C3 e C4. Os capacitores C1 e C2 possuem polaridade, normalmente são cilíndricos e possuem grande capacitância por volume.

Assinale a alternativa que contém a tecnologia com as características citadas.

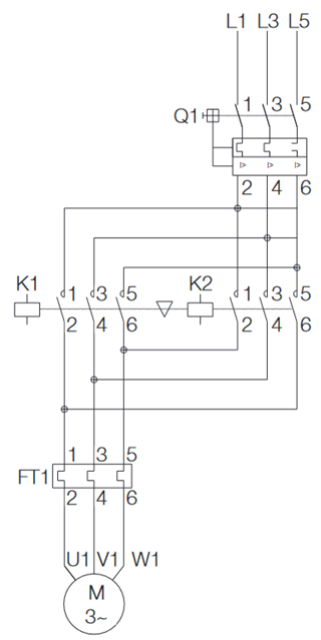

Caso 2

Com relação ao diagrama de potência mostrado na figura abaixo, responda às questões 32 e 33.

O componente FT1 da figura do caso 2 representa qual dispositivo?

Sabendo que o circuito é alimentado em 220V, consome 12W e tem um fator de potência de 0,80, a potência reativa desse circuito é de
