Questões de Concurso sobre Resistores e Potência Elétrica

Uma esfera condutora de raio R é carregada com uma carga elétrica Q. A intensidade do potencial elétrico V varia com a distância d ao centro da esfera O. Assinale a alternativa com o gráfico que melhor representa essa variação.

A figura representa uma linha de força (lf) de um campo eletrostático.

Analise as afirmativas a seguir e assinale (V) para a verdadeira e (F) para a falsa.

( ) Uma carga pontual, para se mover exclusivamente sob a ação desse campo elétrico, se for abandonada no ponto A, irá se deslocar de A até B ao longo dessa linha de força.

( ) Os pontos A e B dessa linha de força podem pertencer a uma superfície equipotencial desse campo elétrico.

( ) O potencial elétrico do ponto A é maior que o do ponto B.

As afirmativas são, respectivamente,

A potência dissipada por um resistor é mensurada em watts [W]. A grandeza watt corresponde a joule por segundo, que pode ser representada, utilizando-se apenas grandezas básicas do Sistema Internacional de Unidades (SI), por [𝑊] = $\frac{\left[kg\right].\left[m^2\right]}{\left[s\right]}$ .

Em uma raquete elétrica para matar mosquitos, a energia é armazenada em um circuito aberto, no qual é estabelecida uma diferença de potencial de 2 kV entre duas malhas metálicas. Quando um mosquito une as duas malhas, o circuito se fecha e uma corrente contínua de 0,002 A passa por ele, que é eletrocutado. Assinale a alternativa que apresenta a resistência R do mosquito e a potência P dissipada durante o processo.

A resistência equivalente do circuito representado no texto 1A6-I, quando a chave CH está fechada, é igual a

Considere os valores de potência dos aparelhos elétricos abaixo (aparelho – Potência (W)) e que todos permanecem em funcionamento pelo mesmo intervalo de tempo. Aquele que apresenta o menor consumo de energia durante esse intervalo é:

Em um experimento, certo professor de física montou um circuito elétrico conforme a ponte de Wheatstone, a fim de determinar valores de resistores desconhecidos. O circuito montado possui dois resistores conhecidos, 𝑅₁ = 320𝛺 𝑒 𝑅₂ = 40𝛺, e um resistor variável 𝑅₃ . O professor verificou que não flui corrente elétrica através do galvanômetro quando 𝑅₃ = 640𝛺 𝑒 𝑅_𝑥 = 100𝛺.

Um resistor elétrico é considerado ôhmico quando a relação entre a tensão aplicada nos seus terminais e a corrente elétrica que flui através desse resistor é constante.

Qual o valor aproximado da potência ativa consumida de um motor trifásico elétrico que aciona um ventilador na tensão de 220 V e está consumindo 11.4 A? Considere um fator de potência de 0,75.

Considere uma fonte em que só é possível verificar as leituras de saídas em corrente contínua de 3,0 A e tensão de 12 V. É possível afirmar que a potência de saída da energia elétrica dessa fonte equivale a

O aquecedor, mencionado anteriormente, de especificações nominais (1100 W; 220 V), ao ser ligado corretamente à fonte de tensão, deve ser percorrido por uma corrente elétrica de intensidade _______. A sua resistência elétrica, ôhmica, deve ser de _______ Ω.

Assinale a alternativa que preenche, correta e respectivamente, as lacunas do enunciado.

Um chuveiro elétrico que foi projetado para funcionar em 220V vai ser ligado numa rede de 110V. Para dissipar a mesma potência elétrica, deve-se substituir o valor de sua resistência elétrica por um valor:

Considere um condutor de cobre de 2 mm de diâmetro e 6,28 m de comprimento, a uma temperatura de 15 ºC. Assinale a alternativa que indica a resistência elétrica desse condutor.

Dados:

Resistividade do cobre: ρ = 0,0178 Ω×mm²/m, a 15 °C.

Considere π = 3,14.

Um determinado eletrodoméstico com 300W de potência é usado durante 20 horas em um mês. O consumo energético desse equipamento foi de:

A potência desenvolvida num resistor é dada por P = 0,5i³.

Marque a opção que indica a potência média (em Watts) quando i varia de 1A a 3A.

A potência total dissipada nas duas lâmpadas é de $\frac{3i^2}{2R}W$.

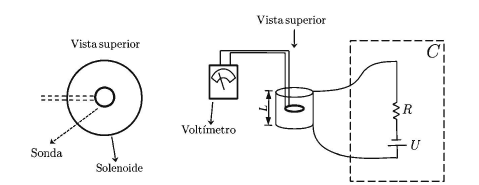

Uma sonda composta por um conjunto de m espiras de raio r é colocada no interior de um solenoide de n espiras circulares e comprimento L. O solenoide é conectado a um circuito C composto por uma fonte de tensão variável U e um resistor de resistência elétrica R. A tensão da fonte cresce linearmente com o tempo t, conforme a relação:

$U=\left(\frac{U_0}{t_0}\right)t,\left(\frac{U_0}{t_0}\right)>0.$

A sonda é conectada a um voltímetro e orientada de modo que o eixo axial de suas espiras seja paralelo ao campo magnético. Considere que R é muito maior do que a resistência/impedância proporcionada pelo solenoide e que a permeabilidade magnética do interior do solenoide é μ₀.

A magnitude da tensão medida pelo voltímetro é:

Na placa do equipamento elétrico tem as informações de tensão e resistência.

Sabendo disso, assinale o valor da potência elétrica do equipamento é.

O esquema abaixo representa um circuito elétrico simplificado de um chuveiro, projetado para funcionar nas posições frio (desligado), morno ( verão) ou quente (inverno), conforme seleção feita através do posicionamento do cursor C em cada um dos três pontos indicados.

Suponha que esse chuveiro seja utilizado durante banhos diários de 10 minutos no verão e de 15 minutos no inverno. Assinale a opção que apresenta, aproximadamente, o percentual da economia de energia elétrica que-se obtém quando se utiliza esse chuveiro nos banhos na posição verão em relação aos banhos na posição inverno.

A potência elétrica dissipada pelo resistor de 60$\Omega$ é de 30 W.
