Questões de Concurso sobre Resistores e Potência Elétrica

A tabela abaixo apresenta a potência média em Watts (W) de aparelhos residenciais.

O consumo de energia em kWh de uma torneira elétrica, se usada durante 2 horas, será de:

Nas especificações de uma determinada bomba comercial atuando com 1 CV de potência tem uma vazão de 0,8 m3 /h para um desnível de 50 m. Considere 1 CV = 735 W, e que a densidade da água é 1000 kg/m³ , e g = 10 m/s² .

Analise as afirmativas abaixo e dê valores Verdadeiro (V) ou Falso (F).

( ) A energia idealmente necessária para elevar água em um desnível de 50m em 1h a essa vazão da bomba é 400 kJ,

( ) A potência útil, associada ao trabalho para elevar a água apenas, é de 111 W.

( ) O rendimento da bomba é de cerca de 50%.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

Um aquecedor elétrico de dados nominais (1,0 kW-220 V) é ligado normalmente na rede elétrica e inserido em um frasco adiabático contendo 1,0 L de água (d = 1,0 g/mL: c = 1,0 cal/g. ^oC) a 0 ^oC em contato com 500 g de gelo (L_fusão = 80 cal/g) a 0 ^oC também. O sistema é aquecido até atingir a temperatura de 20 °C. Considerando a relação de 4 joules para cada caloria, o intervalo de tempo necessário para o sistema atingir tal temperatura deve ser de

Buscando modernizar a sua cozinha e otimizar o tempo de preparo dos alimentos, Marina decide comprar eletrodomésticos novos. Como gosta de organizar seus gastos numa planilha de controle, ela decide calcular o aumento da sua conta de energia, com a utilização dos novos aparelhos. A tabela a seguir apresenta a potência elétrica, bem como o tempo médio de uso diário, para cada aparelho.

Valores de potência elétrica e tempo de uso dos aparelhos eletrodomésticos

Considerando que o preço do kWh da concessionária de energia elétrica é R$ 0,90, qual será o aumento do custo mensal (30 dias) na conta da Marina?

Uma fábrica precisa testar o rendimento dos motores produzidos, antes de liberá-los para o comércio. Para verificar o rendimento de um motor com potência total de 500 W, um funcionário o conecta a uma carga de massa 140 kg com o objetivo de erguê-la a uma altura de três metros. Para a realização dessa tarefa, o motor gasta um intervalo de tempo de 10 segundos.

O rendimento de uma máquina é dado pela razão entre a potência útil pela potência total. Sabendo que esse motor só pode ser liberado se o rendimento for no mínimo de 85%, de acordo com a avaliação do funcionário, o motor

Dados: Despreze todas as formas de atrito e use g = 10 m/s².

Num laboratório de testes encontra-se instalado, numa rede de 220 V, um chuveiro elétrico de potência igual a 6050 W. A fim de reduzir os gastos com o consumo de energia elétrica, um estudante foi chamado e recebeu a missão de reduzir 1210 W no valor da potência elétrica do chuveiro. Para conseguir esta redução o estudante deverá alterar a resistência elétrica do chuveiro, ______________ .

Dentre as alternativas a seguir, assinale aquela que preenche corretamente a lacuna do texto do enunciado.

Considere uma bateria de força eletromotriz igual a 15,00 V e resistência interna de 75,00 Ω . Calcule a resistência do resistor que, se colocado em série com a bateria, implicará em uma queda de potencial de 5,00 V no próprio resistor, e assinale a opção correta.

No circuito apresentado na figura abaixo, as baterias de forças eletromotrizes iguais a 2 V e a 1 V têm resistências internas desprezíveis e os três resistores possuem resistências iguais a 1 $\Omega$ . Assim, determine a potência fornecida pela bateria de força eletromotriz igual a 1 V e assinale a opção correta.

-

Uma impedância (Z), com fator de potência igual a 0,8, é alimentada por uma fonte de tensão alternada senoidal de 260V, na frequência de 60Hz. O wattímetro, utilizado para medir o consumo dessa Z, indica 52W. Sabendo-se que a corrente solicitada por Z é igual a 0,25A, pode-se afirmar que o valor da potência reativa, em VAr dessa Z vale:

A resistência interna r’ do motor vale, em Ω,

Considere o texto abaixo sobre descargas elétricas atmosféricas.

“Um raio começa com pequenas descargas dentro da nuvem, que liberam os primeiros elétrons em direção ao solo. Quando essa descarga, conhecida como ‘líder escalonado’, encontra-se a algumas dezenas de metros da superfície, parte em direção a ela uma outra descarga com cargas opostas, chamada de ‘descarga conectante’. Forma-se então o que é conhecido como o canal do raio, um caminho ionizado e altamente condutor. Por ele passa um gigantesco fluxo de cargas elétricas denominado ‘descarga de retorno’. É neste momento que o raio acontece com a máxima potência, liberando grande quantidade de luz.

A diferença de potencial elétrico de uma nuvem em relação ao solo durante a descarga de um raio encontra-se entre 100 milhões e 1 bilhão de volts. Sua corrente é da ordem de 30 mil a 300 mil ampères.”

Adaptado de “A Física das tempestades e dos raios”, Felipe Moron Escanhoela. Fonte: http://www.sbfisica.org.br/v1/

portalpion/index.php/artigos/30-a-fisica-das-tempestades-e-dos-raios

Considerando os valores anunciados no texto, podemos estimar a resistência elétrica da atmosfera durante a descarga atmosférica, quando o ar está ionizado. Assinale a alternativa que apresenta corretamente a estimativa da faixa de valores da resistência elétrica e a potência elétrica máxima da descarga elétrica que pode ser obtida de acordo com esses valores.

Considere que o circuito elétrico representado possui três resistores e uma fonte de tensão constante.

Qual o valor, em mW, da potência dissipada em R2?

Um chuveiro elétrico funciona sob diferença de potencial constante e possui uma chave que pode ser colocada em duas posições: verão e inverno. Quando a chave desse chuveiro se encontra na posição inverno, ele dissipa, por efeito Joule, a potência de 5,4 kW e, quando na posição verão, dissipa 3,6 kW. Sabendo que a posição da chave altera apenas a resistência elétrica do elemento resistivo do chuveiro, a relação entre essa resistência na posição inverno, R_i, e a resistência na posição verão, R_v, é

Um caixote de 100 kg sobe a rampa representada na figura ao longo da reta de maior declive com uma velocidade constante de módulo igual a 1,5 m/s, à custa da energia fornecida por um motor.

O coeficiente de atrito cinético entre o bloco e a rampa é μ = 0,25. No local, g = 10 m/s².

Considere a roldana e os fios ideais; considere desprezíveis os atritos no eixo da roldana, o trecho do fio que prende o bloco à roldana paralelo à rampa e o trecho do fio que liga a roldana ao motor vertical.

Nesse caso, o motor está desenvolvendo uma potência útil de

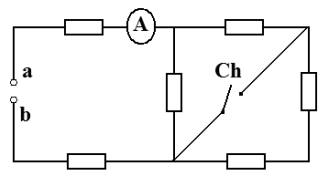

No circuito a seguir todos os resistores são ideais e cada um com resistência elétrica de 10 ohms. Se entre os pontos a e b for conectada uma fonte de tensão de 110 volts, qual a diferença, em ampères, entre as indicações do amperímetro ideal com a chave Ch fechada e aberta?

Um estudante de Física precisa ligar dois equipamentos por meio de um fio condutor de formato cilíndrico. Para isso ele dispõe de 4 opções, A, B, C e D, descritas na tabela a seguir.

Essa tabela foi elaborada a partir dos valores de referência (ℓ , S e ρ), que são utilizados para comparação:

ℓ – representa um valor do comprimento do condutor;

S – representa um valor da área da secção transversal do condutor; e

ρ – representa uma resistividade elétrica do material que constitui o condutor.

Como o objetivo é conectar o condutor elétrico que apresenta a menor resistência ôhmica, dentre os condutores descritos qual deles deve ser utilizado?

Com fios de um mesmo metal, todos de mesmas dimensões e, portanto, de mesma resistência R, constrói-se o cubo representado na figura. Ligam-se os vértices A e B a uma fonte de tensão de modo que uma corrente elétrica de intensidade i nele penetre em A e dele saia em B, como ilustra a figura.

A resistência equivalente entre A e B é

Um ventilador elétrico tem, geralmente, três velocidades de rotação. Para cada uma há uma específica corrente elétrica percorrendo o circuito onde se encontra o motor que aciona as pás. Na medida em que se passa de uma velocidade para outra maior,

Considere um fio de seis metros de comprimento destinado a ser um resistor de aquecimento com resistência de 20 Ω. Qual é a potência dissipada pelo fio enrolado em uma bobina ligada a uma diferença de potencial de 100 V?

Para calcular o tipo de ligação elétrica em uma casa, a companhia responsável pela distribuição de energia exige que seja feito um cálculo de todos os aparelhos e lâmpadas somando-se o total de potência nominal de todos os aparelhos ligados à rede. Cada tipo de rede suporta uma carga: a rede monofásica suporta até 8 kW, com tensão de 127 V; a rede bifásica suporta entre 12 e 25 kW, com tensão de 127 e 220 V; a rede trifásica suporta de 25 até 75 kW, com tensão de 127 e 220 V. A lista a seguir apresenta a quantidade e as potências de aparelhos e lâmpadas em uma casa.

Considerando essas informações, o tipo de ligação a ser feito nessa residência é a
