Questões de Concurso sobre Resistores e Potência Elétrica

A ilustração a seguir mostra um circuito elétrico no qual as características relacionadas à eletricidade estão indicadas pelos números 1 a 5.

Nele estão representadas, pelos números, características relacionadas à eletricidade e respectivas unidades de medida, que estão corretamente descritas em

O potencial elétrico no ponto A é igual 5 . 10⁸ V.

Um técnico de laboratório deseja determinar a potência elétrica de um ebulidor. Para tal, ele mergulha o aparelho dentro de um recipiente contendo 500 mL de água que está inicialmente a 10 °C. O aparelho é, então, ligado e permanece em funcionamento por cinco minutos até que a água alcance o ponto de fervura.

DADOS:

• O experimento foi realizado ao nível do mar.

• Despreze a redução de água pela evaporação.

• c_água = 1 cal/g °C

• 1 cal = 4,0 J

• d_água = 1 g/mL

Considerando que toda a energia térmica liberada pelo ebulidor foi integralmente absorvida pela água, qual foi o valor da potência elétrica, em watts, encontrada pelo técnico?

Pedro é um bom eletricista e sabe que, para encontrar a potência (P), em Watt, de determinado equipamento, ele precisa calcular o produto entre a tensão (E), em volts, e a corrente (I), em ampère, de acordo com a relação a seguir:

P= E.I

Qual a potência de um certo equipamento que possui tensão de 110 Volts e corrente de 12 Ampère?

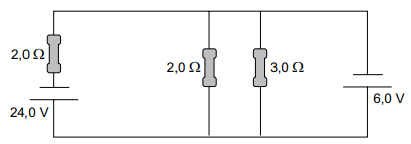

A figura mostra um circuito em que um gerador de fem 24 V alimenta um circuito ideal com resistores de 2,0 Ω, 2,0 Ω e 3,0 Ω, e um motor de fcem 6,0 V.

A potência dissipada pelo motor, em W, deve ser de

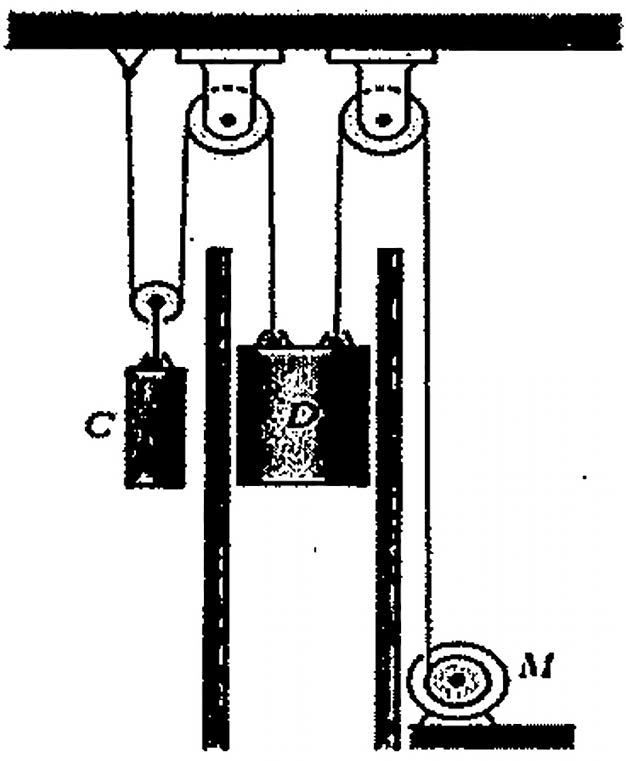

Analise a figura a seguir.

O peso D de 2000 N e o contrapeso C de 3000 N estão ligados a um motor elétrico M, como apresenta a figura acima. Determine a potência aproximada desenvolvida pelo motor M quando D está subindo com velocidade constante de 2,5 m/s e assinale a opção correta.

A potência dissipada no gerador é igual a 5 W.

Considerando que a energia elétrica é a quantidade de potência elétrica utilizada durante um certo período de tempo, a energia consumida por uma lâmpada de 60 watts ligada por 30 minutos é:

Ao se ligar uma resistência projetada para funcionar em 220 V numa diferença de potencial de 110 V, a potência dissipada, em relação ao seu funcionamento em 220 V, será:

Uma determinada sirene elétrica comercial para um sistema de detecção de incêndio tem para uma de suas opções de operação a seguinte descrição em termos técnicos - que envolvem tanto quantidades associadas ao som produzido quanto também de sua operação elétrica.

Analise as afirmativas abaixo e dê valores Verdadeiro (V) ou Falso (F).

( ) O comprimento de onda das ondas sonoras produzidas pela sirene característica da frequência mais aguda do sinal é de cerca de 28 cm.

( ) Nesse modo de operação, a potência elétrica consumida pela sirene varia entre 108 mW e 180 mW.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

Um resistor de 4Ω é percorrido por uma corrente de 4Ω. Nessa condição, esse resistor dissipa uma potência, em watt, igual a:

Uma máquina de lavar roupa, monofásica, possui uma potência nominal de 18,0 kW e uma resistência elétrica de 2.000 Ω. Qual é a corrente que passa pelo condutor?

Uma resistência elétrica queimou e deve ser substituída. O equipamento possui tensão nominal de 220 V e corrente nominal de 5,0 A. Qual é a resistência adequada a ser substituída?

Em 2017, foi inaugurado, no estado da Bahia, o Parque Solar Lapa, composto por duas usinas (Bom Jesus da Lapa e Lapa) e capaz de gerar cerca de 300 GWh de energia por ano. Considere que cada usina apresente potência igual a 75 MW, com o parque totalizando uma potência instalada de 150 MW. Considere ainda que a irradiância solar média é de 1 500 $\frac{W}{m^2}$ e que a eficiência dos painéis é de 20%.

Parque Solar Lapa entra em operação. Disponível em: www.canalbioenergia.com.br. Acesso em: 9 jun. 2022 (adaptado).

Nessas condições, a área total dos painéis solares que compõem o Parque Solar Lapa é mais próxima de:

Um fio retilíneo uniforme de resistência igual a 27 Ω é dobrado em forma de circunferência. As marcações A e B são feitas no fio após a curvatura do fio. Calcule o valor da resistência elétrica entre os pontos A e B da circunferência sabendo que o ângulo formado no centro da circunferência entre os pontos A e B é igual a 120°.

A potência irradiada por uma lâmpada é distribuída em uma superfície esférica centralizada na lâmpada. A razão entre as potências por área, respectivamente, a 1 m e a 2 m da lâmpada é igual a

Um determinado dispositivo elétrico, de potência nominal 1000 W, foi adquirido numa cidade em que a tensão era 220 V. Ao ser levado para outra cidade cuja tensão era diferente, verificou-se que sua potência foi reduzida para 250 W.

Esse fato ocorreu porque a

Um resistor inserido em um circuito elétrico faz com que aumente a resistência à passagem da energia no circuito. Em alguns casos, esse efeito é indesejável, como nas linhas de transmissão de energia. Por outro lado, quando se necessita um dispositivo de aquecimento, como fogões, aquecedores ou chuveiros elétricos, esse é o efeito desejado. Considere uma situação na qual estão disponíveis quatro resistores idênticos, e há a necessidade de se construir um dispositivo para aquecer uma quantidade de água. Nesse cenário, assinale a alternativa que apresenta a solução a ser escolhida e a sua justificativa correta.

Para que se possa medir o potencial de corte, o polo positivo da bateria deve ser b.

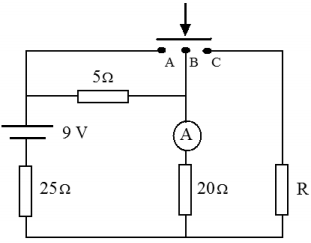

O circuito abaixo é constituído de uma fonte de alimentação ideal, 4 resistores ôhmicos e um amperímetro ideal.

O circuito apresenta também um dispositivo composto de uma barra condutora, de resistência elétrica nula, que normalmente fica afastada. Mas se o dispositivo for acionado, a barra irá encostar nos pontos A, B e C ao mesmo tempo, colocando-os em contato.

Nas condições iniciais, o amperímetro indica um determinado valor de intensidade de corrente elétrica.

Assinale a alternativa que apresenta o valor da resistência elétrica R, em ohms, para que a indicação no amperímetro não se altere, quando o dispositivo for acionado.
