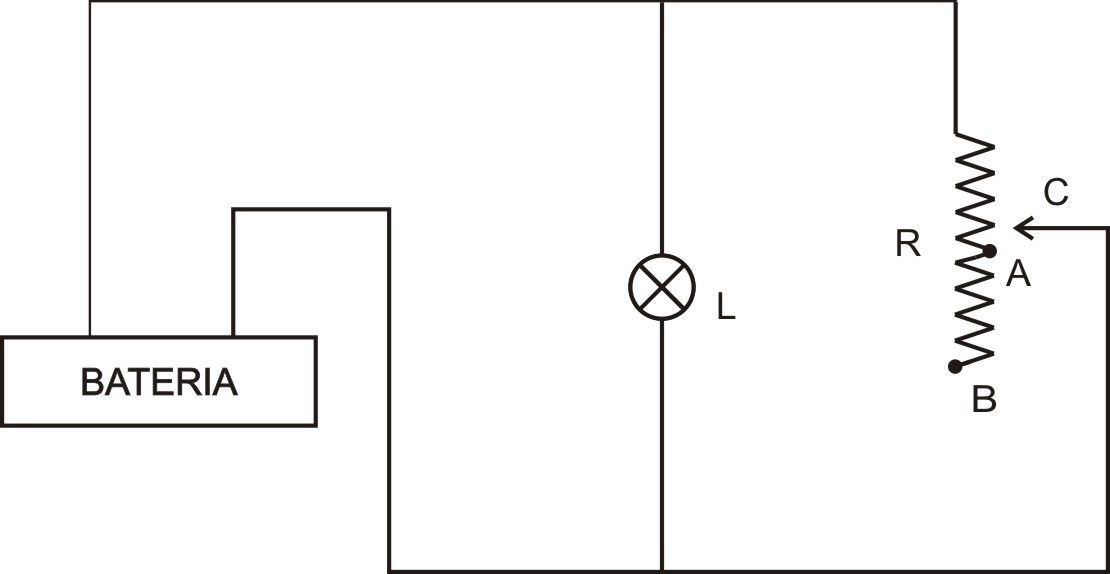

No circuito abaixo, a bateria possui fem igual a ε e resistência interna r constante e a lâmpada incandescente L apresenta resistência elétrica ôhmica igual a 2r. O reostato R tem resistência elétrica variável entre os valores 2r e 4r.


Imagem associada para resolução da questão


Ao deslocar o cursor C do reostato de A até B, verifica-se que o brilho de L


A

aumenta enquanto a potência dissipada por R diminui.


B

fica constante enquanto a potência dissipada por R aumenta.


C

e a potência dissipada por R diminuem.


D

e a potência dissipada por R aumentam.

Considere o circuito elétrico abaixo com uma fonte de tensão de 10V e resistores com os valores em ohm. Esse circuito foi modelado no aplicativo falstad, bastante útil para a simulação de circuitos em ambiente didático,em uma aula sobre as Leis de Kirchhoff.


Imagem associada para resolução da questão


O professor solicita aos estudantes para avaliarem as afirmações abaixo com respeito à análise do circuito:


I. O resistor de 25 ohm está em paralelo com o resistor de 30 ohm.

II. É possível obter as correntes e tensões nos resistores por meio da simplificação de circuito empregando associações em série e paralelo.

III. É possível construir um sistema linear de equações para as correntes em cada resistor pela aplicação das leis de Kirchhoff usando 3 malhas e 3 nós.

IV. Não é possível resolver o circuito sem conhecer ao menos uma corrente.

V. O resistor de 55 ohm não está em série com o resistor de 30 ohm.


Estão incorretas as afirmativas:


A

I, III e IV apenas


B

III, IV e V apenas


C

I, II e IV apenas


D

I, II e V apenas

Em relação ao Eletromagnetismo, assinale a opção INCORRETA.


A

O campo elétrico resultante nos pontos internos de um condutor, em equilíbrio eletrostático, é nulo.


B

Cargas elétricas abandonadas em repouso num campo elétrico e sujeitas apenas à força elétrica deslocam-se, espontaneamente, para pontos de maior potencial elétrico.


C

A capacitância eletroestática de um condutor esférico é diretamente proporcional ao seu raio.


D

Em todo movimento espontâneo de cargas elétricas num campo elétrico, a energia potencial elétrica diminui.


E

O potencial elétrico é constante em todos os pontos da superfície externa de um condutor em equilíbrio eletroestático.

Sobre o Potenciômetro, é correto afirmar que:


A

é uma resistência elétrica de alta precisão, variável e com dois terminais acessíveis.


B

os extremos da resistência estão ligados a uma entrada de tensão do circuito.


C

como a posição móvel não determina qual a percentagem de tensão de entrada é aplicada ao circuito, o potenciômetro não pode ser utilizado para variar a tensão aplicada em circuito.


D

potenciômetros rotativos são potenciômetros ajustáveis por meio do giro do seu "controle".

A missão Mars-2020 da Nasa levou um rover (Perseverance) e um drone (Ingenuity) à Marte. A atmosfera marciana é muito rarefeita, e ainda que a gravidade seja consideravelmente menor, isso exige que o drone precise rotacionar suas hélices a valores muito maiores do que os drones usuais que voam na atmosfera terrestre para conseguir produzir a força de sustentação, e essa demonstração também representa um feito tecnológico apreciável, afinal equivaleria a tentar voar um drone à altitudes de cerca de 27 km na Terra.

No primeiro voo, no dia 19 de abril de 2021, a Ingenuity apenas subiu verticalmente a 3 m de altitude em um tempo de 3 s. Considerando que a gravidade em Marte é de cerca de 4 m/s2 , a massa do drone é de 2 kg e que a velocidade de subida foi constante de 1 m/s, assinale a alternativa correta sobre a potência desenvolvida na subida (que não leva em consideração o esforço do motor para rodar as pás das hélices)


A

A potência média desenvolvida na subida foi de cerca de 11 W


B

A potência média desenvolvida na subida foi de cerca de 110 W


C

A potência média desenvolvida na subida foi de cerca de 80 W


D

A potência média desenvolvida na subida foi de cerca de 8 W

Um determinado carro elétrico (de massa 1850 kg e levando dois ocupantes de massa igual a 75 kg cada), partindo do repouso, em uma pista retilínea e horizontal, consegue atingir a velocidade de 108 km/h em 4,0 segundos.


Para obter essa aceleração o motor elétrico desse carro deverá ter no mínimo, a potência de ____ HP (horse-power).


Utilize 1 HP = 750 W e despreze o atrito com o ar.


A

225


B

300


C

450


D

600

Imagem associada para resolução da questão

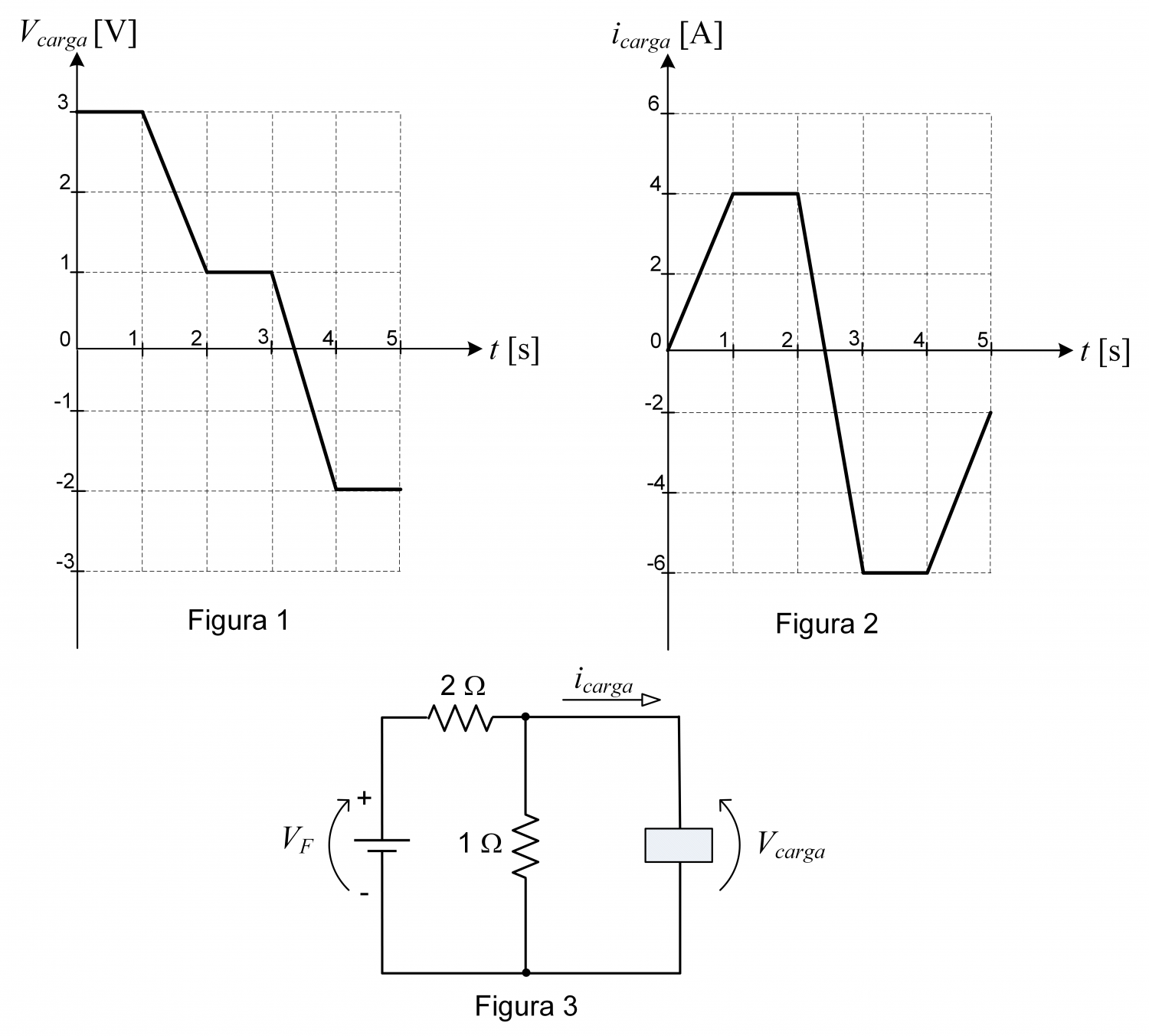

As Figuras 1 e 2 apresentam, respectivamente, as formas de onda da tensão Vcarga(t) e da corrente icarga(t) sobre o dispositivo eletrônico hipotético da Figura 3. Para o instante de tempo t = 3 s, a potência fornecida ao circuito pela fonte de tensão (VF), em W, é:


A

-45


B

45


C

-57


D

57


E

60

Um transformador ideal, com 50 espiras no enrolamento primário e 2000 espiras no secundário, é alimentado com uma tensão alternada de 150V. Sendo a potência no primário igual a 3000W, qual dos equipamentos abaixo poderá ser ligado ao secundário sem se queimar?


A

Um equipamento A, de resistência igual a 3 kΩ


B

Um equipamento B, de resistência igual a 4 kΩ


C

Um equipamento C, de resistência igual a 2,4 kΩ


D

Um equipamento D, de resistência igual a 24 kΩ

Deseja-se capturar uma foto que ilustre um projétil, viajando a 500 m/s, atravessando uma maçã. Para isso, é necessário usar um flash de luz com duração compatível com o intervalo de tempo necessário para que o projétil atravesse a fruta. A intensidade do flash de luz está associada à descarga de um capacitor eletricamente carregado, de capacitância C, através de um tubo de resistência elétrica dada por 10. Assinale a alternativa com o valor de capacitância mais adequado para a aplicação descrita.


A

800 pF


B

15 nF


C

800 nF


D

15 F


E

800 F

João, ao sair de uma aula sobre o uso racional de energia elétrica, conseguiu convencer seus pais a trocarem o antigo freezer da casa por um modelo mais novo, com tecnologia energeticamente mais eficiente. Para tanto, fez o cálculo do consumo mensal de energia do antigo aparelho quando submetido a uma tensão de 110 V e uma corrente de 4,5 A, considerando que o freezer antigo ficava ligado durante 8 horas por dia, aos sábados e domingos, durante quatro finais de semana por mês. Com base nos cálculos realizados por João, qual deverá ser a potência do novo aparelho para que ele possa ficar ligado por 32 horas mensais a mais que o aparelho antigo, sob as mesmas condições, consumindo a mesma energia?


A

300 W


B

330 W


C

396 W


D

495 W

O gráfico abaixo representa o potencial elétrico de uma bateria em função da distância percorrida através do circuito ilustrado. Inicia-se o percurso no terminal negativo da bateria onde V = 0. A corrente elétrica do circuito vale 0,2 A.


Imagem associada para resolução da questão


Supondo que os fios do circuito sejam ideias, assinale a alternativa que melhor explique os trechos A, B e C do gráfico.


A

No trecho A o potencial aumenta em 3,0 V através da bateria, no trecho B o potencial diminui ao longo do fio ideal, em C o potencial diminui em 3,0 V através do resistor e, por fim, no trecho D o potencial se mantém constantemente nulo ao longo do fio ideal


B

No trecho A o potencial aumenta em 3,0 V através do resistor, no trecho B o potencial mantém-se constante ao longo do fio ideal, em C o potencial diminui em 3,0 V através da bateria e, por fim, no trecho D o potencial se mantém constantemente nulo ao longo do fio ideal


C

No trecho A o potencial aumenta em 3,0 V através da bateria, no trecho B o potencial mantém-se constante ao longo do fio ideal, em C o potencial diminui em 2,0 V através do resistor e, por fim, no trecho D o potencial se mantém constantemente nulo ao longo do fio ideal


D

No trecho A o potencial aumenta em 3,0 V através da bateria, no trecho B o potencial mantém-se constante ao longo do fio ideal, em C o potencial diminui em 3,0 V através do resistor e, por fim, no trecho D o potencial se mantém constantemente nulo ao longo do fio ideal


E

No trecho A o potencial aumenta em 3,0 V através da bateria, no trecho B o potencial mantém-se constante ao longo do fio ideal, em C o potencial diminui em 3,0 V através do resistor e, por fim, no trecho D o potencial aumenta ao longo do fio ideal

Uma barra condutora AC, de comprimento L = 60,0 cm, resistência desprezível, apoiada em trilhos condutores retos, paralelos e de resistência desprezível, é interligada a um bloco de massa m = 1,2 kg através de uma corda inextensível (de massa desprezível) e uma polia ideal. Considere que as extremidades do trilho estão ligadas a um gerador de força eletromotriz E e de resistência interna R = 2,0 . Essa barra é puxada pelo bloco e se desloca com velocidade constante v de 25,0 m/s. O campo de indução magnética é perpendicular ao plano do sistema e tem o valor de B = 0,4 T. Além disso, a aceleração da gravidade no local é g = 10,0 m/s2 e o sistema é apresentado na figura abaixo.


Imagem associada para resolução da questão


Qual é o valor da força eletromotriz E do gerador?


A

50 V


B

78 V


C

88 V


D

94 V


E

118V

Um fio condutor no trecho KLM, sendo KL = 8,0 m e LM = 6,0 m, está dobrado em ângulo reto e está ortogonalmente inserido em um campo magnético uniforme de intensidade B = 0,40 T. Este fio está conectado a um circuito resistivo que é composto por um gerador ideal de ddp (diferença de potencial) E = 40 V e resistências ôhmicas de R1 = 8 Ω, R2 = 12 Ω e R3 = 24 Ω, conforme desenho abaixo. A intensidade da força resultante de origem magnética que atuará sobre o fio condutor no trecho KLM é:


Imagem associada para resolução da questão


A

35,0 N


B

40,0 N


C

45,0 N


D

85,0 N


E

95,0 N

Recentemente a legislação brasileira passou a determinar que os veículos trafeguem nas estradas com os faróis baixos acesos durante o dia ou uma outra lâmpada própria para isso, chamada luz diurna. Os carros geralmente possuem duas lâmpadas dos faróis baixos e duas lâmpadas dos faróis altos. Para obedecer a essa legislação, evitar que o usuário esqueça de acender os faróis e para preservar o uso das lâmpadas de farol baixo sem a necessidade da inclusão de lâmpadas extras, um determinado fabricante de automóveis optou pela seguinte solução descrita a seguir. Os carros dessa marca possuem as lâmpadas de farol alto com dois modos diferentes de associação elétrica. No primeiro modo, chamado “farol alto”, as lâmpadas são ligadas em paralelo entre si e à bateria do carro (12 V). As lâmpadas são iguais e dissipam a potência de 60W cada uma. Esse modo está representado na figura I a seguir. No segundo modo, um sistema automatizado foi feito de tal forma que ao ligar o carro, se os faróis estiverem desligados, esse sistema associa as duas lâmpadas de farol alto em série e essa associação é chamada de “modo luz diurna”, representado pela figura II a seguir.


Imagem associada para resolução da questão


No modo luz diurna, as lâmpadas acendem com um brilho menos intenso, porém o suficiente para obedecer à legislação e não atingem a temperatura do modo farol alto. Sabe-se que a resistência elétrica das lâmpadas é dada pelo filamento de tungstênio e o mesmo apresenta um aumento do valor da resistência elétrica em função da temperatura atingida. Nesse caso, considere que a resistência elétrica de cada lâmpada no modo luz diurna é igual a 75% da resistência elétrica de cada lâmpada no modo farol alto.


Considere as lâmpadas como resistores ôhmicos ao atingir cada patamar de temperatura, ou seja, em cada uma das condições descritas no enunciado. E com base nisso assinale a alternativa que indica corretamente o valor de potência elétrica dissipada, em W, em cada lâmpada quando estiver no modo luz diurna.



A

10


B

20


C

30


D

40

Em um laboratório de Física foram realizadas duas experiências com condutores elétricos:


1 – Na primeira, mediu-se a resistência elétrica de um condutor cilíndrico C1, constituído de um material metálico, ôhmico, de comprimento L e área transversal S. O valor obtido foi R1.

2 – Na segunda, mediu-se a resistência elétrica da associação em paralelo de quatro condutores cilíndricos, C2a, C2b, C2c e C2d, todos constituídos do mesmo material de C1, cada um com o mesmo comprimento L de C1 e cada um com um quarto (¼) da área transversal S, de C1. O valor obtido foi R2.


Nessas condições, quanto vale a razão R1/R2?


A

0


B

1/4


C

1


D

4

Sobre a resistividade dos condutores metálicos, considere:

I. Quanto maior o condutor maior a resistividade.

II. É igual para os diferentes tipos de condutores, desde que tenham o mesmo comprimento e a mesma área da seção transversal.

III. A temperatura interfere na resistividade dos condutores.

IV. É uma grandeza característica do material que constitui o condutor.

Está correto o que consta APENAS de


A

II.


B

I e II.


C

III e IV.


D

II e III.


E

I e IV.
