Questões de Concurso sobre BPMN - Business Process Model and Notation

Um órgão federal automatizou seu processo de licitações utilizando BPMN e BPMS. O fluxo inclui etapas como análise de documentos, parecer jurídico e homologação, com os seguintes requisitos:

• Licitações acima de R$ 1,5 milhão exigem avaliação paralela pela Controladoria-Geral da União (CGU) e pela AdvocaciaGeral da União (AGU);

• Solicitações com pendências devem gerar notificação automática aos responsáveis, com prazo de 48h para correção;

• O sistema deve enviar relatórios em tempo real ao Tribunal de Contas da União (TCU).

Assinale a opção que apresenta a combinação de elementos de BPMN e recursos de BPMS para atender corretamente a todos os requisitos.

BPMN é amplamente usado para a modelagem de processos de negócio da AgSUS. Segundo o BPMN 2.0, o elemento gráfico que um analista deverá utilizar para indicar um objeto de dados é o

A analista de processos de negócio Ana está modelando as entradas e saídas de dados de diversas atividades dos processos do MPU com a notação BPMN, que permite uma comunicação padronizada entre os participantes dos processos. Para isso, Ana está utilizando associação de dados (Data Association) com a seguinte representação.

Como consequência, os diagramas estão ficando muito grandes e visualmente poluídos, o que impacta a sua comunicação. No BPMN, para representar as mesmas relações de entrada e saída das atividades limpando o diagrama e reduzindo a poluição visual, Ana deve usar a notação:

A equipe de Análise de Sistemas decidiu utilizar a notação BPMN (Business Process Model and Notation) para padronizar a modelagem dos processos legislativos e administrativos da casa. A notação fornece um conjunto de símbolos e regras que facilitam a comunicação e o entendimento do fluxo de trabalho.

O elemento da notação BPMN utilizado para representar uma atividade que não pode ser decomposta em um nível mais detalhado dentro do modelo em foco, indicando uma tarefa atômica é o(a)

Sobre o padrão BPMN (Business Process Model and Notation), utilizado para modelagem de processos de negócio (BPM), analise as assertivas abaixo, assinalando V, se verdadeiras, ou F, se falsas.

( ) É o único padrão aceito para modelagem de processos de negócio.

( ) Raias representam papéis desempenhados por atores na realização do trabalho.

( ) Permite indicação de eventos de início, intermediário e fim, além de fluxo de atividades e mensagens.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Segundo Fernandes (2014), o BPMS (Sistemas ou Suítes de Gerenciamento de Processos de Negócio) aborda as características dos sistemas computacionais disponíveis atualmente que fornecem suporte aos profissionais de BPM no planejamento, na modelagem, no desenho, na análise, na operação, no monitoramento e controle, na avaliação do desempenho e na orquestração dos processos de negócio. Os BPMSs podem abranger vários tipos de tecnologias. Assinale a opção correta que apresenta a ferramenta que pode ser utilizada para a modelagem, análise e desenho de processos.

Nos diagramas BPMN, uma das regras estabelece que a divisão de um fluxo de execução em dois ou mais fluxos com execução em paralelo é definida por um elemento do tipo parallel gateway.

Assinale a alternativa correta sobre qual das seguintes afirmações reflete de maneira mais completa o propósito e os benefícios do uso do BPMN (Business Process Model and Notation) para a modelagem de processos de negócio.

Considere a modelagem de processos usando BPMN. Seja C um conjunto de construções de fluxo de controle. P = (N,E, tipo) é um modelo de processo se consistir em um conjunto N de nós e um conjunto E de arestas.

Nesse caso, avalie se as afirmativas a seguir são falsas (F) ou verdadeiras (V).

( ) N = NA ∩ NE ∩ NG, onde NA é um conjunto de modelos de atividades, NE é um conjunto de modelos de eventos e NG é um conjunto de modelos de gateway. Esses conjuntos são mutuamente disjunto.

( ) E é um conjunto de arestas direcionadas entre nós, tal que E ⊆ N × N, representando controle de fluxo.

( ) tipo : NG → C atribui a cada modelo de gateway uma construção de fluxo de controle.

As afirmativas são, respectivamente,

Na situação do diagrama apresentado, os elementos indicados por I e II correspondem a gateways inclusivos, os quais são representados por um losango com um círculo dentro dele.

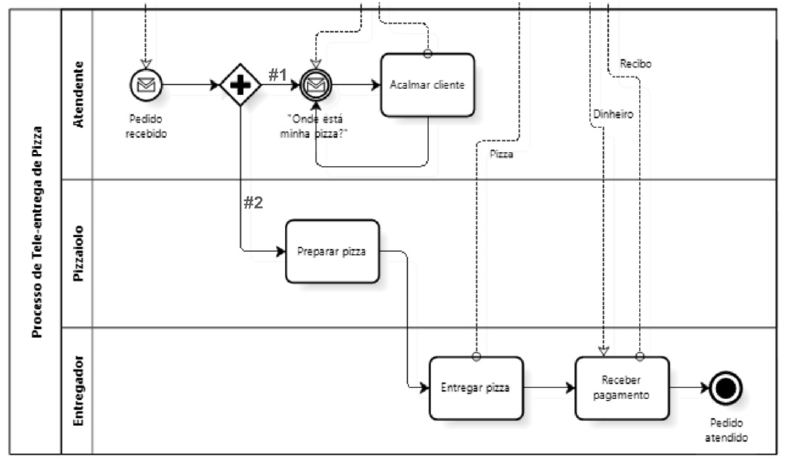

Tendo como referência a figura acima, que descreve a modelagem de processo de acordo com a Notação de Modelagem de Processos de Negócio (BPMN), assinale a opção correta com relação aos fluxos #1 e #2.

Júnior elaborou o seguinte diagrama utilizando a notação BMPN 2.0 e apresentou para o seu chefe Carlos.

Ao analisar o diagrama elaborado por Júnior, Carlos observou o seguinte erro de notação:

Na notação BPMN, os objetos de conexão permitem conectar objetos de fluxo entre si ou conectar a informações complementares. Existem diversos tipos diferentes de objeto de conexão.

A representação gráfica do objeto de conexão do tipo fluxo de sequência é

Observe o seguinte diálogo entre analistas do TRF1:

Flávio: “Vamos usar o BPMN para modelar o fluxo de dados (Data Flow) do ambiente analítico de dados do Tribunal”.

Junior: “O BPMN não é utilizado para isso! Um Diagrama BPMN não é um Diagrama de Fluxo de Dados”, e sim um diagrama usado para modelar as atividades de um processo.

Flávio: “É sim, ele tem representações de objetos de dados de vários tipos, como: Data Object, Store e Collection! Podemos usar artefatos para representar os processos de expurgo de dados”.

Junior: “Esses tipos de objetos podem ser conectados via um fluxo de mensagens que é representado por linhas contínuas com um losango na ponta”.

Sobre o diálogo, é correto afirmar que:

A notação BPMN permite a modelagem de processos de negócios de forma padronizada, facilitando a comunicação entre diferentes stakeholders e a análise detalhada dos processos.

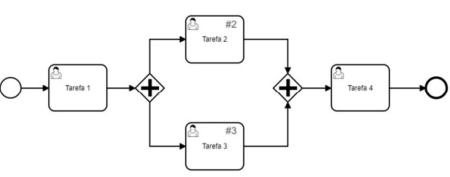

Observe a figura a seguir que utiliza a notação BPMN.

Disponível em: <https://questoes.grancursosonline.com.br/questoes-deconcursos/tecnologia-da-informacao/3033927>. Acesso em: mar. 2024. [Adaptado].

De acordo com essa representação, as Tarefas 2 e 3 serão executadas de forma

Considerando o BPMN (Business Process Model and Notation), analise as afirmativas abaixo e dê valores Verdadeiro (V) ou Falso (F).

( ) O BPMN é um padrão para modelagem de visões.

( ) O BPMN oferece um padrão de notação com suporte em várias ferramentas de modelagem.

( ) O BPMN não é destinado ao manuseio de diferentes visões; ele é focado, apenas, em processos.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

Conforme o símbolo indicado por #2 na figura, quando uma das atividades — Anexar negativa civil, Anexar negativa criminal ou Anexar negativa de débitos — for concluída, será executado o processo Analisar validade dos documentos.

A Business Process Modeling Notation (BPMN) é uma notação que pode ser utilizada para modelar todos os aspectos de processos de negócios. Marque a alternativa que contém apenas elementos básicos da BPMN.

O identificador #2 representa um gateway paralelo, o qual garantirá, devido a convergência de fluxos, que todos os fluxos advindos de Event 1 e Event 2 sejam concluídos, antes de ser dada continuidade à Task 1.
