Questões de Concurso sobre Geodésia Física

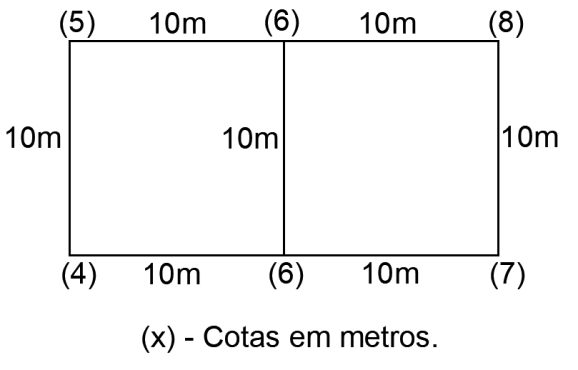

A figura abaixo representa a planta de um terreno de 20m por 10m, com quadrícula de 10m por 10m. Entre parênteses, apresentam-se os valores das cotas desse local.

Fonte: Banca Examinadora, 2026.

A melhor estimativa para volume geométrico de corte, quando o projeto exigir uma plataforma horizontal na cota igual a 3 metros, em metros cúbicos, é igual a

"__________ é o instrumento destinado à medição direta de distâncias. Entre os mais usuais em topografia, incluem-se trenas, fitas de aço e corrente de agrimensor."

Assinale a alternativa que corretamente preenche a lacuna no excerto:

Em ajustamento é comum a estimativa de erros com base nas precisões das observações. Considere o raio de uma esfera igual a 20,0 cm, em que o erro médio quadrático deste raio é de ± 5 mm. A melhor estimativa do erro médio quadrático da área dessa superfície esférica, em cm², é igual a

Dados:

● Fórmula da área da superfície de uma esfera (A) => 𝐴 = 4. 𝜋. 𝑟²

● Valor de π (pi) = 3,14.

Durante a atualização de um banco de dados espacial, constatou-se que parte das coordenadas estava referenciada ao SAD69 e parte ao SIRGAS2000. A adoção de diferentes referenciais pode implicar inconsistências posicionais. Sobre o SIRGAS2000, assinale a alternativa correta.

A altimetria preocupa-se com a determinação das alturas dos pontos em relação a uma superfície de referência. Sobre os conceitos de altitude, cota e as superfícies de referência (Geóide e Elipsoide), analise as afirmativas abaixo e assinale V para verdadeiro e F para falso.

(__)Altitude Ortométrica é a distância vertical de um ponto até o Geóide (nível médio dos mares prolongado), sendo a altitude utilizada em obras de engenharia civil convencionais.

(__)Altitude Geométrica (ou Elipsoidal) é a distância de um ponto ao Elipsoide de referência, sendo a altitude fornecida nativamente pelos receptores GNSS.

(__)A Ondulação Geoidal (N) é a separação vertical entre o Geóide e o Elipsoide, utilizada para transformar altitude geométrica em ortométrica.

(__)Se a Ondulação Geoidal for nula (zero), a altitude ortométrica será o dobro da altitude geométrica.

Após análise, assinale a alternativa que apresenta a sequência correta dos itens acima, de cima para baixo:

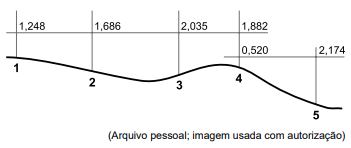

Para determinar as elevações de um terreno, foi realizado um nivelamento geométrico convencional, com nível e mira, conforme a figura a seguir:

Considerando que esse é o perfil do nivelamento, que os valores sobre as linhas horizontais são as leituras de mira e que o ponto 1 é a referência de nível = 200,00 metros, a elevação do ponto 5 é, em metros:

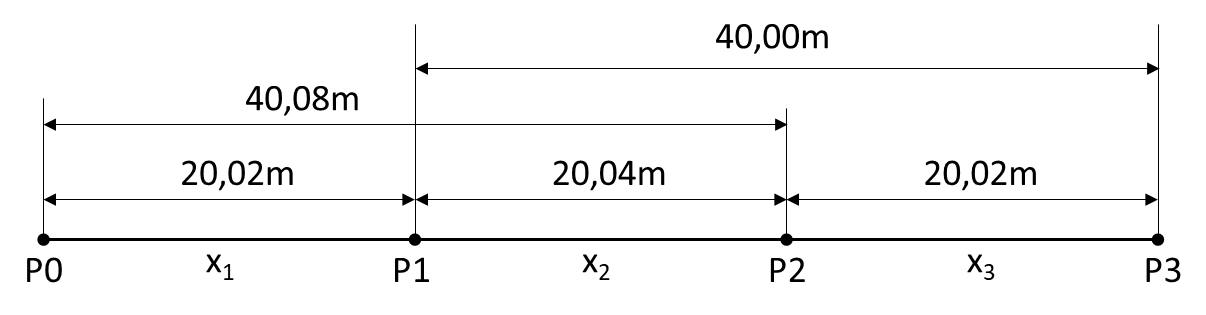

Numa base P0-P1-P2-P3 foram medidos os segmentos P0-P1, P1-P2, P2-P3, P0-P2 e P1-P3, conforme figura a seguir:

Fonte: Banca Examinadora, 2026.

Estas medidas são não correlacionadas e possuem a mesma confiabilidade. A medida P0-P3 ajustada por MMQ (Método dos Mínimos Quadrados), em metros, é igual a

Durante a fase preliminar de implantação de um sistema de esgotamento sanitário, um técnico em agrimensura realiza um reconhecimento rápido da área com o objetivo de identificar acessos, interferências, condições do relevo e viabilidade geral do traçado, sem a preocupação com rigor posicional ou precisão compatível com projeto executivo. Do ponto de vista da classificação dos levantamentos topográficos, assinale a alternativa que indica a que essa atividade corresponde:

O nivelamento de perfil é amplamente utilizado em obras lineares, como estradas, ferrovias e redes de infraestrutura, permitindo a representação das variações altimétricas ao longo de um alinhamento. Sobre nivelamento de perfil, assinale a alternativa correta:

No âmbito da Geodésia, o estudo da forma e das dimensões da Terra é fundamental para a realização de levantamentos topográficos e georreferenciamento. Nesse contexto, diferentes modelos matemáticos são utilizados para representar a superfície terrestre, considerando suas irregularidades físicas e simplificações geométricas.

Sobre modelos e conceitos da Geodésia, assinale a alternativa correta:

Sobre a alidade nos instrumentos topográficos clássicos, é correto afirmar que:

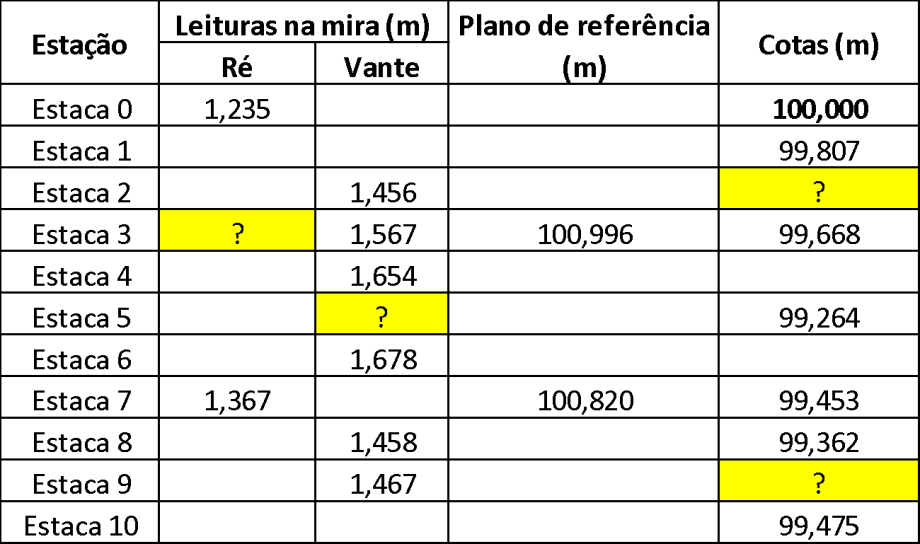

Executou-se um nivelamento geométrico composto com “visadas de ré” apenas nas estacas 0, 3 e 7, obtendo-se a caderneta de campo a seguir. Em escritório, observou-se a ausência de algumas observações.

Fonte: Banca Examinadora, 2026.

Com base em tal medição e cálculos, as melhores estimativas para a cota da estaca 2, a visada de ré na mira na estaca 3, a visada de vante na mira na estaca 5 e a cota da estaca 9, em metros, são respectivamente

A projeção Universal Transversa de Mercator (UTM) adota a divisão da Terra em 60 fusos com amplitude de 6° em longitude. Em cada fuso, adota-se um meridiano central (MC) ao qual é aplicado um fator de escala igual a 0,9996 (k = 0,9996). Com base nessas características, é correto afirmar que

A respeito dos diferentes métodos de posicionamento GNSS, analise as assertivas e assinale a alternativa que aponta a(s) correta(s).

I. No posicionamento absoluto, as coordenadas são determinadas utilizando-se apenas um receptor, sem necessidade de estação de referência, estando sujeitas integralmente aos erros de órbita, relógio e propagação atmosférica.

II. No posicionamento relativo estático, dois ou mais receptores rastreiam simultaneamente os mesmos satélites, permitindo o cancelamento de erros correlacionados por meio da formação de diferenças entre observações.

III. O método RTK (Real Time Kinematic) baseia-se exclusivamente em observações de pseudodistância, dispensando o uso da fase da portadora para obtenção de precisão centimétrica.

A integração entre técnicas de posicionamento GNSS e fotogrametria digital tem ampliado a eficiência na geração de produtos cartográficos tridimensionais. Sobre o papel do GNSS na orientação e no controle geométrico de blocos fotogramétricos, assinale a alternativa correta.

No processo de certificação de imóvel rural pelo Incra, pode-se utilizar os vértices do tipo Virtual (V) nas seguintes metodologias de levantamento:

I. Relativo estático.

II. Interseção linear.

III. Aerofotogrametria.

Quais estão corretas?

As quadrículas de um desenho topográfico foram representadas com as dimensões 10 $\times$ 10 cm e coordenadas X e Y variando de 200 em 200. Isso significa que a escala desse desenho é de

Uma das regras básicas do remembramento de lotes é:

Para viabilizar a construção de empreendimentos imobiliários em uma área considerada rural, é necessário realizar um processo de

O ponto B localiza-se entre as latitudes 60º e 80º.
